油壓缸是將油壓壓力轉換成夾持力，用以夾持工件的一種油壓夾具元件。油壓缸又依作動方式的不同，分為：支撐缸、槓桿缸、轉角缸、直線缸、單動缸等等。

油壓缸可提高夾具的自動化程度，適用於批量生產及應用於各種專用機及治具，例如：機械加工、裝配和焊接，適合需要騰出空間方便工件取放，或是需要由上方夾持工件時使用。

支撐缸：主要用於輔助支撐工件。加工時，活塞桿到達支撐位置後會停止並抱緊固定，防止工件在加工過程中因切削力的影響而變形或移動。支撐缸能減少震動及提升工件的加工精度，且因體積較小所以能配置使用在較小的空間當中。

哪些工件類型在加工時會使用到支撐缸呢?

薄型的加工件

形狀不規則的工件

無支撐結構的工件

需在平面上加工的工件

底面高度不齊的工件支撐

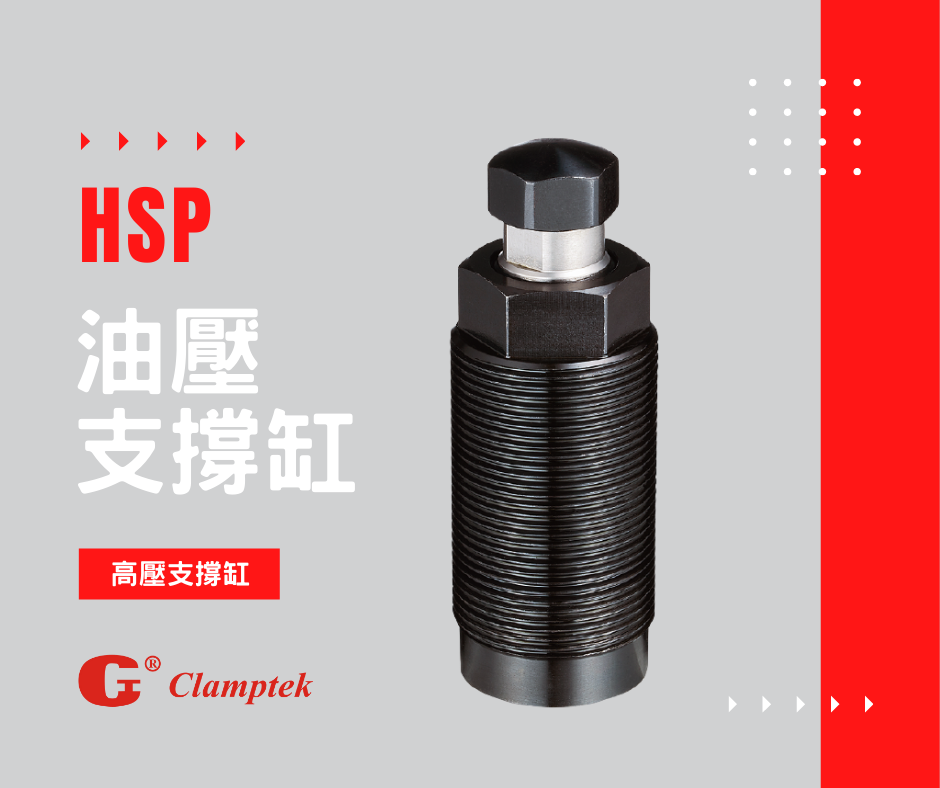

!!嘉剛自主生產的亮點產品，油壓支撐缸 - HSP系列：

   HSP的最大操作壓力可達50 MPA，此系列支撐缸本體為嘉剛自主生產製作，其內部重要零件也進口來自日本、台灣、德國等地。嘉剛更投入了DMG、MAZAK、台中精機、友嘉等頂級加工中心，致力於提供客戶高精度、高品質的產品。

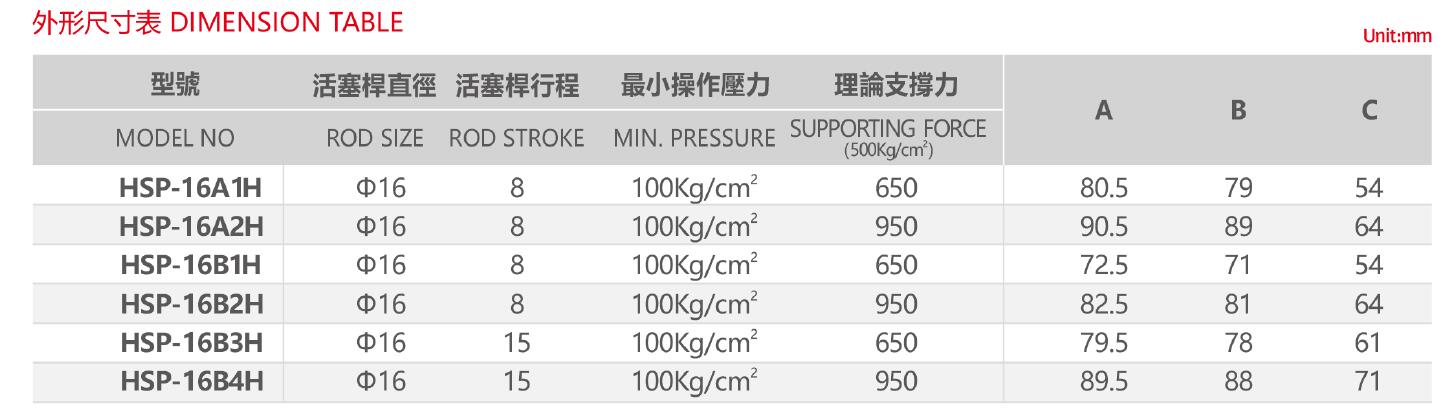

HSP系列支撐缸外徑分為一種尺寸: 16(mm)，壓強為高壓50 MPA，做動方式為單動式。

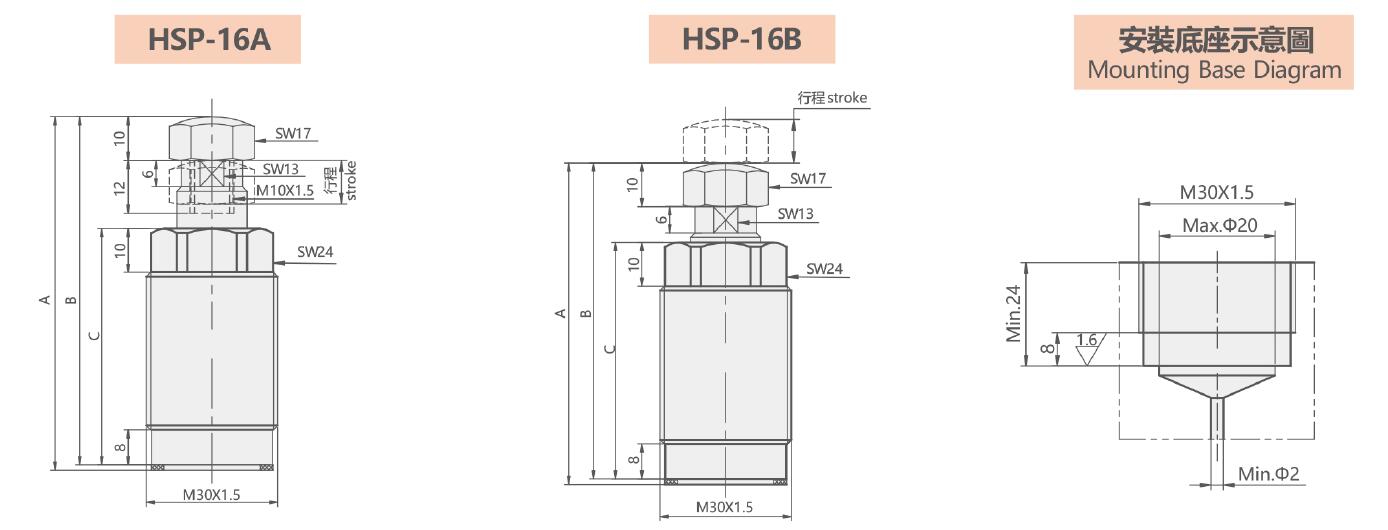

HSP系列支撐缸根據作動型式又分為A型及B型

"彈簧上升型(A型)"：

活塞桿初始狀態為上升，將工件置於活塞桿上因工件的重量而下降到特定距離，此時供給油壓作用於夾套的夾緊力施加於活塞桿，使活塞桿得以穩固的支撐工件。

"液壓上升型(B型)"：

活塞桿初始狀態為下降，供給油壓使活塞桿上升並接觸工件任意位置後停止，在停止的同時油壓作用於夾套的夾緊力施加於活塞桿，使活塞桿得以穩固的支撐工件。

注意事項：

支持力與轉角缸的支持力要相匹配
支持力至少為單個轉角缸夾持力的150%
不能超過最大流速, 避免過早鎖死
基本上在中間位置放置支撐缸
安裝時蓋可能垂直於工作面，傾斜勿超過10度

*我司主要販售快速夾鉗、油壓缸、氣壓缸、液壓站及其他高精度代理產品，如有任何需求歡迎來信詢問!*
