NFS

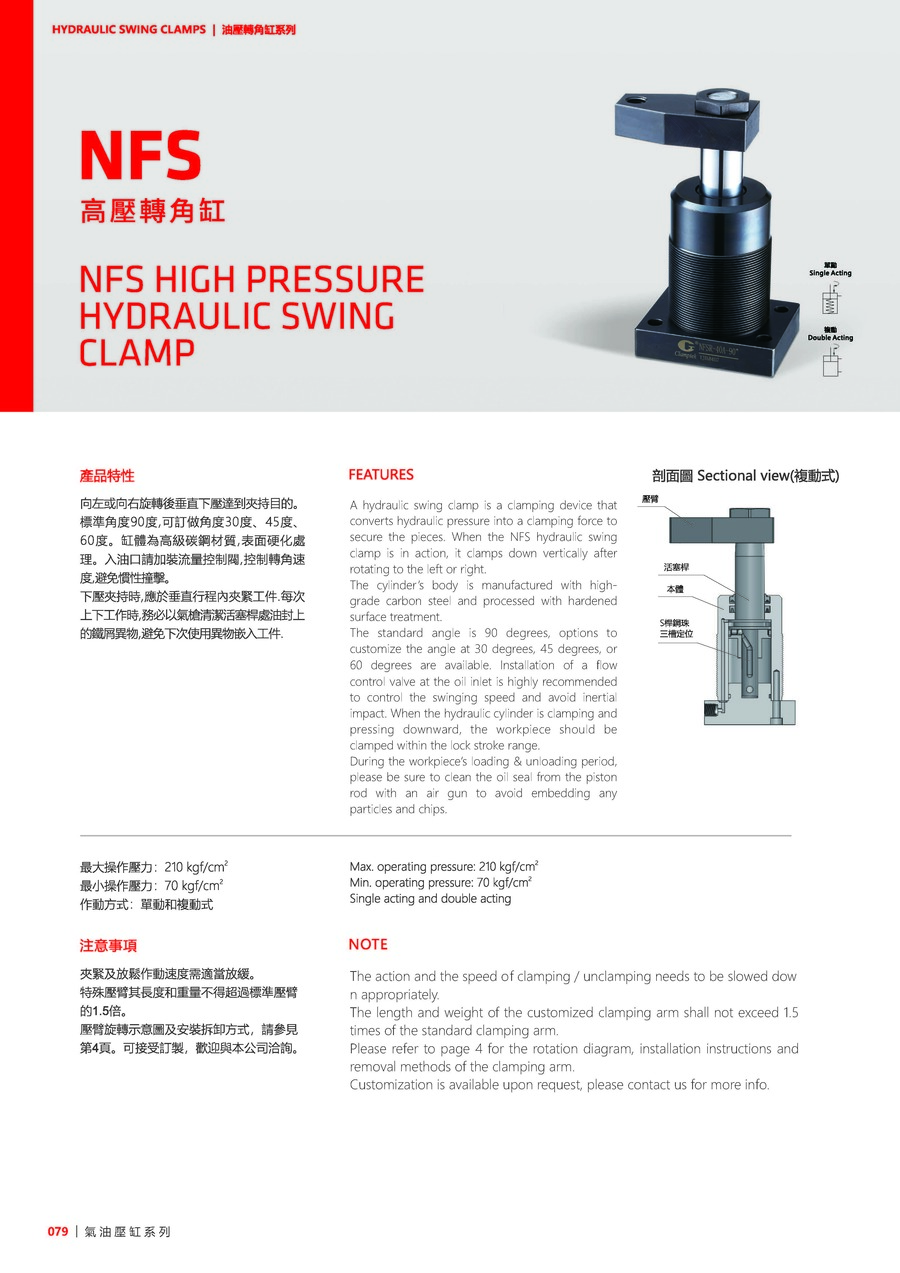

產品資訊

向左或向右旋轉後垂直下壓達到夾持目的。
缸體為高級碳鋼材質，表面硬化處理。
入油口請加裝流量控制閥，控制轉角速度，避免慣性撞擊。
下壓夾持時，應於垂直行程內夾緊工件。
每次上下工作時，務必以氣槍清潔活塞桿處油封上的鐵屑異物，避免下次使用異物嵌入油封。

最大操作壓力：210 kgf/cm²
最小操作壓力：70 kgf/cm²
作動方式：單動和複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂其長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

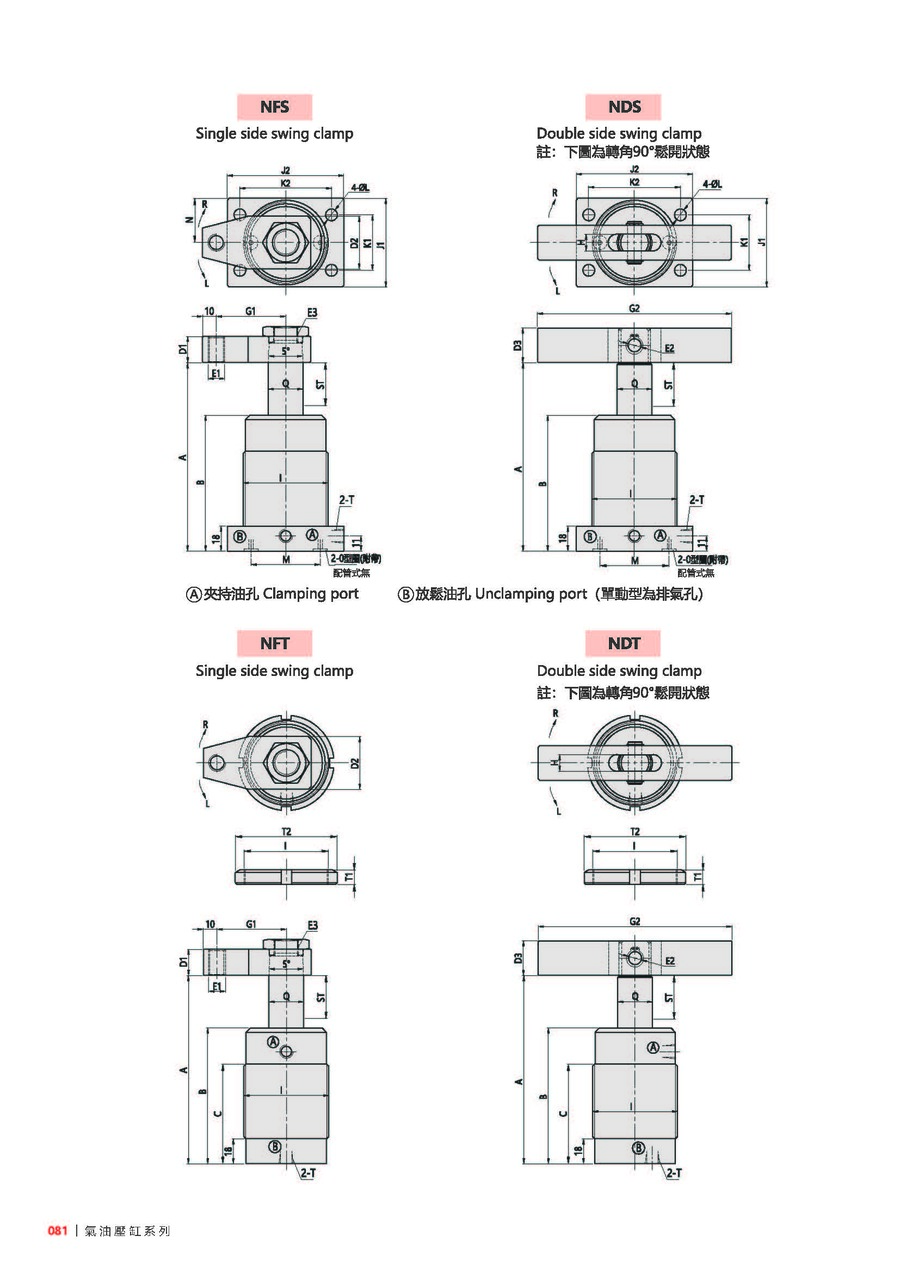

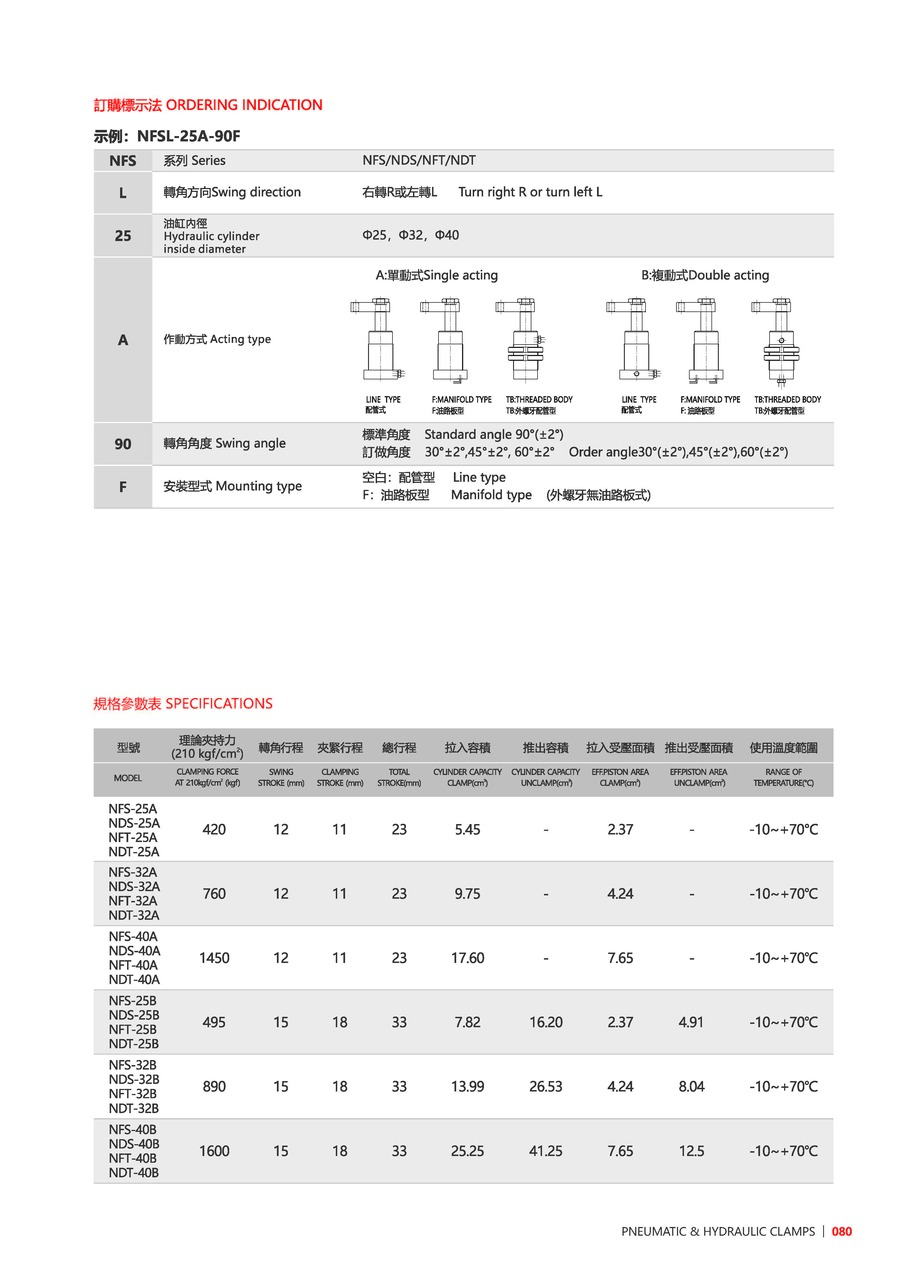

訂購標示法

（例如：NFSL-25A-90F）

NFS	系列	NFS, NDS, NFT, NDT
L	轉角方向	R: 右轉, L: 左轉
25	油缸內徑	Ø25, Ø32, Ø40
A	作動方式	A: 單動式(配管式, 油路板型, 外螺牙配管型), B: 複動式(配管式, 油路板型, 外螺牙配管型)
90	轉角角度	標準角度: 90°(±2°), 訂做角度: 30°(±2°), 45°(±2°), 60°(±2°)
F	安裝型式	空白: 配管式, F: 油路板型(外螺牙無油路板式)

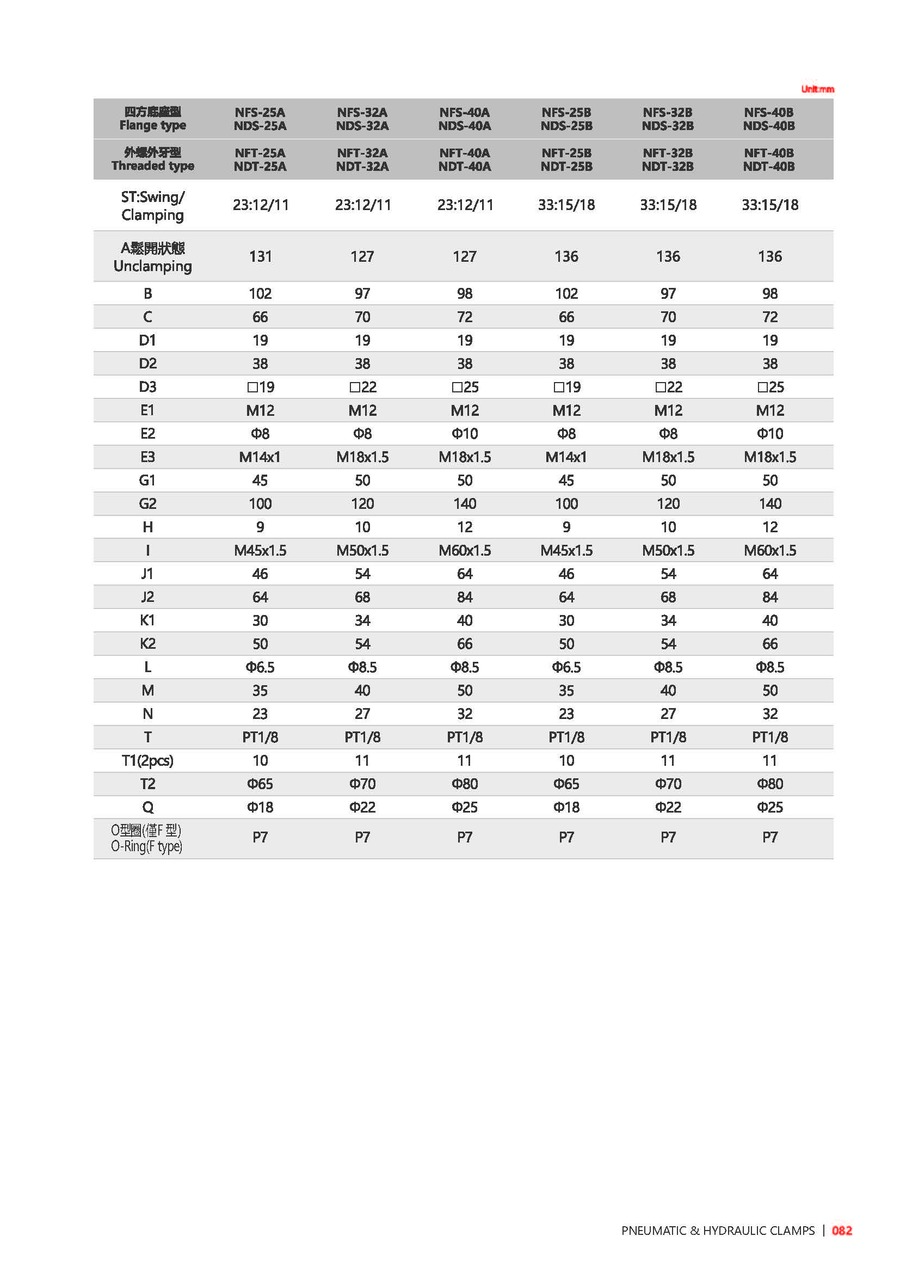

產品資料

型號	NFS/NDS/NFT/NDT-25A	NFS/NDS/NFT/NDT-32A	NFS/NDS/NFT/NDT-40A	NFS/NDS/NFT/NDT-25B	NFS/NDS/NFT/NDT-32B	NFS/NDS/NFT/NDT-40B
理論夾持力(210kgf/cm²)	420	760	1450	495	890	1600
轉角行程(mm)	12	12	12	15	15	15
夾緊行程(mm)	11	11	11	18	18	18
總行程(mm)	23	23	23	33	33	33
拉入容積(cm³)	5.45	9.75	17.6	7.82	13.99	25.25
推出容積(cm³)	-	-	-	16.2	26.53	41.25
拉入受壓面積(cm²)	2.37	4.24	7.65	2.37	4.24	7.65
推出受壓面積(cm²)	-	-	-	4.91	8.04	12.5
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
