產品中心

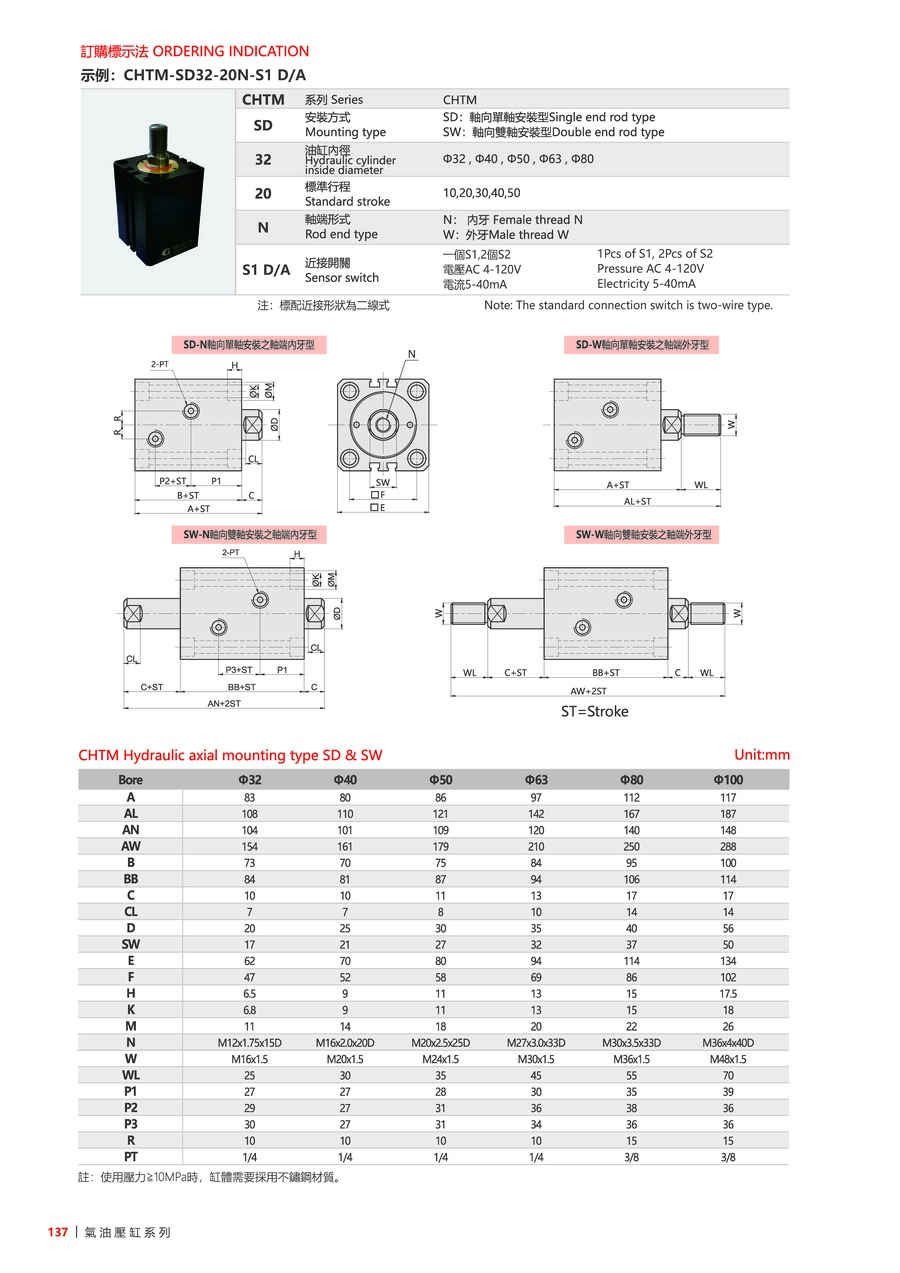

訂購標示法
| CHTM | ||
|---|---|---|
| SD | ||
| 32 | ||
| 20 | ||
| N | ||
| S1 D/A |
產品資料
| 型號 | CHTM-32 | CHTM-40 | CHTM-50 | CHTM-63 | CHTM-80 |
|---|---|---|---|---|---|
| 活塞桿徑(mm) | Ø20 | Ø25 | Ø30 | Ø35 | Ø40 |
| 受壓面積F1(cm²) | 8.04 | 12.57 | 19.64 | 31.17 | 50.27 |
| 受壓面積F2(cm²) | 4.9 | 7.66 | 12.57 | 21.55 | 37.7 |
| 操作壓力10(F1)(kgf/cm²) | 80 | 126 | 196 | 312 | 503 |
| 操作壓力10(F2)(kgf/cm²) | 49 | 77 | 126 | 216 | 377 |
| 操作壓力35(F1)(kgf/cm²) | 281 | 440 | 687 | 1091 | 1759 |
| 操作壓力35(F2)(kgf/cm²) | 172 | 268 | 440 | 754 | 1320 |
| 操作壓力70(F1)(kgf/cm²) | 563 | 880 | 1375 | 2182 | 3519 |
| 操作壓力70(F2)(kgf/cm²) | 343 | 536 | 880 | 1509 | 2639 |
| 操作壓力100(F1)(kgf/cm²) | 804 | 1257 | 1964 | 3117 | 5027 |
| 操作壓力100(F2)(kgf/cm²) | 490 | 766 | 1257 | 2155 | 3770 |
| 操作壓力140(F1)(kgf/cm²) | 1126 | 1760 | 2750 | 4364 | 7038 |
| 操作壓力140(F2)(kgf/cm²) | 686 | 1072 | 1760 | 3017 | 5278 |
| 使用溫度範圍(°C) | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C |
