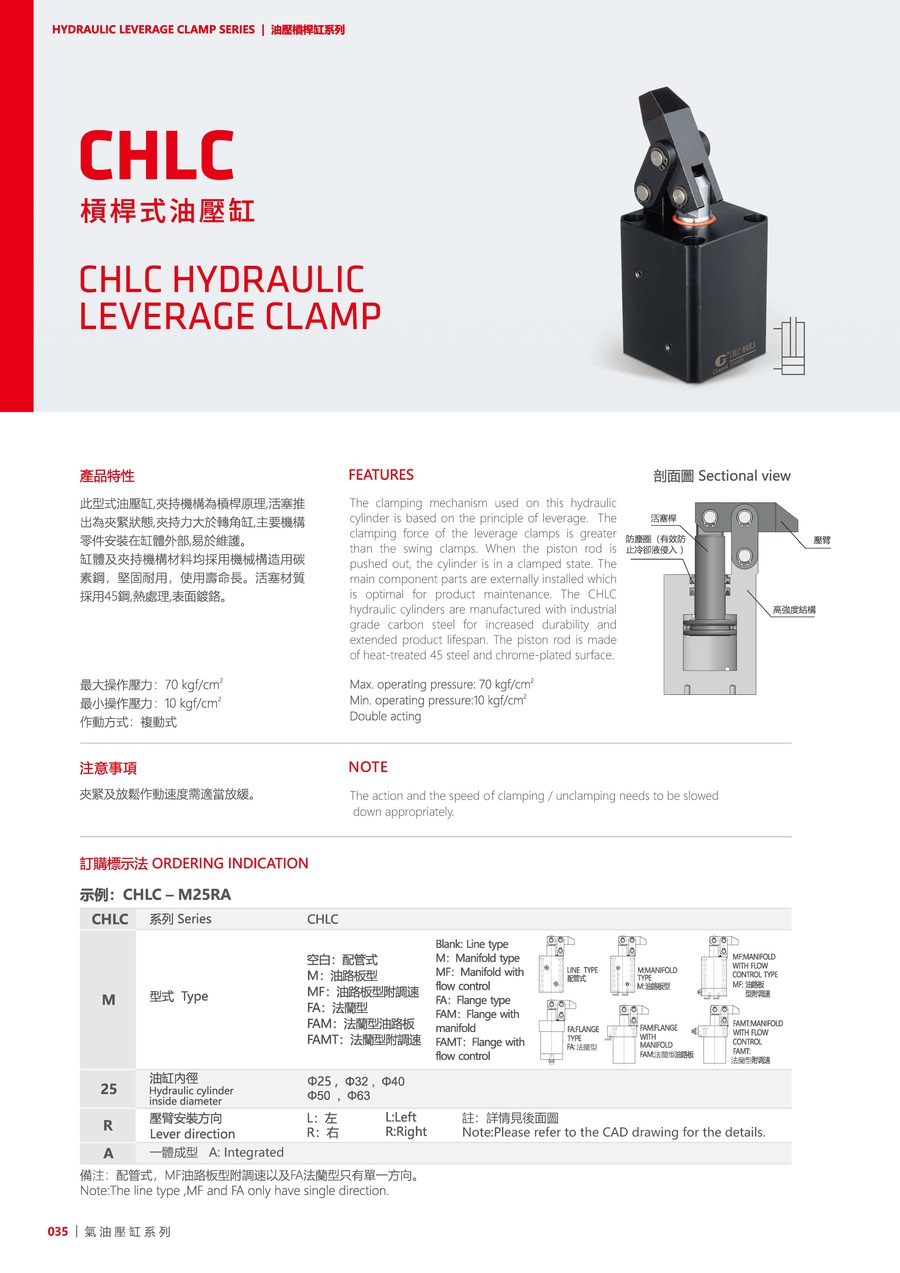

CHLC

產品資訊

此型式油壓缸，夾持機構為槓桿原理，活塞推出為夾緊狀態，夾持力大於轉角缸，主要機構零件安裝在缸體外部，易於維護。
缸體及夾持機構材料均採用機械構造用碳素鋼，堅固耐用，使用壽命長。
活塞材質採用45鋼，熱處理，表面鍍鉻。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²
作動方式：複動式

注意事項：
夾緊及放鬆作動速度需適當放緩。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CHLC-M25RA）

CHLC	系列	CHLC

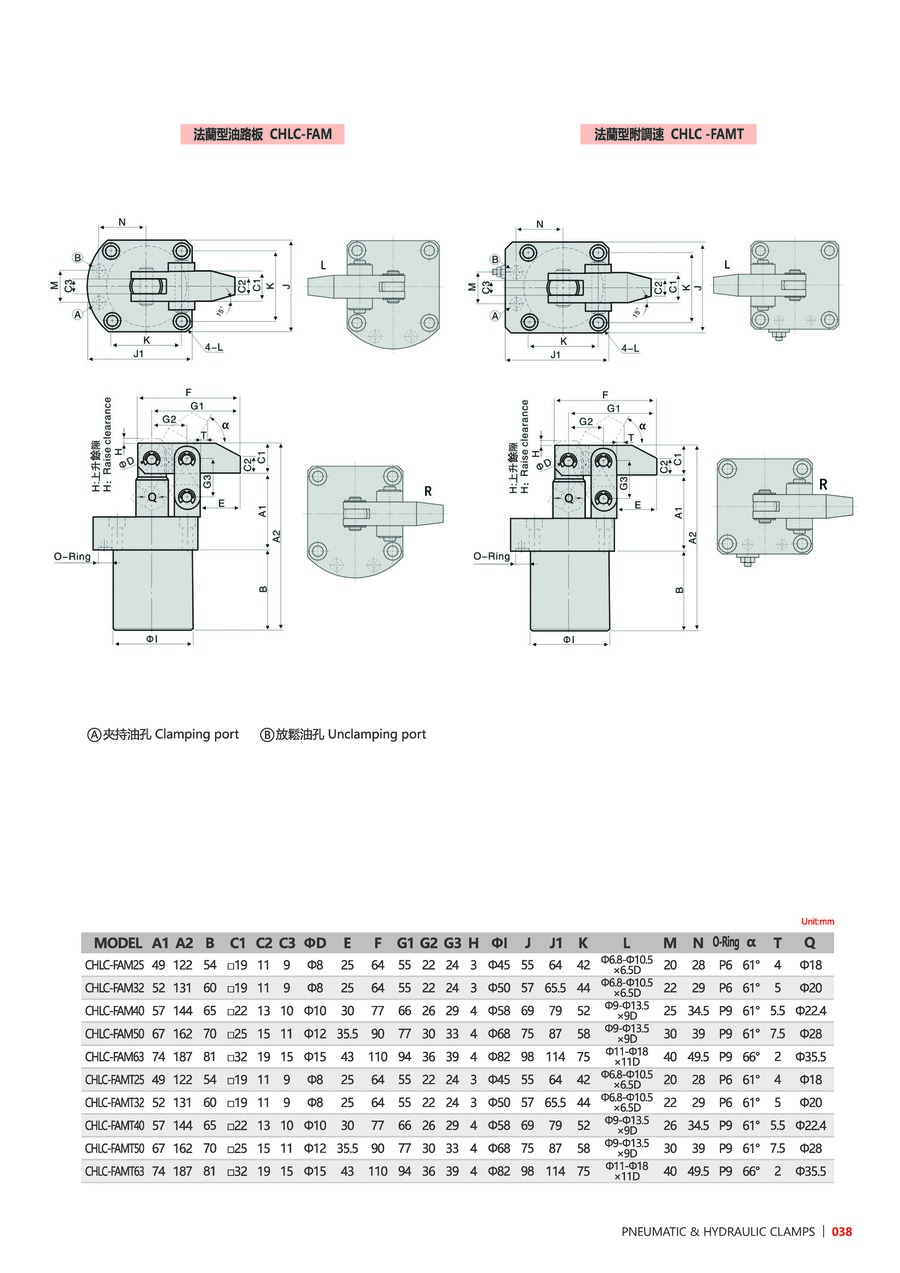

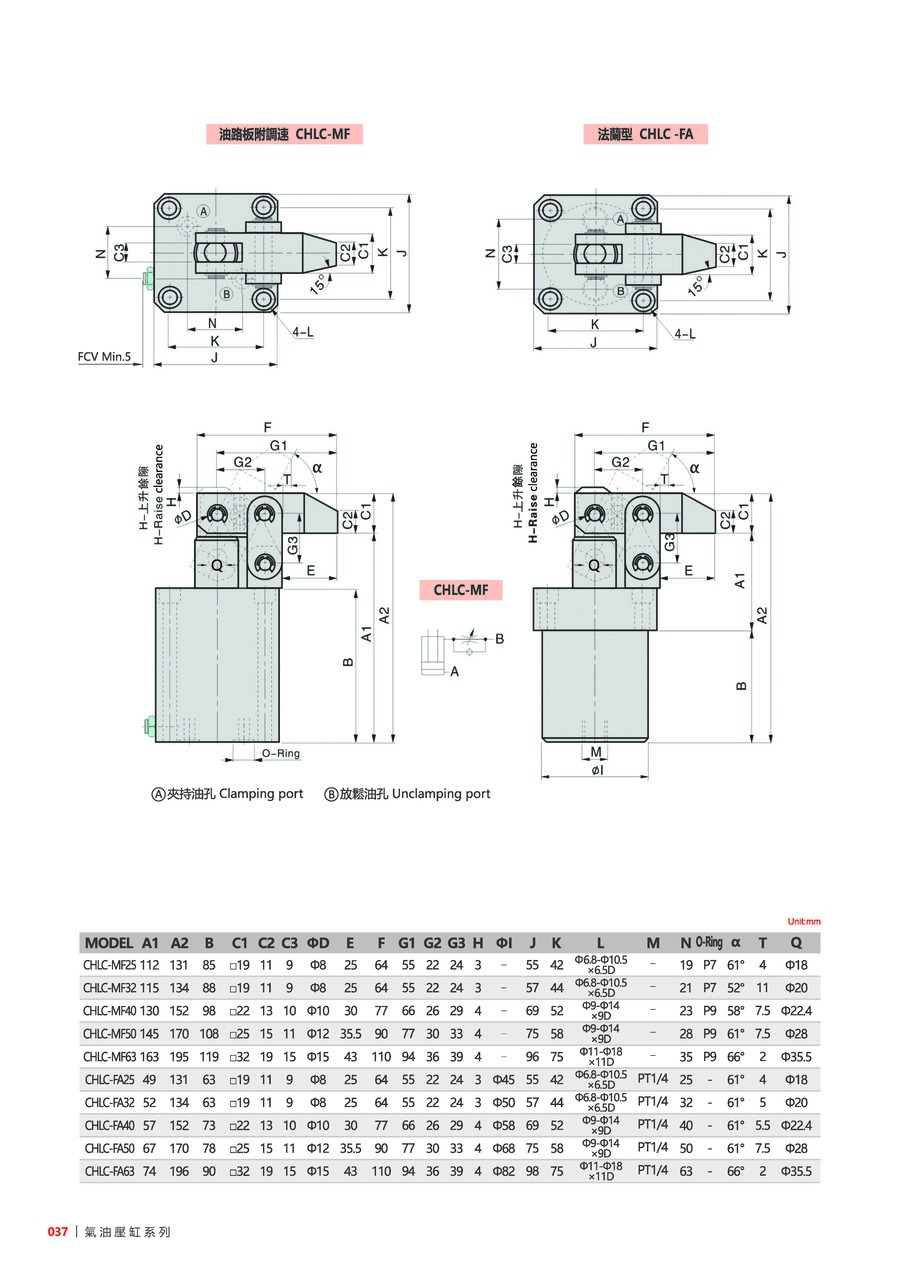

M	型式	空白: 配管式, M: 油路板型, MF: 油路板型附調速, FA: 法蘭型, FAM: 法蘭型油路板, FAMT: 法蘭型附調速
25	油缸內徑	Ø25, Ø32, Ø40, Ø50, Ø63
R	壓臂安裝方向	R: 右, L: 左(備註: 配管式、油路板型附調速、法蘭型只有單一方向)
A	-	一體成型

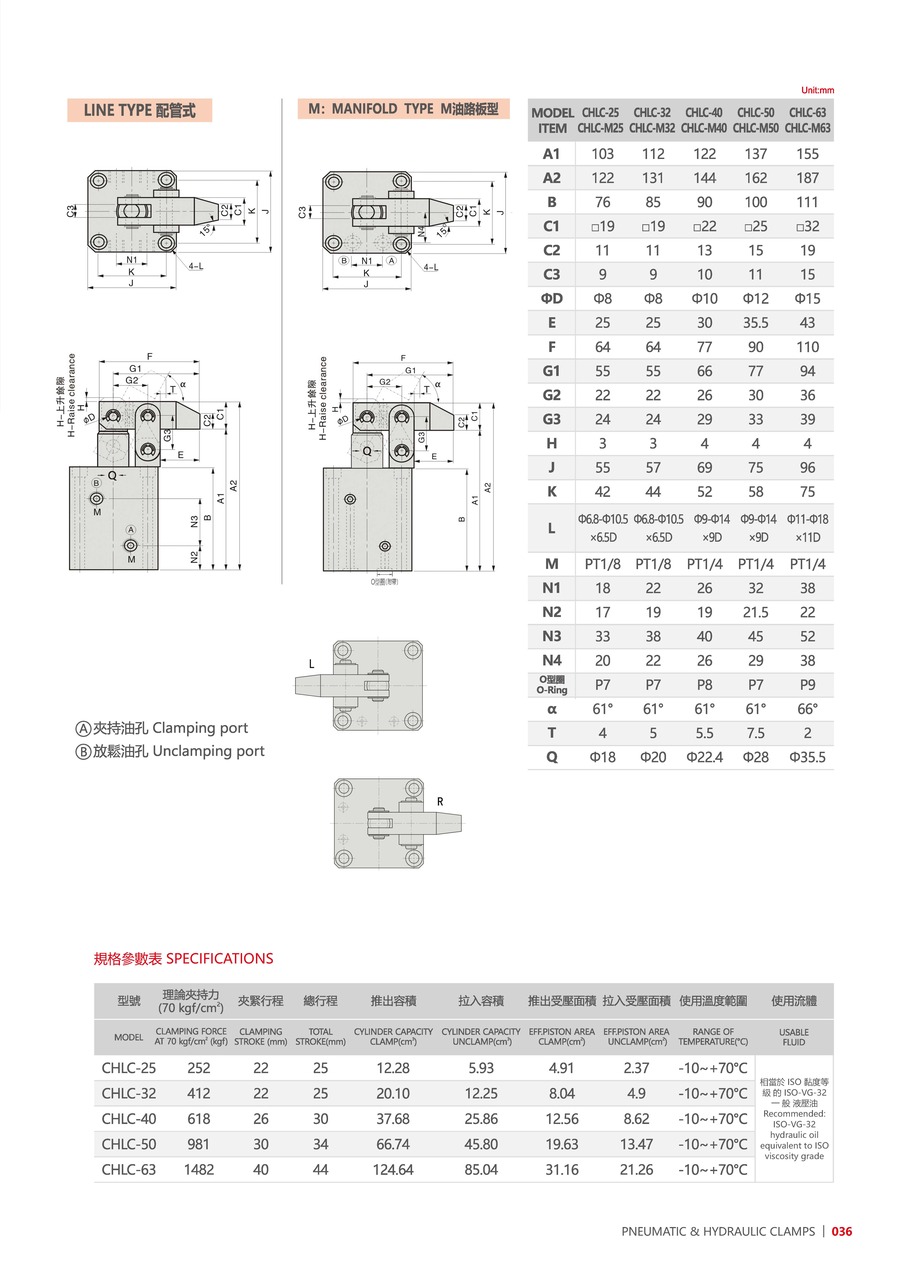

產品資料

型號	CHLC-25	CHLC-32	CHLC-40	CHLC-50	CHLC-63
理論夾持力(70kgf/cm²)	252	412	618	981	1482
夾緊行程(mm)	22	22	26	30	40
總行程(mm)	25	25	30	34	44
推出容積(cm³)	12.28	20.1	37.68	66.74	124.64
拉入容積(cm³)	5.93	12.25	25.86	45.8	85.04
推出受壓面積(cm²)	4.91	8.04	12.56	19.63	31.16
拉入受壓面積(cm²)	2.37	4.9	8.62	13.47	21.26
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
