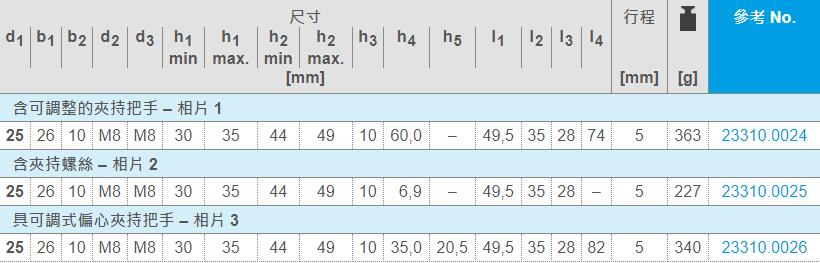

EH 23310.下壓夾具 - 旋轉，尺寸 25(3種規格)
產品資訊
藉由手動旋轉夾爪，通用機械夾持元件可以快速且舒適地更換以及夾持工件。
下壓夾具具有以下優點:
• 藉由夾持螺絲、可調節夾持把手或可調節偏心快速夾持把手進行快速手動夾持
• 透過左右的擺動夾爪，可輕鬆和快速地更換工件
• 由於緊湊的設計，減少了空間的需求
• 藉由高度調節缸，即使較大的夾持高度也可輕鬆適配
「材質」
•表面硬化鋼，表面硬化，染黑和研磨
「組裝」
下壓夾具有兩種安裝方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺絲直接固定在夾具等等的嵌裝板上。
缸體必須接觸整個表面。
下壓夾具具有以下優點:
• 藉由夾持螺絲、可調節夾持把手或可調節偏心快速夾持把手進行快速手動夾持
• 透過左右的擺動夾爪，可輕鬆和快速地更換工件
• 由於緊湊的設計，減少了空間的需求
• 藉由高度調節缸，即使較大的夾持高度也可輕鬆適配
「材質」
•表面硬化鋼，表面硬化，染黑和研磨
「組裝」
下壓夾具有兩種安裝方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺絲直接固定在夾具等等的嵌裝板上。
缸體必須接觸整個表面。
