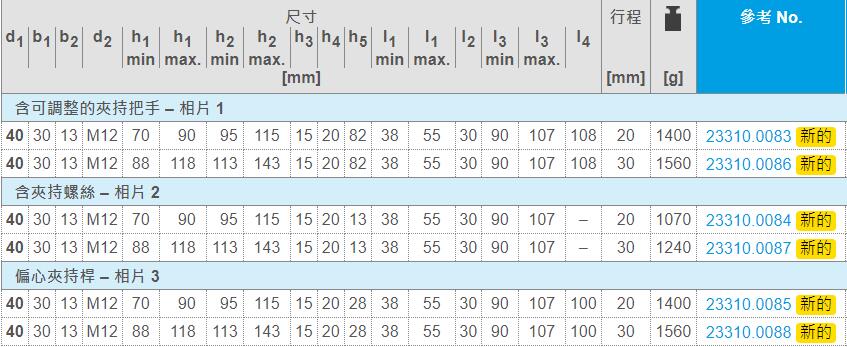

EH 23310.下壓夾具 - 可移動的，尺寸 40(6種規格)
產品資訊
可移動的下壓夾具被使用於因為工件而無法進行旋轉運動的時候。
下壓夾具具有以下優點:
• 藉由向前或向後的移動夾爪，可以更輕鬆快速地更換工件。
• 水平方向的夾持範圍是在 l1 min. 和 l1 max之間
• 在更換工件時，夾爪可從 l1 max.被向後推至尺寸 l2
• 藉由夾持螺絲、可調節夾持把手或雙偏心夾持把手進行快速手動夾持
• 使用定位環 EH 23310.0350可以固定夾持位置這裡 h1 min至少增加 7 mm(行程減少 7 mm)
• 緊湊的設計，因此夾持時的空間需求較小
• 使用高度調節缸，即使是大的夾持高度也能輕鬆調節
「材質」
•表面硬化鋼，表面硬化，染黑和研磨
「組裝」
下壓夾具有兩種安裝方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺絲直接固定在夾具等等的嵌裝板上。
缸體必須接觸整個表面。
「操作」
1. 向後推動夾爪。
2. 嵌入工件。
3. 將夾爪向前推。
4. 用滾花螺絲調整夾爪的夾持位置。
5. 用滾花螺母固定/鎖定夾持位置。
下壓夾具具有以下優點:
• 藉由向前或向後的移動夾爪，可以更輕鬆快速地更換工件。
• 水平方向的夾持範圍是在 l1 min. 和 l1 max之間
• 在更換工件時，夾爪可從 l1 max.被向後推至尺寸 l2
• 藉由夾持螺絲、可調節夾持把手或雙偏心夾持把手進行快速手動夾持
• 使用定位環 EH 23310.0350可以固定夾持位置這裡 h1 min至少增加 7 mm(行程減少 7 mm)
• 緊湊的設計，因此夾持時的空間需求較小
• 使用高度調節缸，即使是大的夾持高度也能輕鬆調節
「材質」
•表面硬化鋼，表面硬化，染黑和研磨
「組裝」
下壓夾具有兩種安裝方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺絲直接固定在夾具等等的嵌裝板上。
缸體必須接觸整個表面。
「操作」
1. 向後推動夾爪。
2. 嵌入工件。
3. 將夾爪向前推。
4. 用滾花螺絲調整夾爪的夾持位置。
5. 用滾花螺母固定/鎖定夾持位置。
