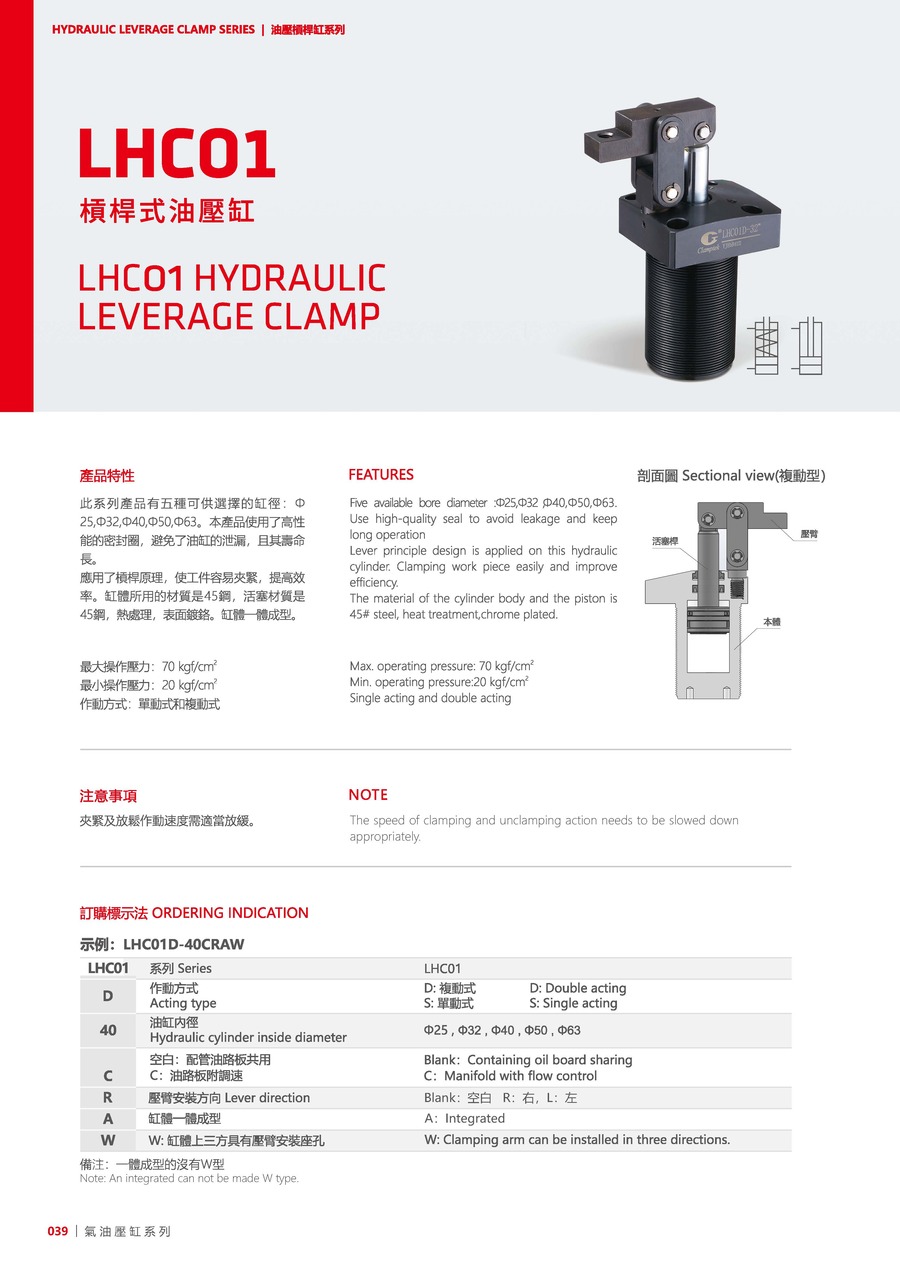

| LHC01 | ||
|---|---|---|
| D | ||
| 40 | ||
| C | ||
| R | ||
| A | ||
| W |

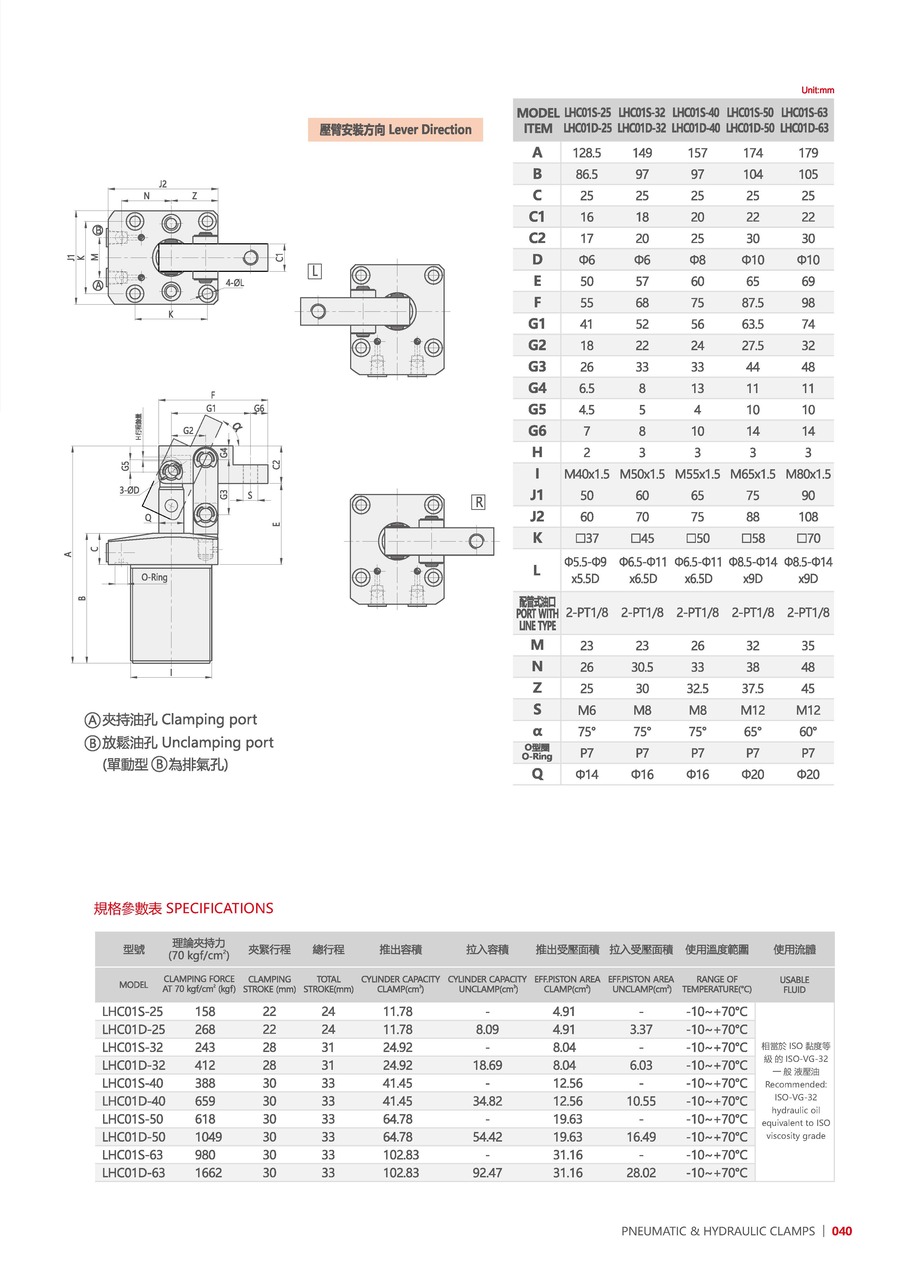

| 型號 | LHC01S-25 | LHC01D-25 | LHC01S-32 | LHC01D-32 | LHC01S-40 | LHC01D-40 | LHC01S-50 | LHC01D-50 | LHC01S-63 | LHC01D-63 |
|---|---|---|---|---|---|---|---|---|---|---|
| 理論夾持力(70kgf/cm²) | 158 | 268 | 243 | 412 | 388 | 659 | 618 | 1049 | 980 | 1662 |
| 夾緊行程(mm) | 22 | 22 | 28 | 28 | 30 | 30 | 30 | 30 | 30 | 30 |
| 總行程(mm) | 24 | 24 | 31 | 31 | 33 | 33 | 33 | 33 | 33 | 33 |
| 推出容積(cm³) | 11.78 | 11.78 | 24.92 | 24.92 | 41.45 | 41.45 | 64.78 | 64.78 | 102.83 | 102.83 |
| 拉入容積(cm³) | - | 8.09 | - | 18.69 | - | 34.82 | - | 54.42 | - | 92.47 |
| 推出受壓面積(cm²) | 4.91 | 4.91 | 8.04 | 8.04 | 12.56 | 12.56 | 19.63 | 19.63 | 31.16 | 31.16 |
| 拉入受壓面積(cm²) | - | 3.37 | - | 6.03 | - | 10.55 | - | 16.49 | - | 28.02 |
| 使用溫度範圍(°C) | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C |
