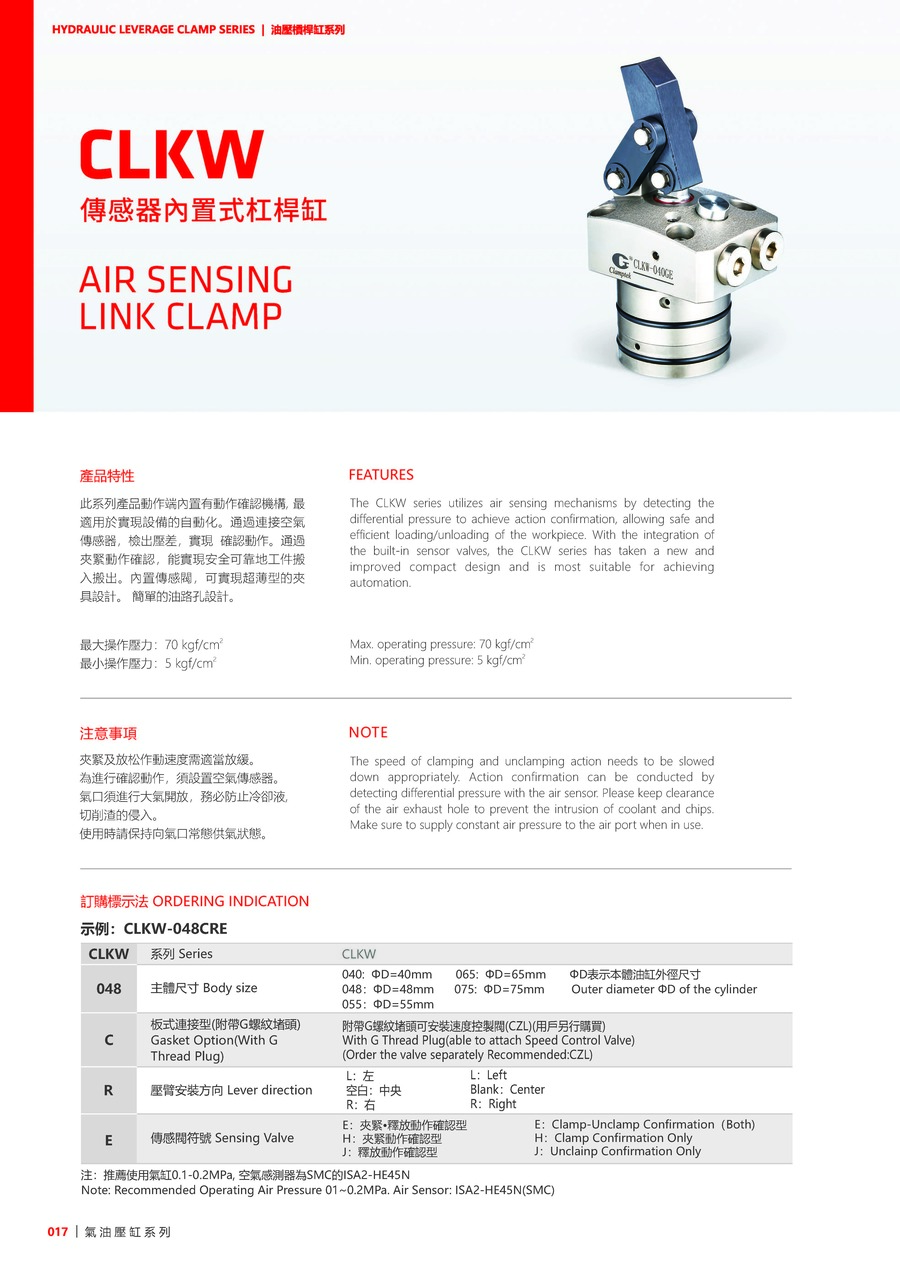

CLKW
產品資訊
此系列產品動作端內置有動作確認機構，最適用於實現設備的自動化。通過連接空氣傳感器，檢出壓差，實現確認動作。通過夾緊動作確認，能實現安全可靠地工件搬入搬出。內置傳感閥，可實現超薄型的夾具設計。 簡單的油路孔設計。
最大操作壓力：70 kgf/cm²
最小操作壓力：5 kgf/cm²
最大操作壓力：70 kgf/cm²
最小操作壓力：5 kgf/cm²
產品中心
注意事項：
夾緊及放鬆作動速度需適當放緩。
為進行確認動作，需設置空氣傳感器。
氣口需進行大氣開放，務必防止冷卻液，切削渣的侵入。
使用時請保持向氣口常態供氣狀態。
備註：
推薦使用氣缸0.1-0.2MPa，空氣感測器為SMC的ISA2-HE45N。
夾緊及放鬆作動速度需適當放緩。
為進行確認動作，需設置空氣傳感器。
氣口需進行大氣開放，務必防止冷卻液，切削渣的侵入。
使用時請保持向氣口常態供氣狀態。
備註：
推薦使用氣缸0.1-0.2MPa，空氣感測器為SMC的ISA2-HE45N。
訂購標示法
| CLKW | ||
|---|---|---|
| 048 | ||
| C | ||
| R | ||
| E |
產品資料
| 型號 | CLKW-040 | CLKW-048 | CLKW-055 | CLKW-065 | CLKW-075 |
|---|---|---|---|---|---|
| 理論夾持力(70kgf/cm²) | 290 | 389 | 487 | 852 | 1332 |
| 夾緊行程(mm) | 17.5 | 20.5 | 23 | 26.5 | 32 |
| 總行程(mm) | 20.5 | 23.5 | 26 | 29.5 | 35 |
| 推出容積(cm³) | 10.9 | 16.6 | 25 | 46.9 | 83.2 |
| 拉入容積(cm³) | 8.6 | 13 | 19.8 | 37.7 | 69.8 |
| 推出受壓面積(cm²) | 5.31 | 7.07 | 9.62 | 15.9 | 23.8 |
| 拉入受壓面積(cm²) | 4.17 | 5.52 | 7.62 | 11.76 | 20 |
| 使用溫度範圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
