CLHW

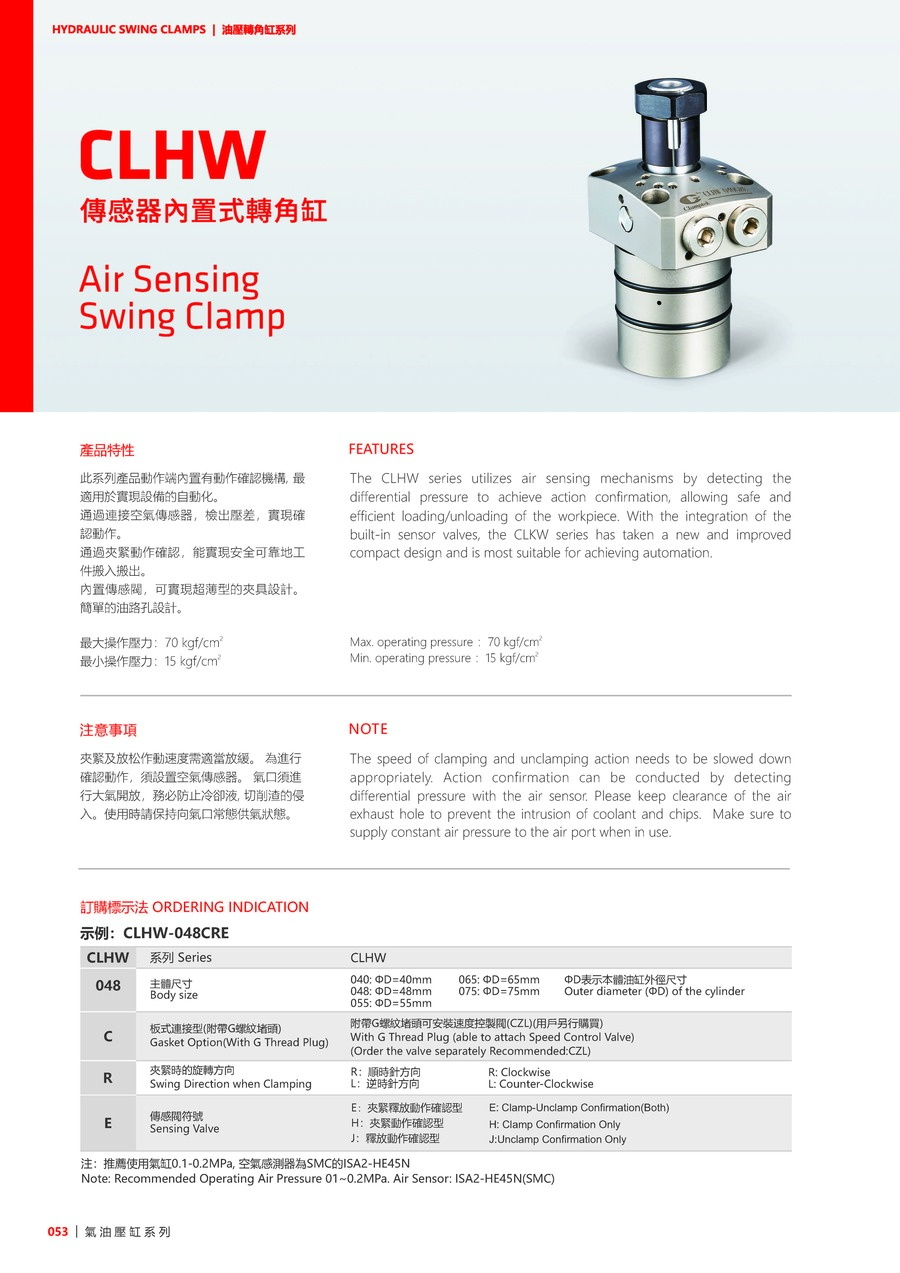

此系列產品動作端內置有動作確認機構，最適用於實現設備的自動化。
通過連接空氣傳感器，檢出壓差，實現確認動作。
通過夾緊動作確認，能實現安全可靠地工件搬入搬出。
內置傳感閥，可實現超薄型的夾具設計。簡單的油路孔設計。

最大操作壓力：70 kgf/cm²
最小操作壓力：15 kgf/cm²

注意事項：
夾緊及放鬆作動速度需適當放緩。
為進行確認動作，需設置空氣傳感器。
氣口需進行大氣開放，務必防止冷卻液，切削渣的侵入。
使用時請保持向氣口常態供氣狀態。

備註：
推薦使用氣缸0.1-0.2MPa，空氣感測器為SMC的ISA2-HE45N。

（例如：CLHW-048CRE）

CLHW	系列	CLHW
048	主體尺寸	040: ØD=40mm, 048: ØD=48mm, 055: ØD=55mm, 065: ØD=65mm, 075: ØD=75mm(ΦD表示本體油缸外徑尺寸)
C	-	板式連接型(附帶G螺紋堵頭)(可安裝速度控製閥(CZL)，用戶另行購買)
R	夾緊時旋轉方向	L: 逆時針 , R: 順時針

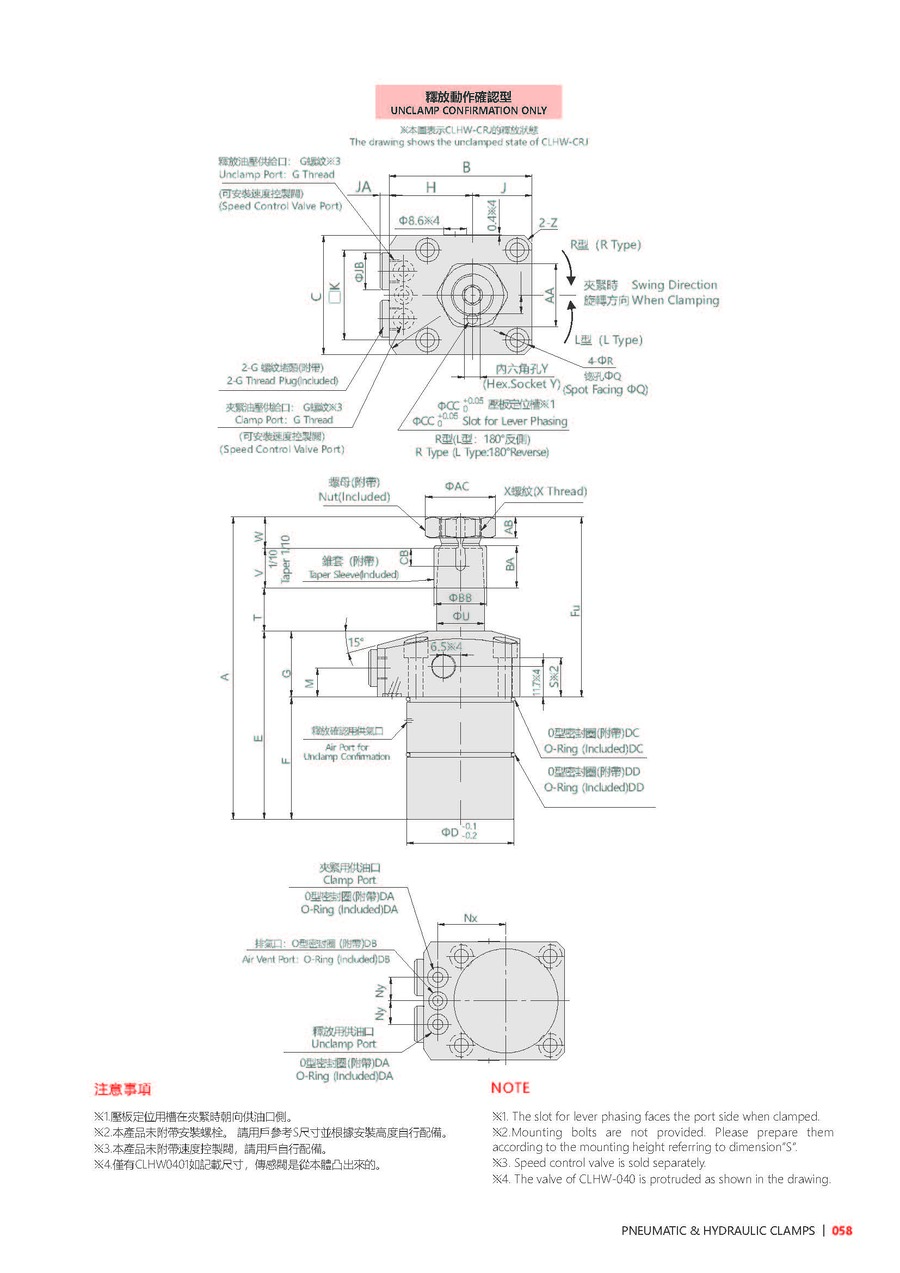

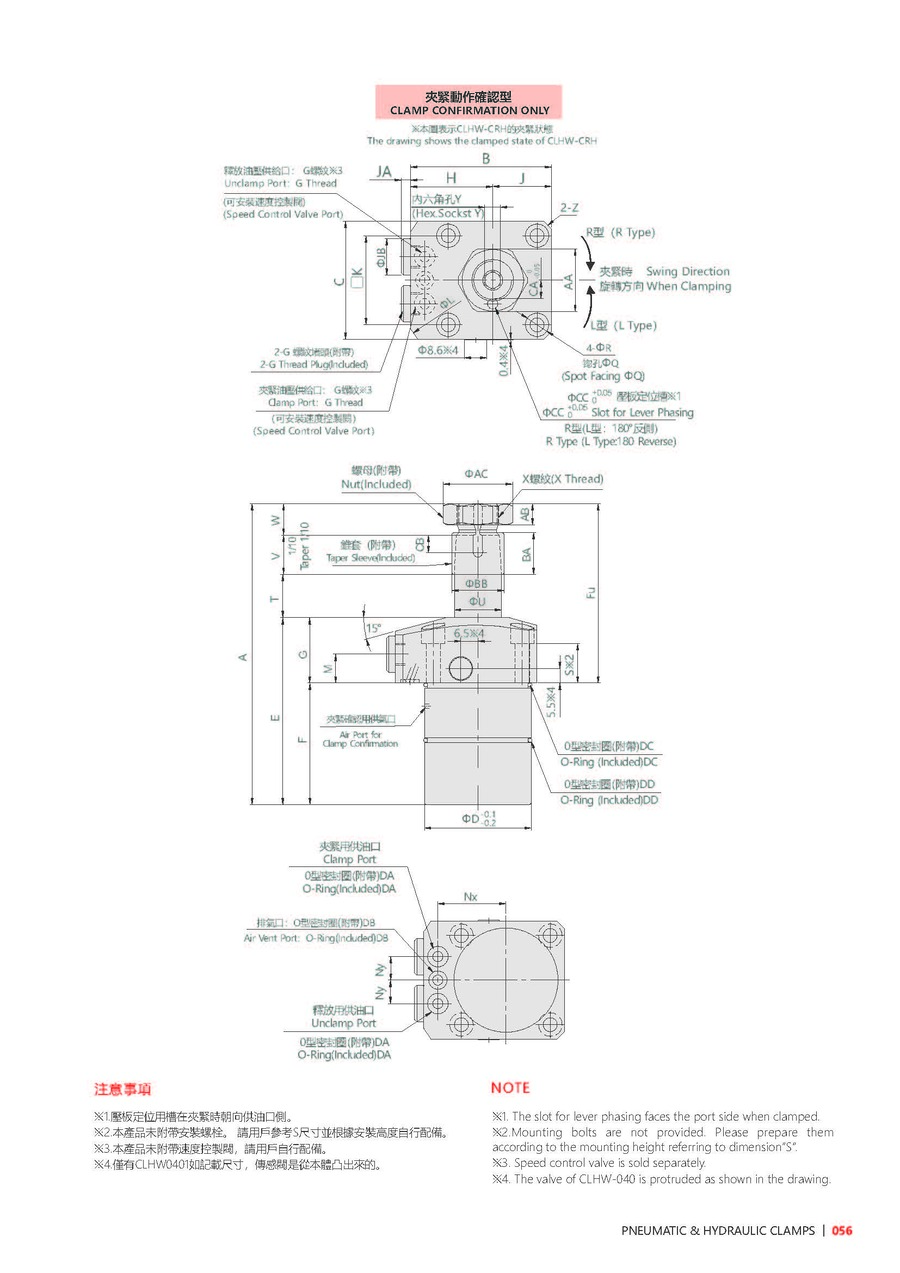

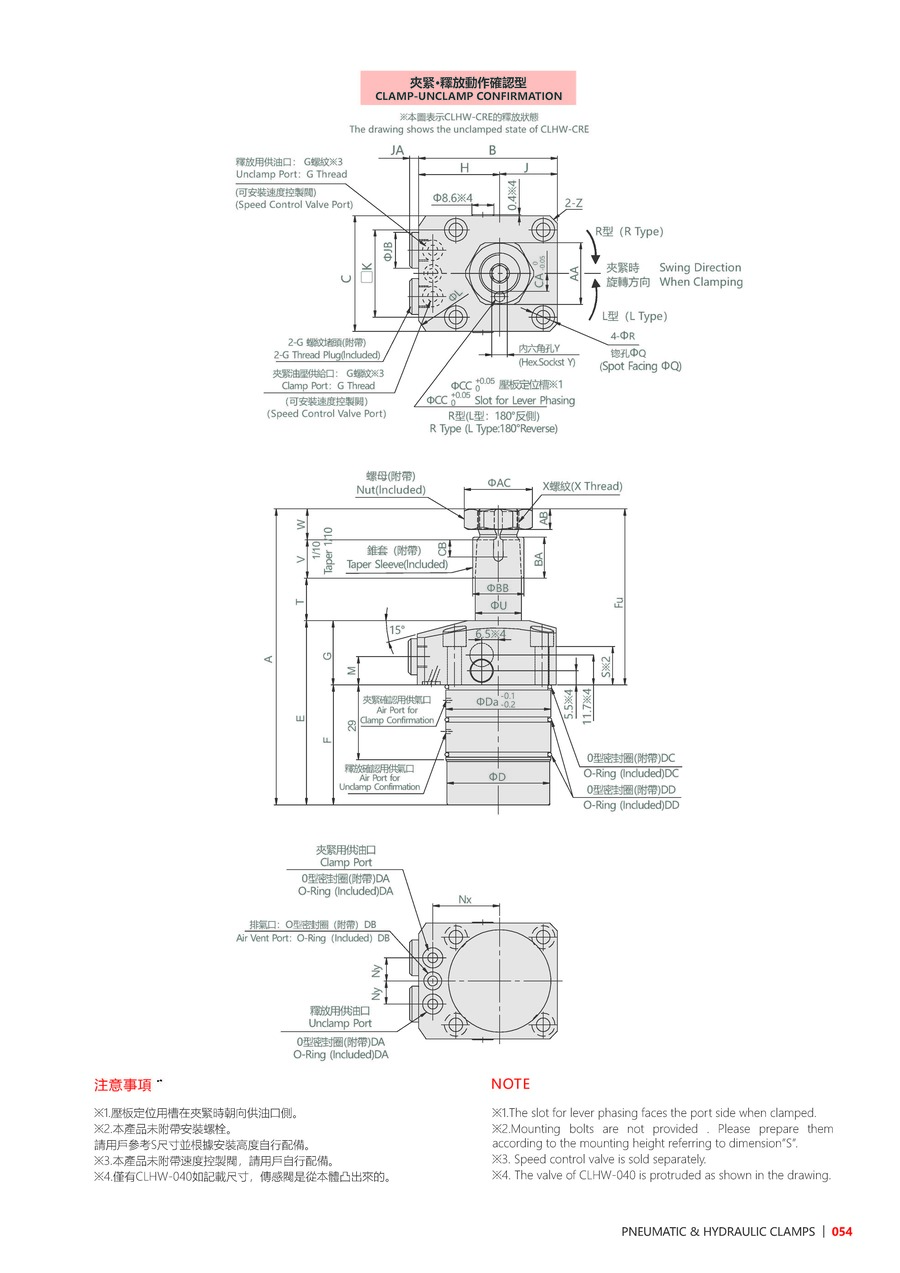

E	傳感閥符號	E: 夾緊釋放動作確認型, H: 夾緊動作確認型, J: 釋放動作確認型

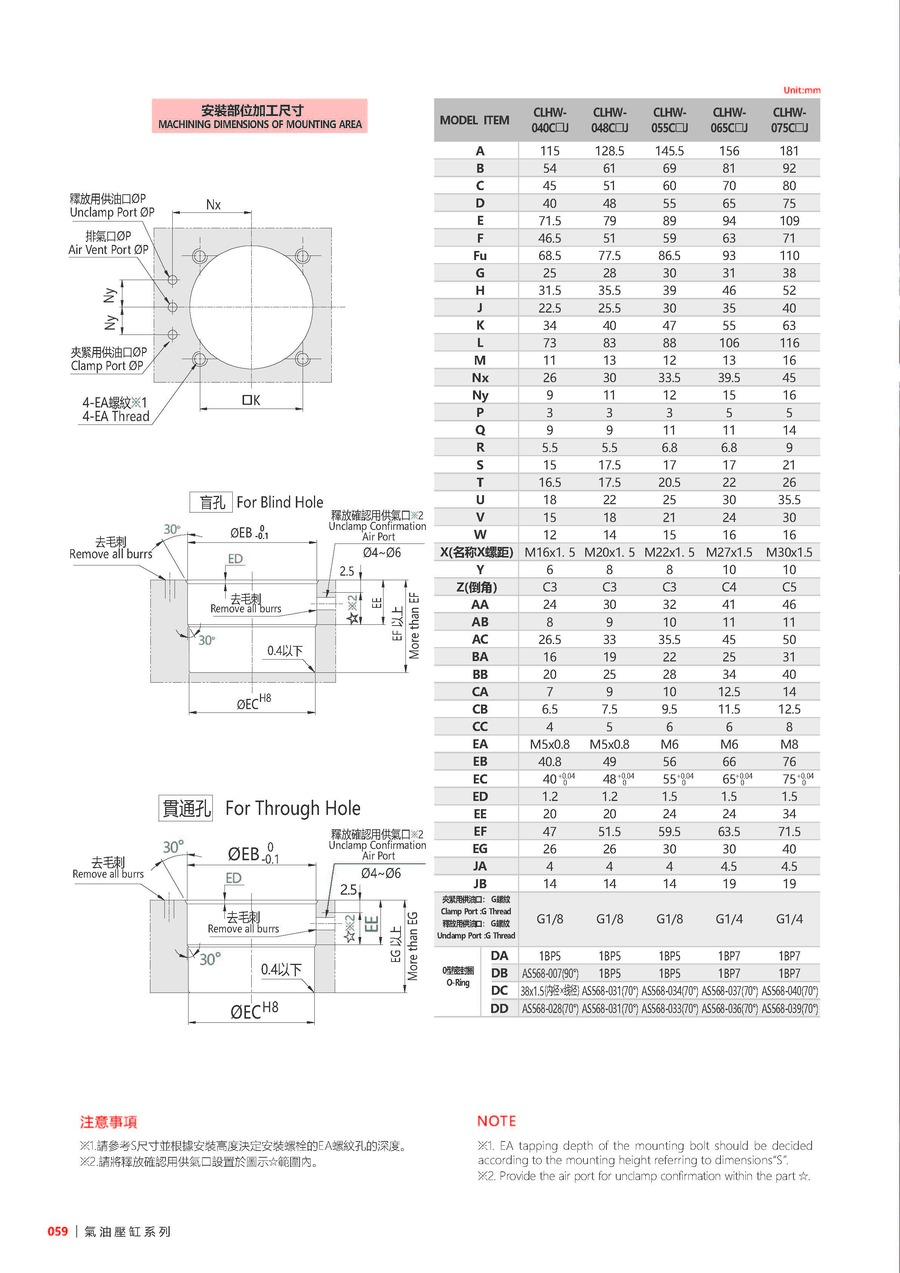

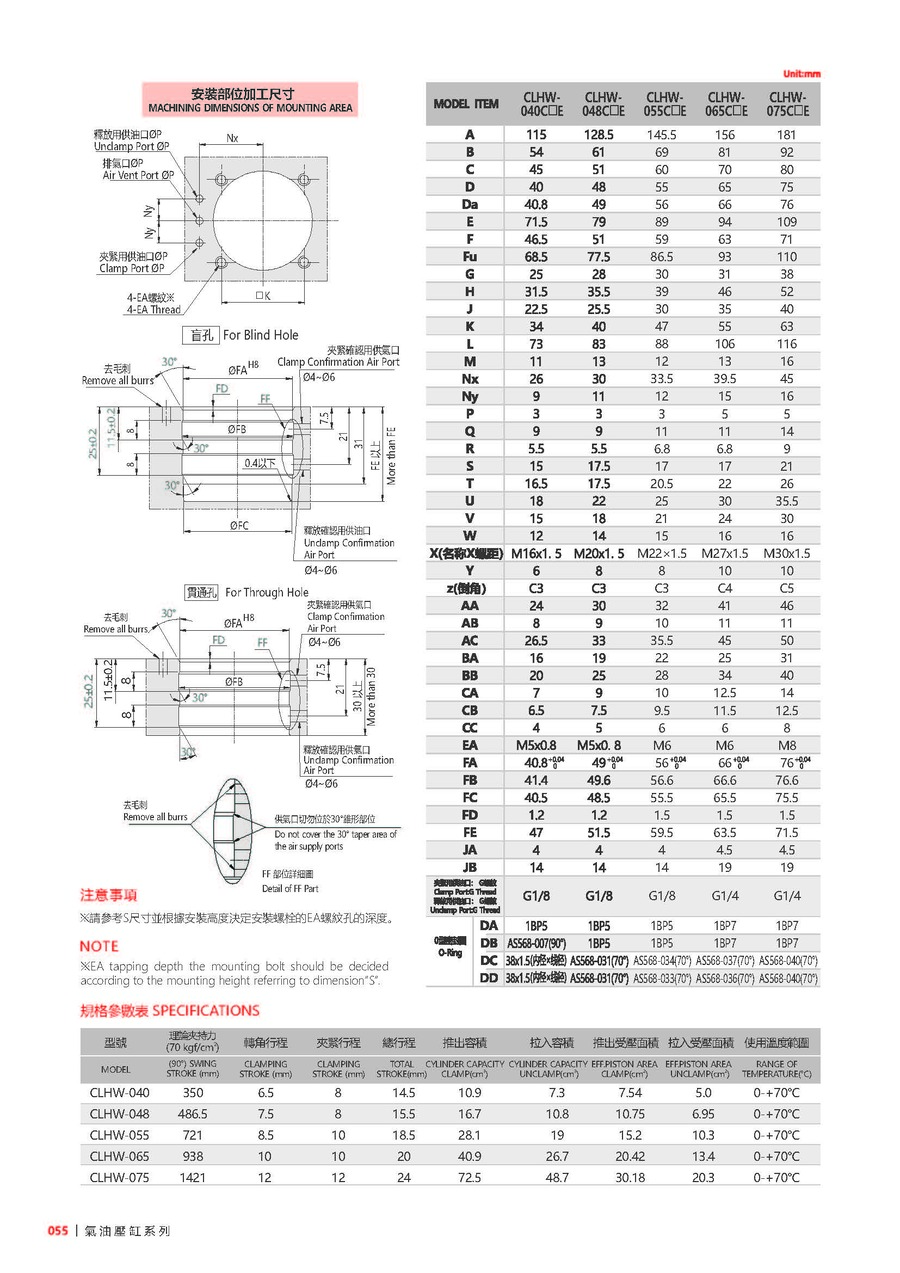

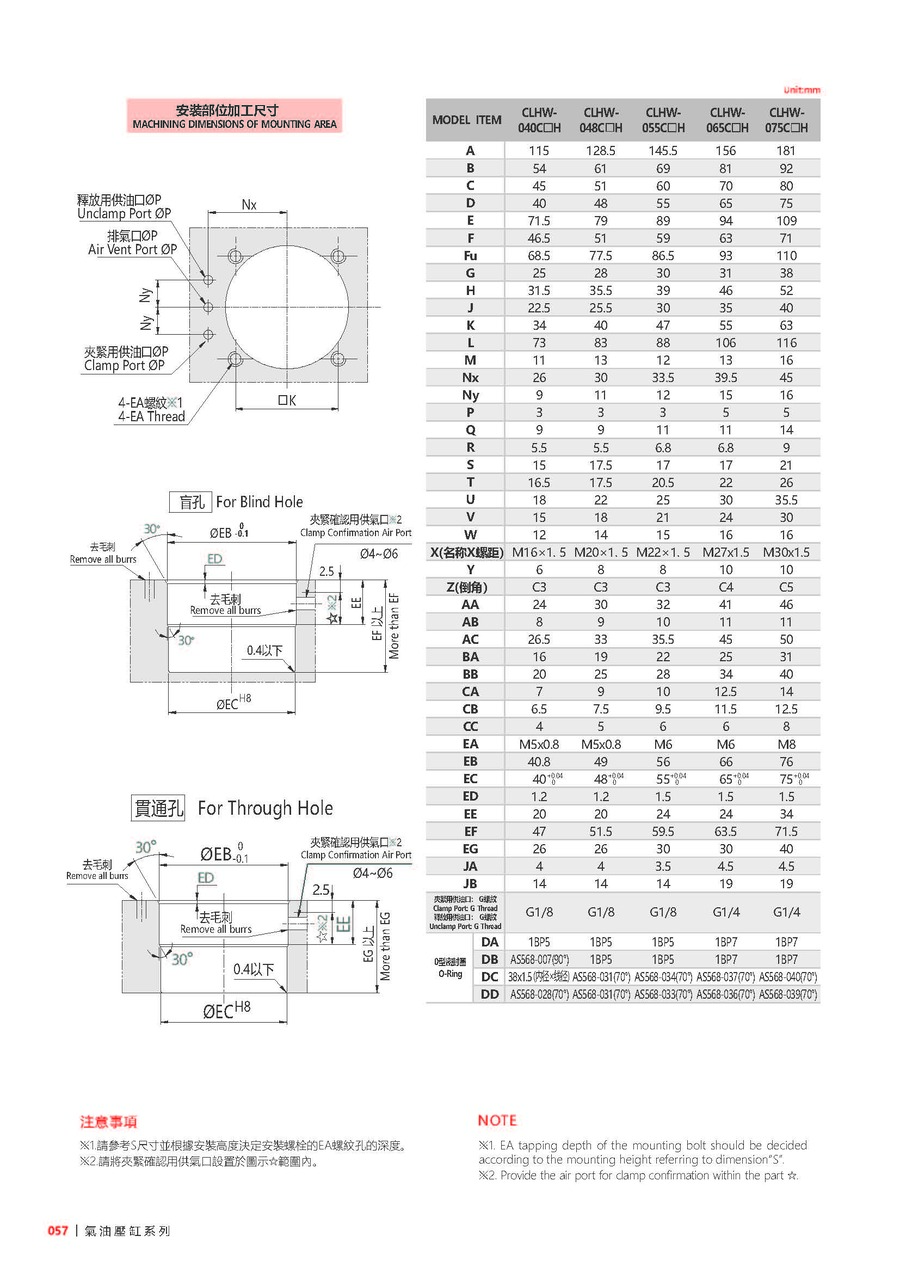

型號	CLHW-040	CLHW-048	CLHW-055	CLHW-065	CLHW-075
理論夾持力(70kgf/cm²)	350	486.5	721	938	1421
轉角行程(mm)	6.5	7.5	8.5	10	12
夾緊行程(mm)	8	8	10	10	12
總行程(mm)	14.5	15.5	18.5	20	24
推出容積(cm³)	10.9	16.7	28.1	40.9	72.5
拉入容積(cm³)	7.3	10.8	19	26.7	48.7
推出受壓面積(cm²)	7.54	10.75	15.2	20.42	30.18
拉入受壓面積(cm²)	5	6.95	10.3	13.4	20.3
使用溫度範圍(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
