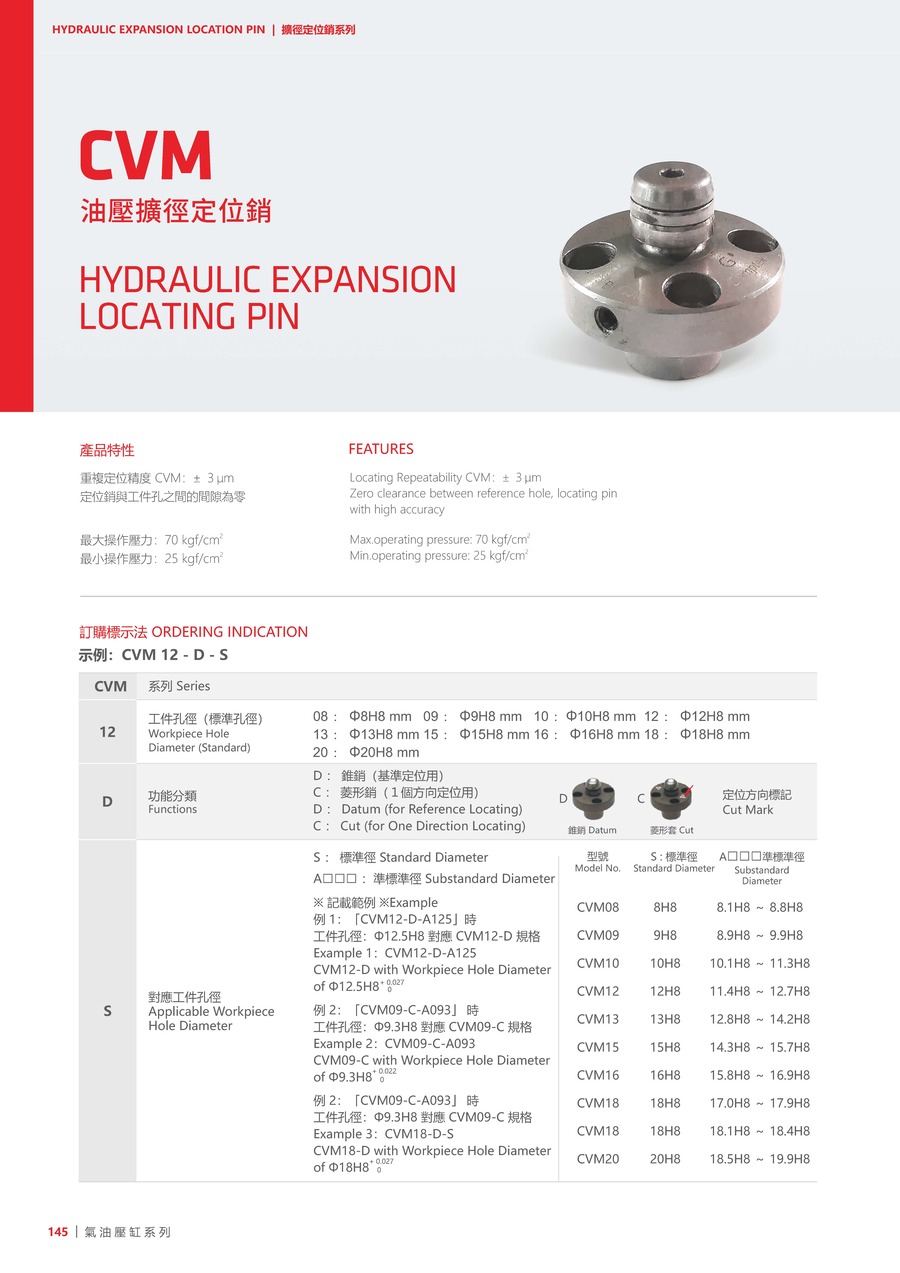

CVM

產品資訊

重複定位精度CVM: ± 3μm。
定位銷與工件孔之間的間隙為零。

最大操作壓力：70 kgf/cm²
最小操作壓力：25 kgf/cm²

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CVM12-D-S）

CVM	系列	CVM
12	工件孔徑(標準孔徑)	08: Φ8H8mm, 09: Φ9H8mm, 10: Φ10H8mm, 12: Φ12H8mm, 13: Φ13H8mm, 15: Φ15H8mm, 16: Φ16H8mm, 18: Φ18H8mm, 20: Φ20H8mm
D	功能分類	D: 錐銷(基準定位用), C: 菱形銷(1個方向定位用)
S	對應工件孔徑	S: 標準徑, A□□□: 準標準徑

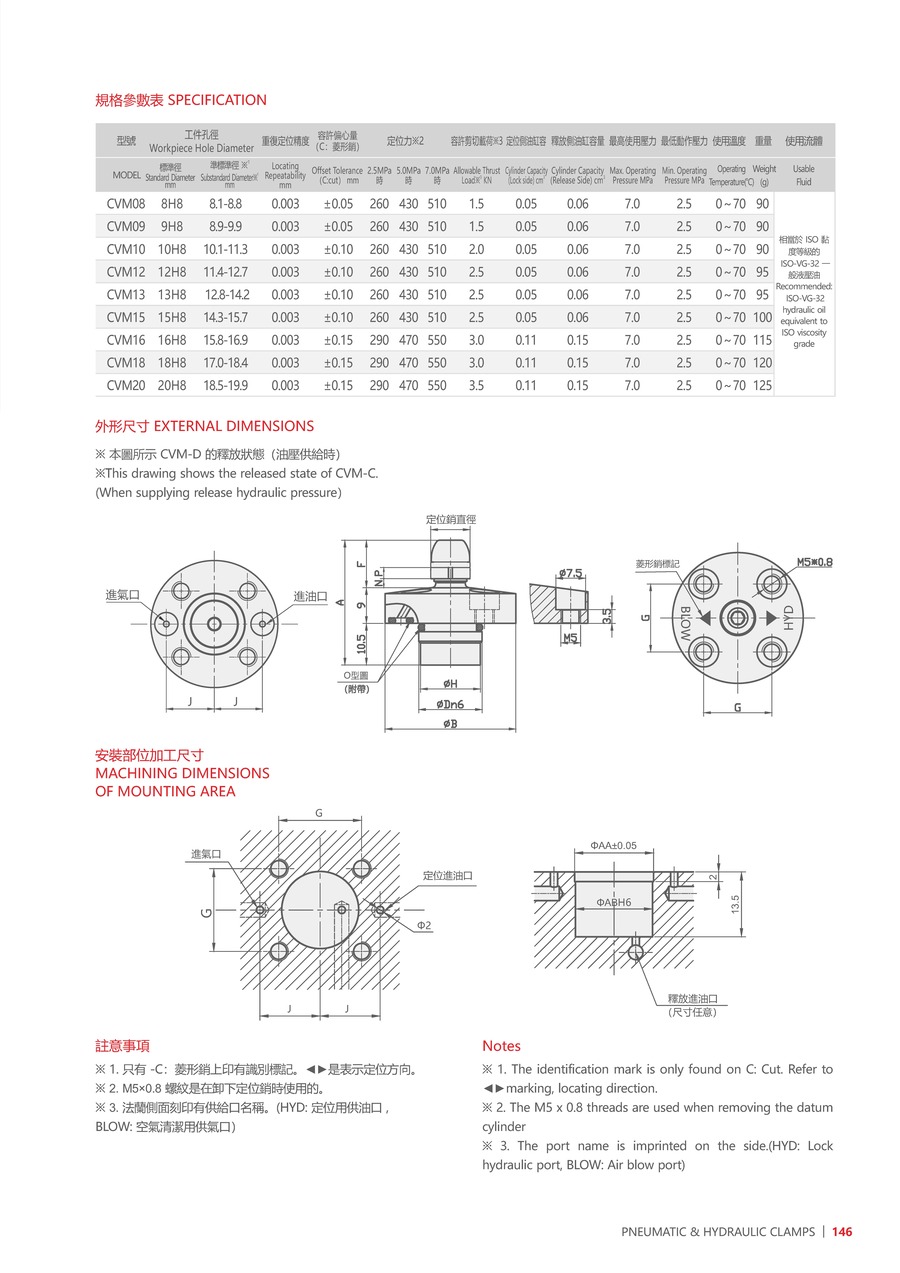

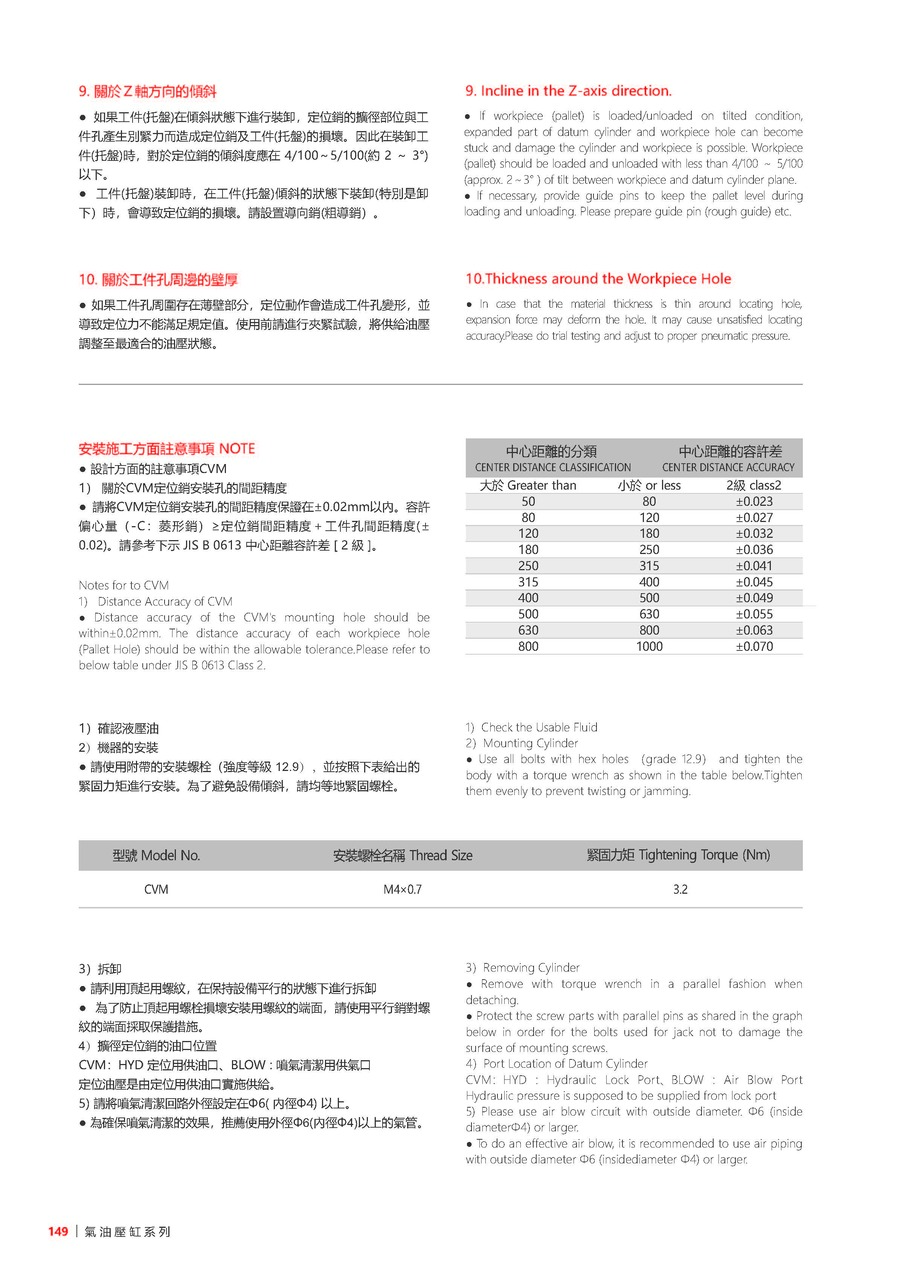

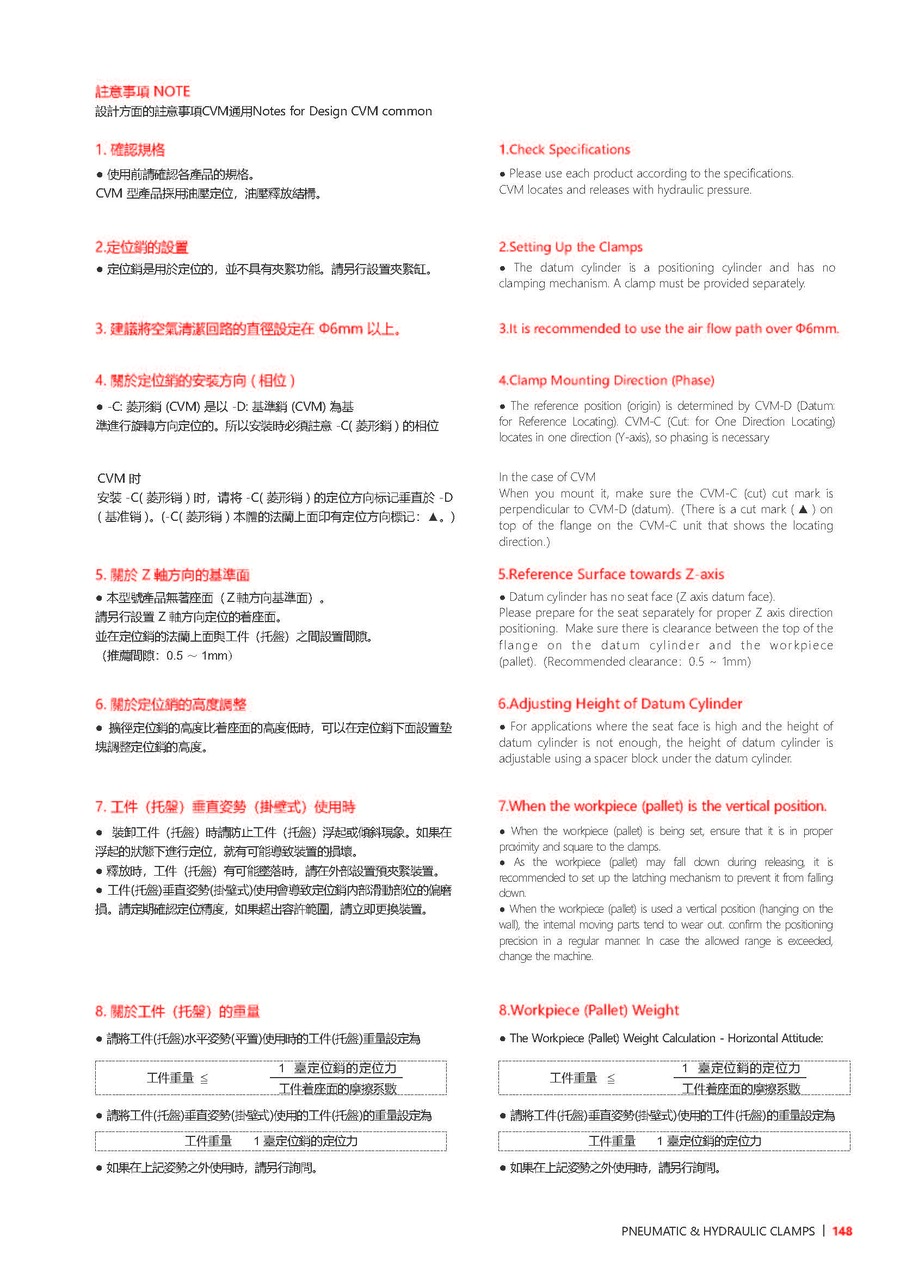

產品資料

型號	CVM08	CVM09	CVM10	CVM12	CVM13	CVM15	CVM16	CVM18	CVM20
工件孔徑(標準徑)(mm)	8H8	9H8	10H8	12H8	13H8	15H8	16H8	18H8	20H8
工件孔徑(準標準徑)(mm)	8.1-8.8	8.9-9.9	10.1-11.3	11.4-12.7	12.8-14.2	14.3-15.7	15.8-16.9	17.0-18.4	18.5-19.9
重複定位精度(mm)	0.003	0.003	0.003	0.003	0.003	0.003	0.003	0.003	0.003
容許偏心量(C: 菱形銷)(mm)	±0.05	±0.05	±0.10	±0.10	±0.10	±0.10	±0.15	±0.15	±0.15
定位力(2.5MPa時)	260	260	260	260	260	260	290	290	290
定位力(5.0MPa時)	430	430	430	430	430	430	470	470	470
定位力(7.0MPa時)	510	510	510	510	510	510	550	550	550
容許剪切載荷(KN)	1.5	1.5	2	2.5	2.5	2.5	3	3	3.5
定位側油缸容量(cm³)	0.05	0.05	0.05	0.05	0.05	0.05	0.11	0.11	0.11
釋放側油缸容量(cm³)	0.06	0.06	0.06	0.06	0.06	0.06	0.15	0.15	0.15
最高使用壓力(Mpa)	7	7	7	7	7	7	7	7	7
最低動作壓力(Mpa)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
使用溫度(°C)	0~70	0~70	0~70	0~70	0~70	0~70	0~70	0~70	0~70
重量(g)	90	90	90	95	95	100	115	120	125
