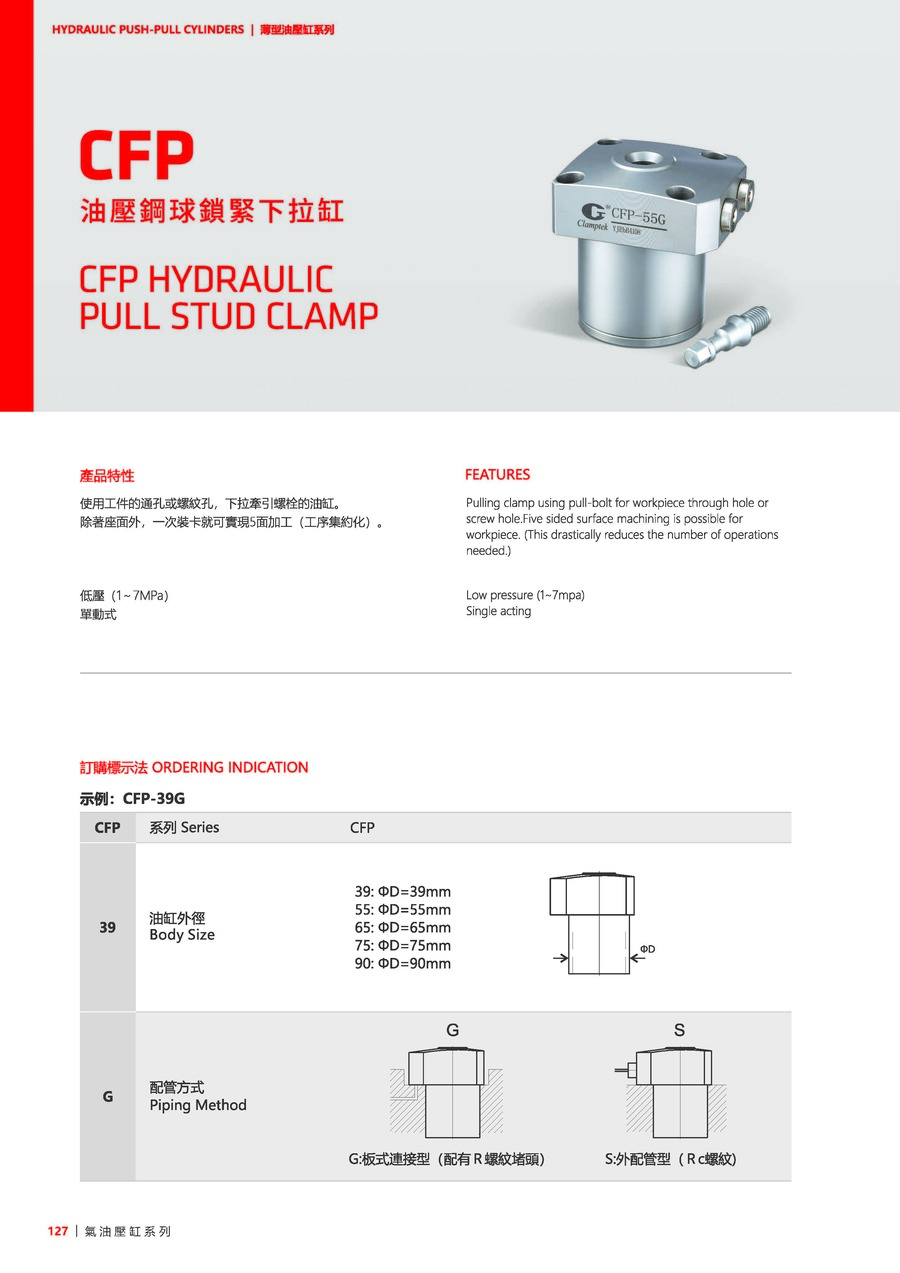

CFP
產品資訊
使用工件的通孔或螺紋孔，下拉牽引螺栓的油缸。
除著座面外，一次裝卡就可實現5面加工(工序集約化)。
低壓(1~7MPa)。
單動式。
除著座面外，一次裝卡就可實現5面加工(工序集約化)。
低壓(1~7MPa)。
單動式。
產品中心
使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。
相當於ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
| CFP | ||
|---|---|---|
| 39 | ||
| G |

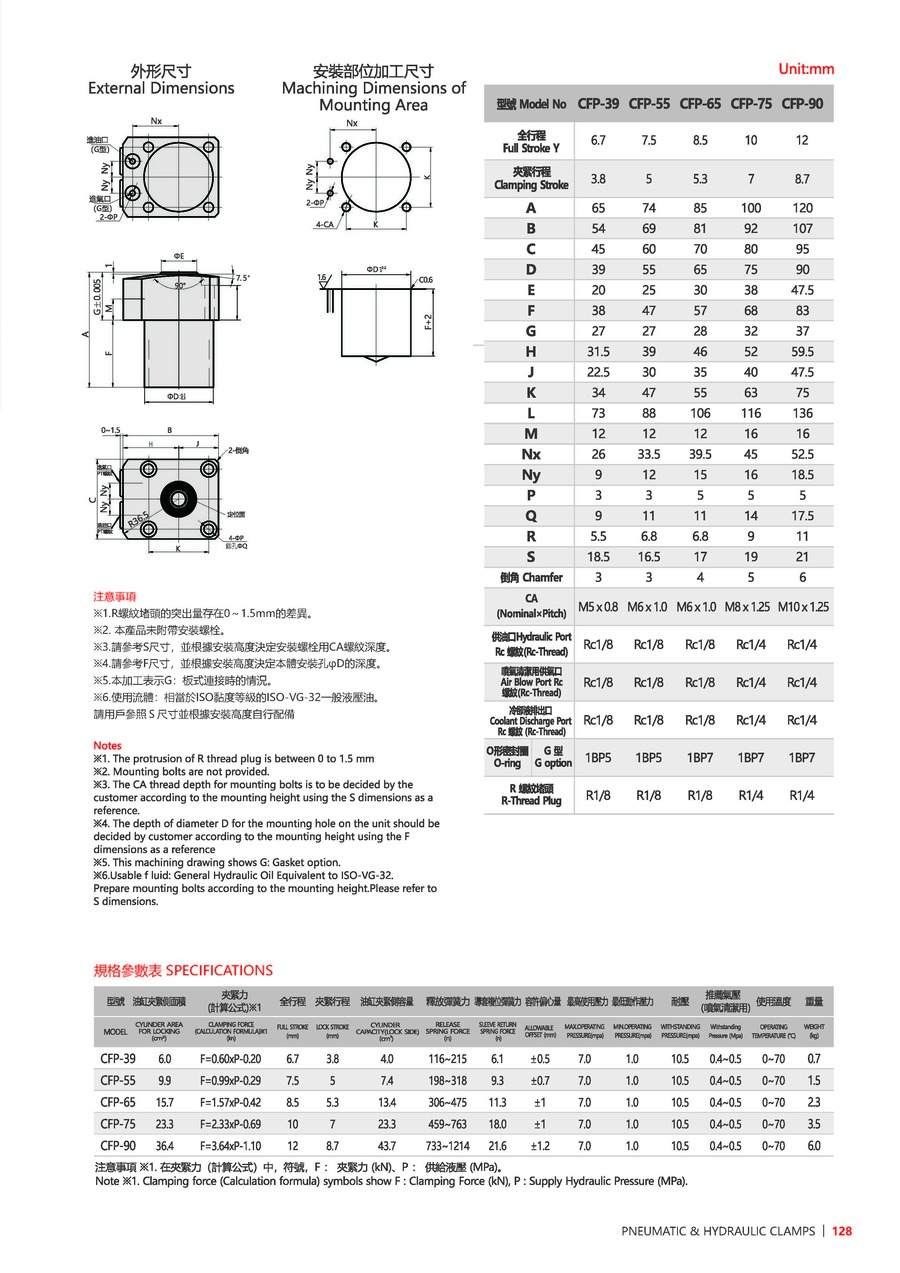

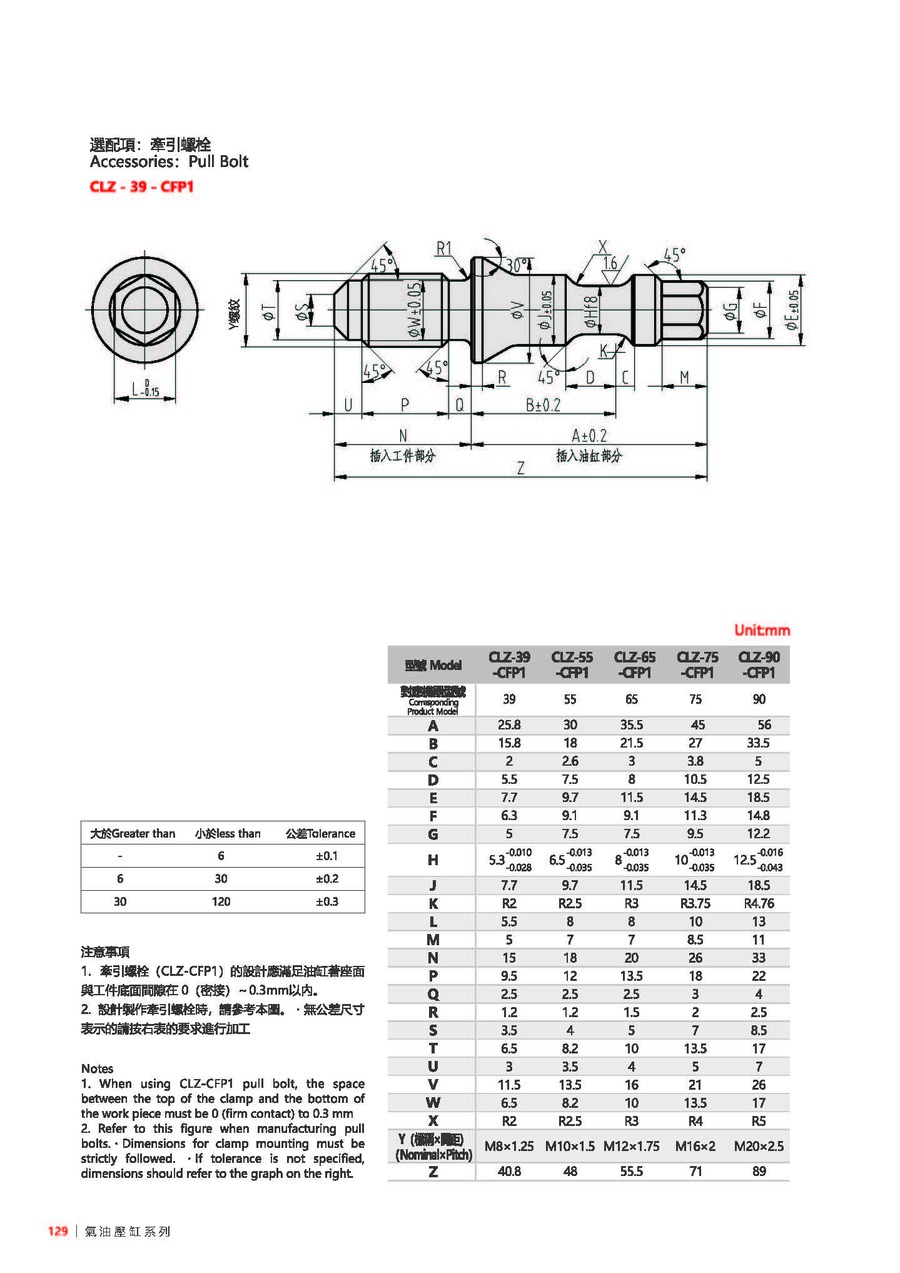

產品資料
| 型號 | CFP-39 | CFP-55 | CFP-65 | CFP-75 | CFP-90 |
|---|---|---|---|---|---|
| 油缸夾緊側面積(cm²) | 6 | 9.9 | 15.7 | 23.3 | 36.4 |
| 夾緊力計算公式(KN) | F=0.60xP-0.20 | F=0.99xP-0.29 | F=1.57xP-0.42 | F=2.33xP-0.69 | F=3.64xP-1.10 |
| 全行程(mm) | 6.7 | 7.5 | 8.5 | 10 | 12 |
| 夾緊行程(mm) | 3.8 | 5 | 5.3 | 7 | 8.7 |
| 油缸夾緊側容量(cm³) | 4 | 7.4 | 13.4 | 23.3 | 43.7 |
| 釋放彈簧力(N) | 116~215 | 198~318 | 306~475 | 459~763 | 733~1214 |
| 導套複位彈簧力(N) | 6.1 | 9.3 | 11.3 | 18 | 21.6 |
| 容許偏心量(mm) | ±0.5 | ±0.7 | ±1 | ±1 | ±1.2 |
| 最高使用壓力(Mpa) | 7 | 7 | 7 | 7 | 7 |
| 最低動作壓力(Mpa) | 1 | 1 | 1 | 1 | 1 |
| 耐壓(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 推薦氣壓(噴氣清潔用)(Mpa) | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 |
| 使用溫度(°C) | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 |
| 重量(kg) | 0.7 | 1.5 | 2.3 | 3.5 | 6 |
