CMO

產品資訊

注意事項：
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。

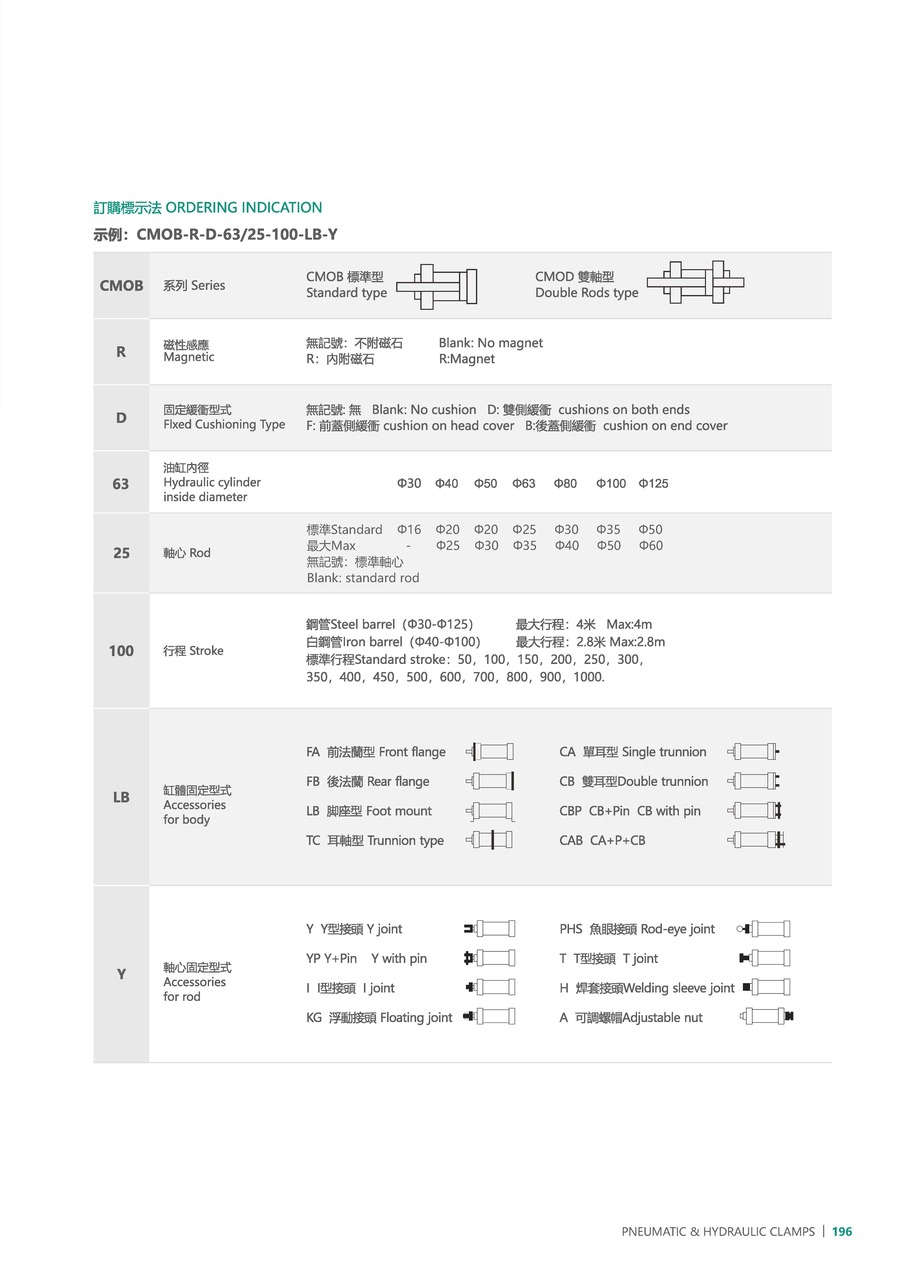

訂購標示法

（例如：CMOB-R-D-63/25-100-LB-Y）

CMOB	系列	CMOB: 標準型, CMOD: 雙軸型
R	磁性感應	無記號: 不附磁石, R: 內附磁石
D	固定緩衝型式	無記號: 無, D: 雙側緩衝, F: 前蓋側緩衝, B: 後蓋側緩衝
63	油缸內徑	Ø30, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125

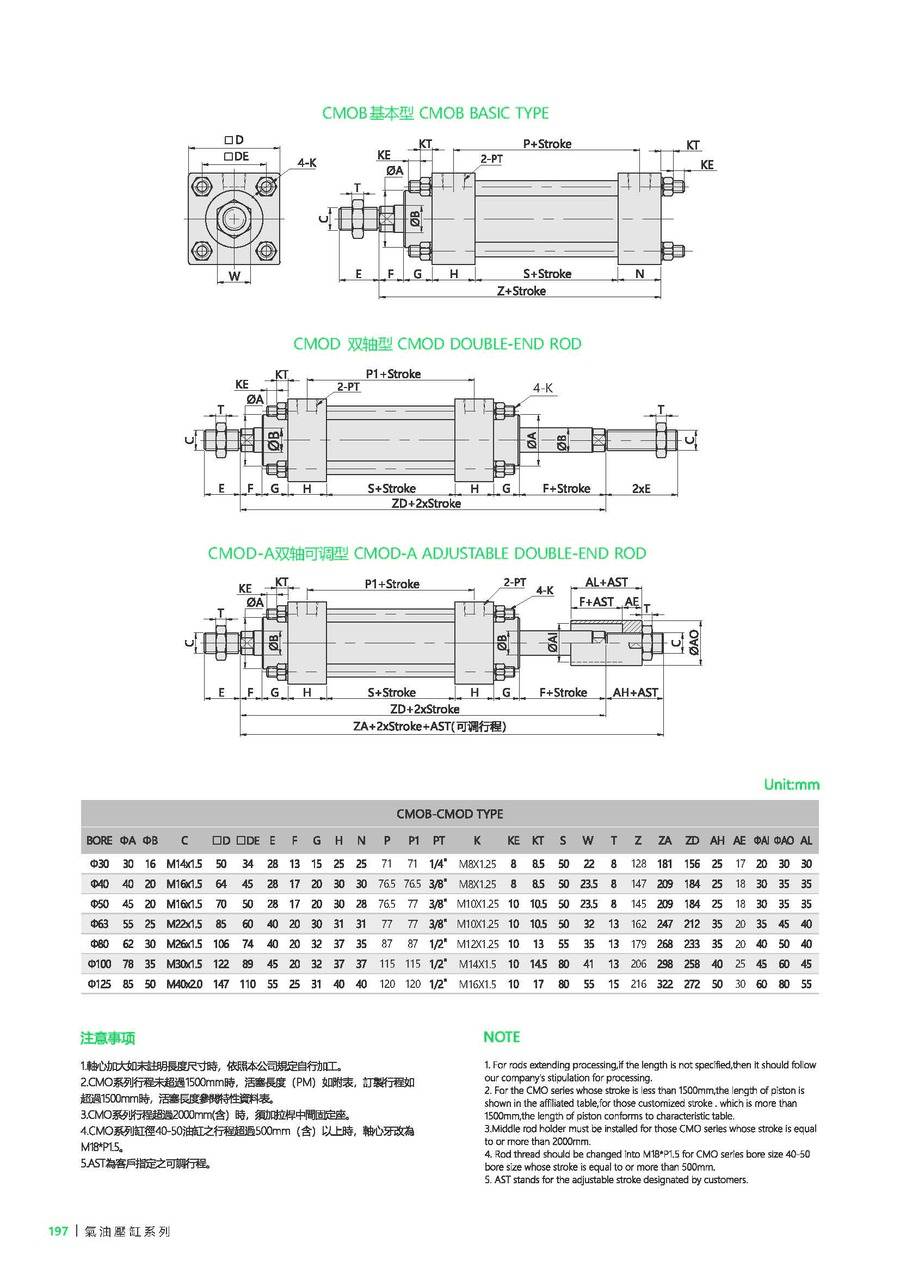

25	軸心	無記號: 標準軸心, 其餘軸心尺寸請見下方圖檔
100	行程	標準行程: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000

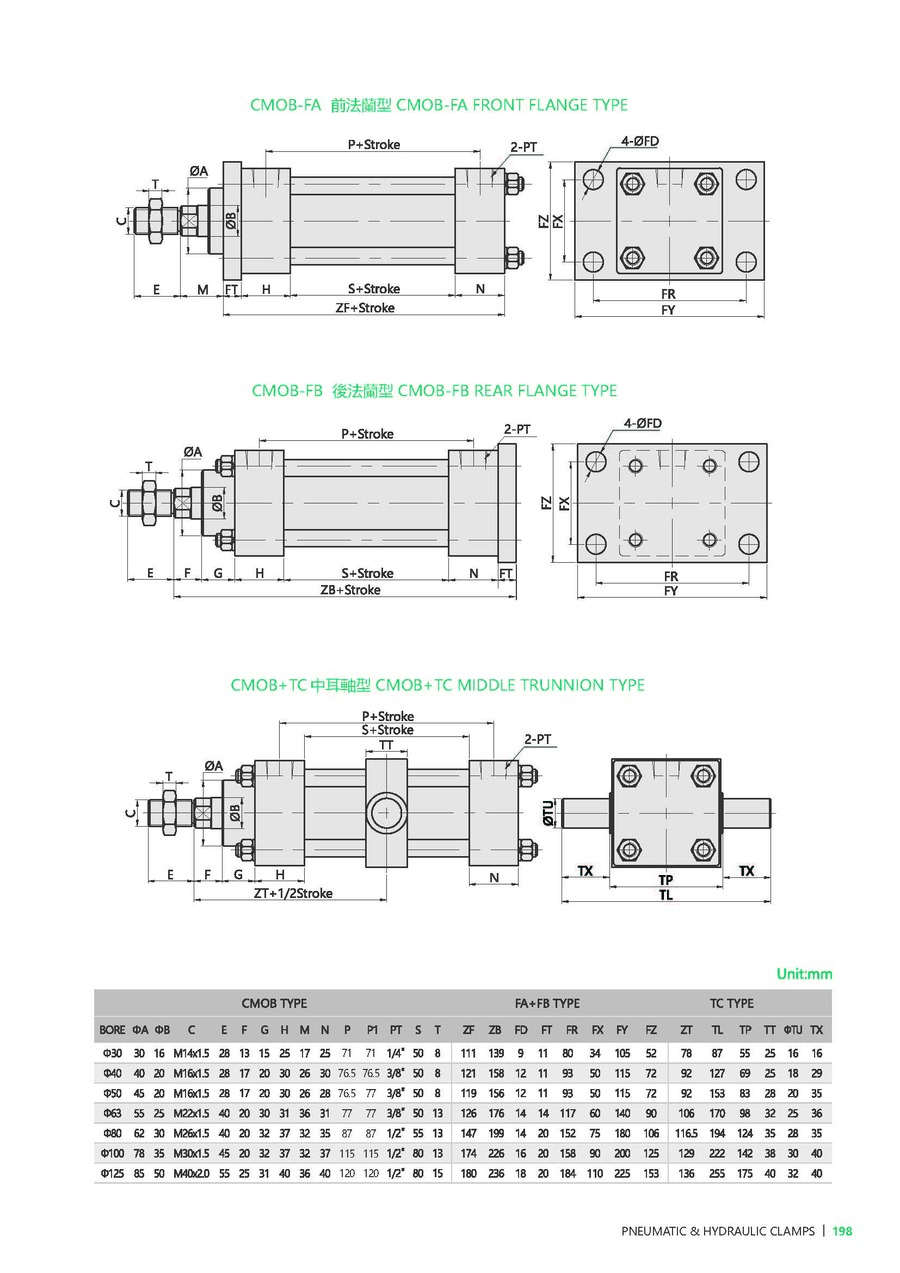

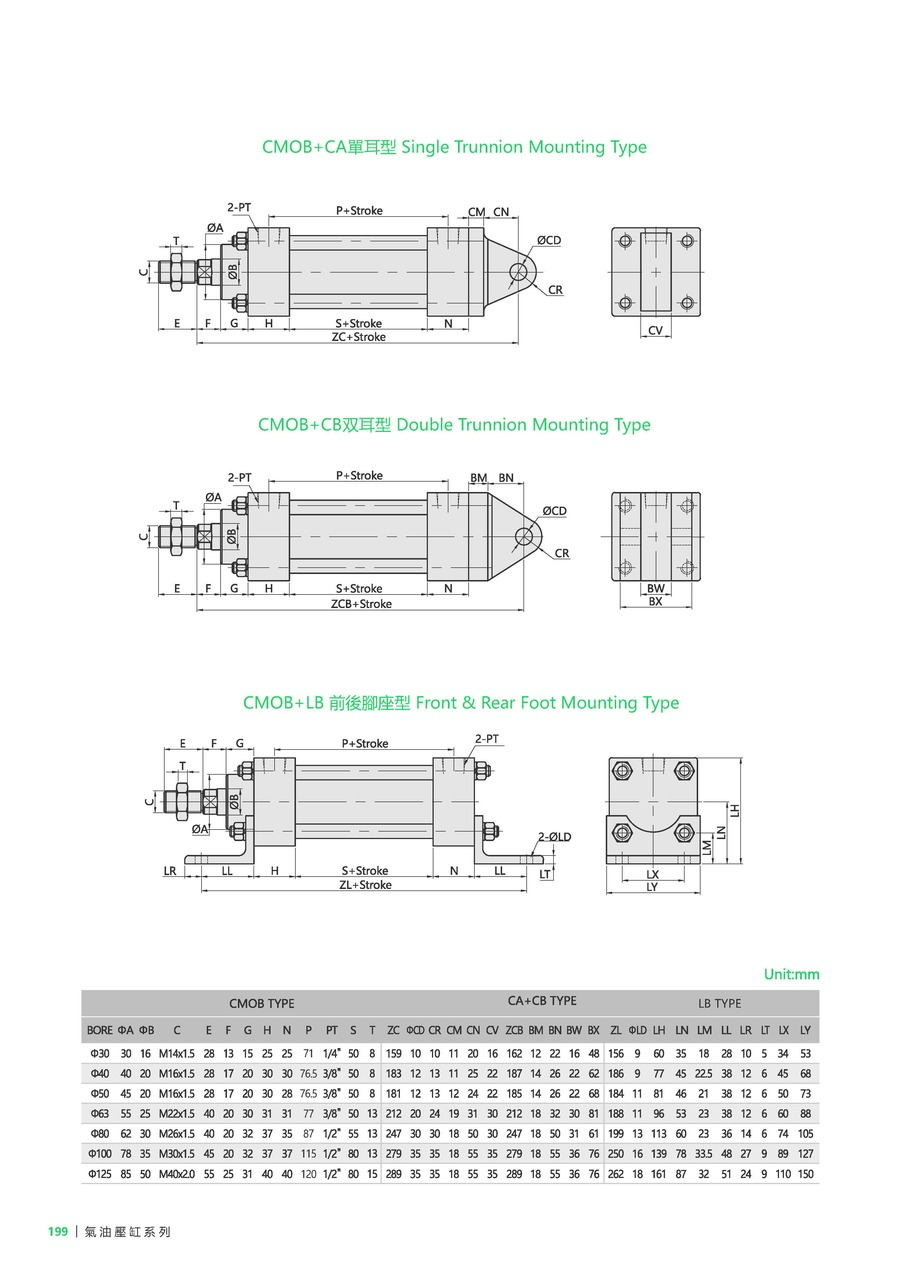

LB	缸體固定型式	FA: 前法蘭型, FB: 後法蘭, LB: 腳座型, TC: 耳軸型, CA: 單耳型, CB: 雙耳型, CBP: CB+Pin, CAB: CA+P+CB
Y	軸心固定型式	Y: Y型接頭, YP: Y+Pin, I: I型接頭, KG: 浮動接頭, PHS: 魚眼接頭, T: T型接頭, H: 焊套接頭, A: 可調螺帽

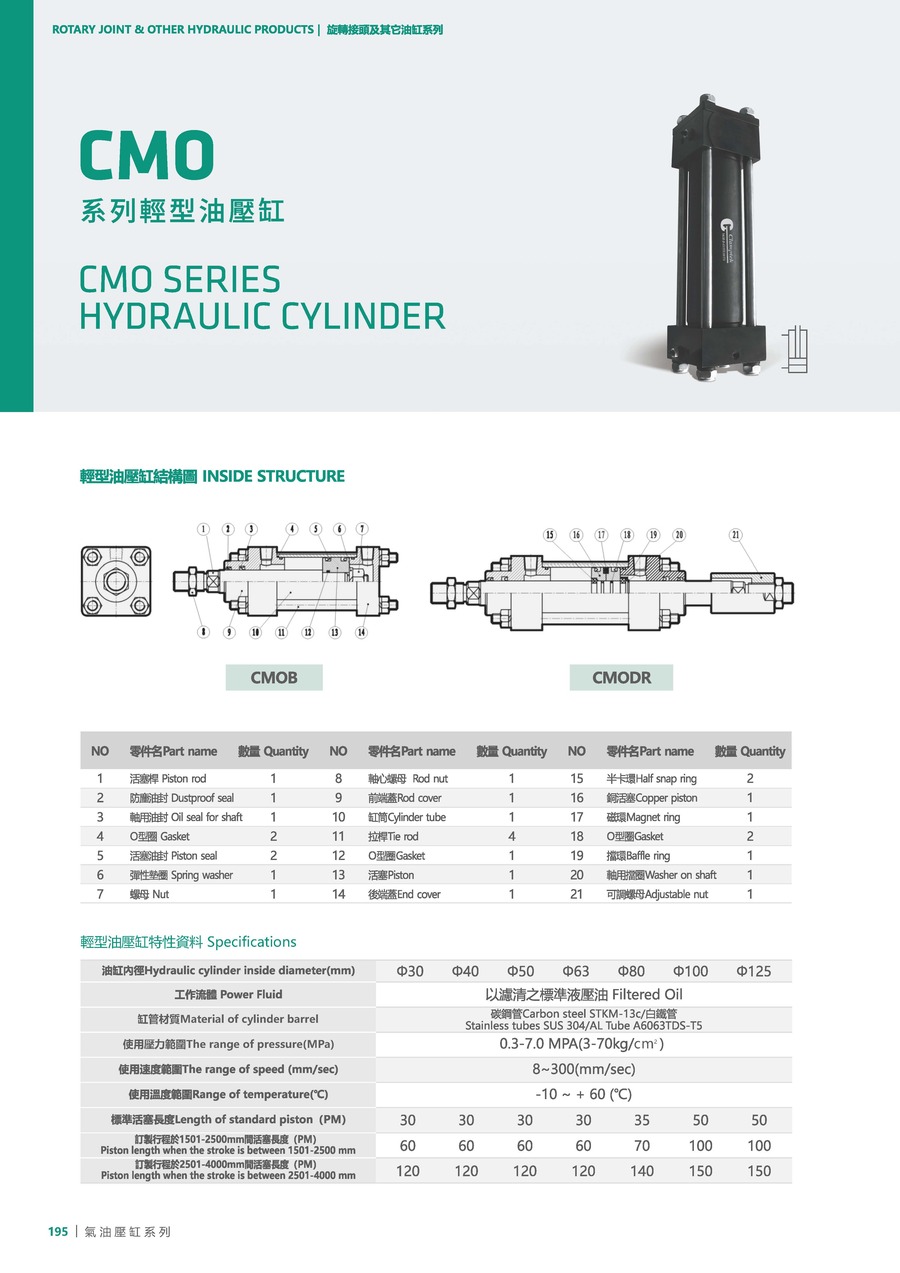

產品資料

型號	CMO-30	CMO-40	CMO-50	CMO-63	CMO-80	CMO-100	CMO-125
油缸內徑(mm)	Ø30	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125
使用壓力範圍	0.3-7.0MPA(3-70kg/cm²)	0.3-7.0MPA(3-70kg/cm²)	0.3-7.0MPA(3-70kg/cm²)	0.3-7.0MPA(3-70kg/cm²)	0.3-7.0MPA (3-70kg/cm²)	0.3-7.0MPA (3-70kg/cm²)	0.3-7.0MPA(3-70kg/cm²)
使用速度範圍(mm/sec)	8-300	8-300	8-300	8-300	8-300	8-300	8-300
使用溫度(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
標準活塞長度(PM)	30	30	30	30	35	50	50
訂製行程於1501-2500mm間活塞長度(PM)	60	60	60	60	70	100	100
訂製行程於2501-4000mm間活塞長度(PM)	120	120	120	120	140	150	150
