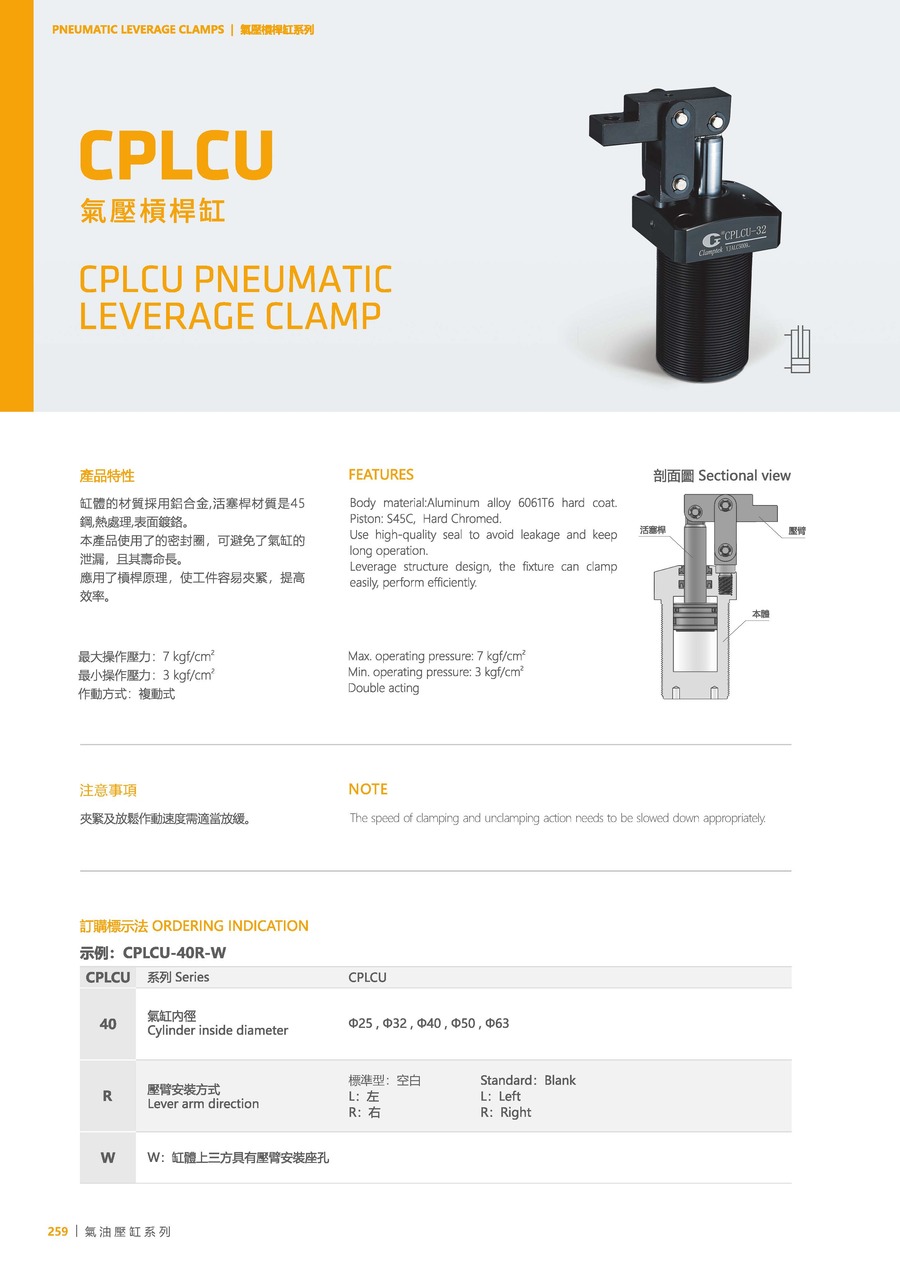

CPLCU
產品資訊
缸體的材質採用鋁合金，活塞桿材質是45鋼，熱處理，表面鍍鉻。
本產品使用的密封圈可避免氣缸的泄漏，且其壽命長。
應用了槓桿原理，使工件容易夾緊，提高效率。
最大操作壓力：7 kgf/cm²
最小操作壓力：3 kgf/cm²
作動方式：複動式
本產品使用的密封圈可避免氣缸的泄漏，且其壽命長。
應用了槓桿原理，使工件容易夾緊，提高效率。
最大操作壓力：7 kgf/cm²
最小操作壓力：3 kgf/cm²
作動方式：複動式
產品中心
注意事項：
夾緊及放鬆作動速度需適當放緩。
使用流體：
過濾之乾燥壓縮空氣。
夾緊及放鬆作動速度需適當放緩。
使用流體：
過濾之乾燥壓縮空氣。
訂購標示法
| CPLCU | ||
|---|---|---|
| 40 | ||
| R | ||
| W |

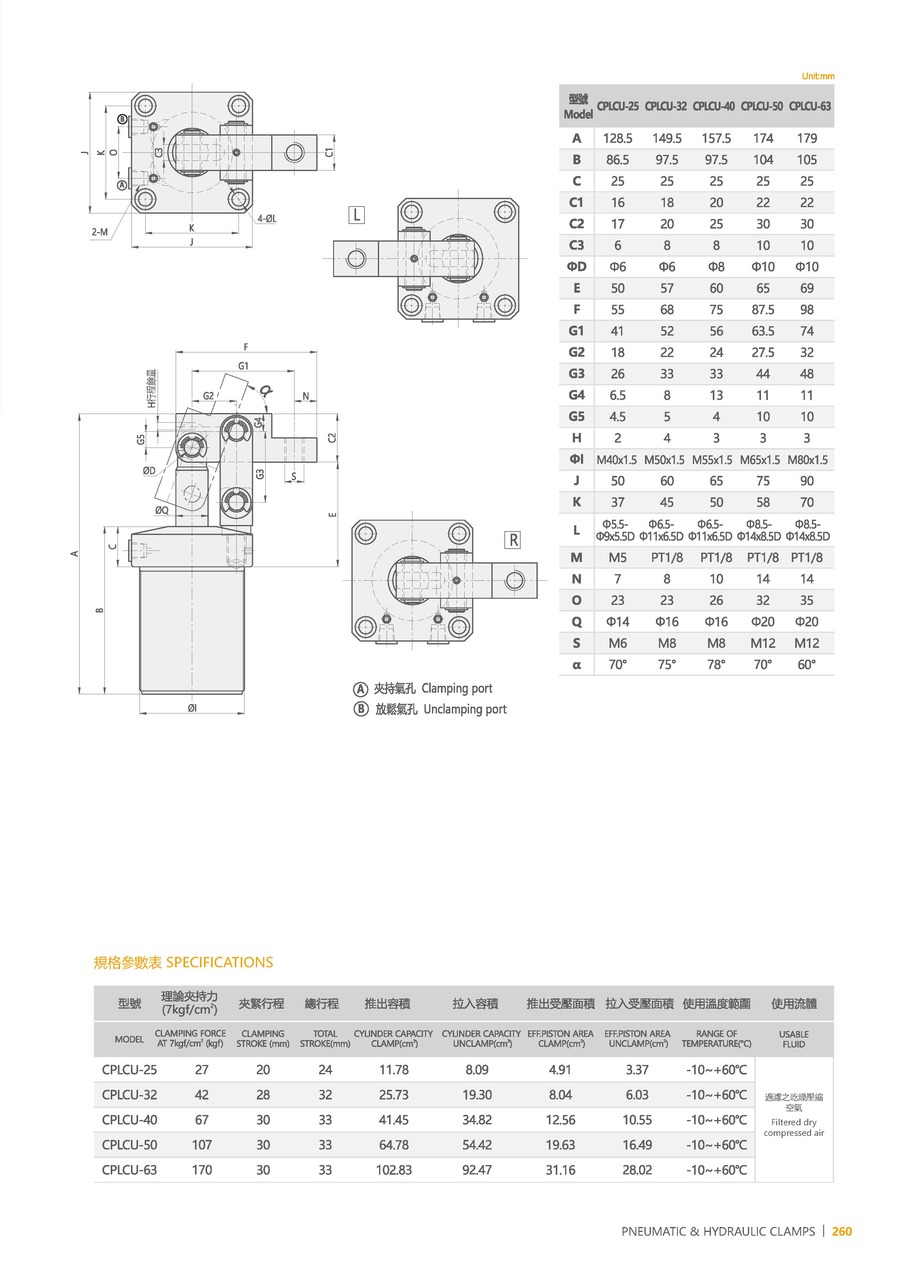

產品資料
| 型號 | CPLCU-25 | CPLCU-32 | CPLCU-40 | CPLCU-50 | CPLCU-63 |
|---|---|---|---|---|---|
| 理論夾持力(7kgf/cm²) | 27 | 42 | 67 | 107 | 170 |
| 夾緊行程(mm) | 20 | 28 | 30 | 30 | 30 |
| 總行程(mm) | 24 | 32 | 33 | 33 | 33 |
| 推出容積(cm³) | 11.78 | 25.73 | 41.45 | 64.78 | 102.83 |
| 拉入容積(cm³) | 8.09 | 19.3 | 34.82 | 54.42 | 92.47 |
| 推出受壓面積(cm²) | 4.91 | 8.04 | 12.56 | 19.63 | 31.16 |
| 拉入受壓面積(cm²) | 3.37 | 6.03 | 10.55 | 16.49 | 28.02 |
| 使用溫度範圍(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
