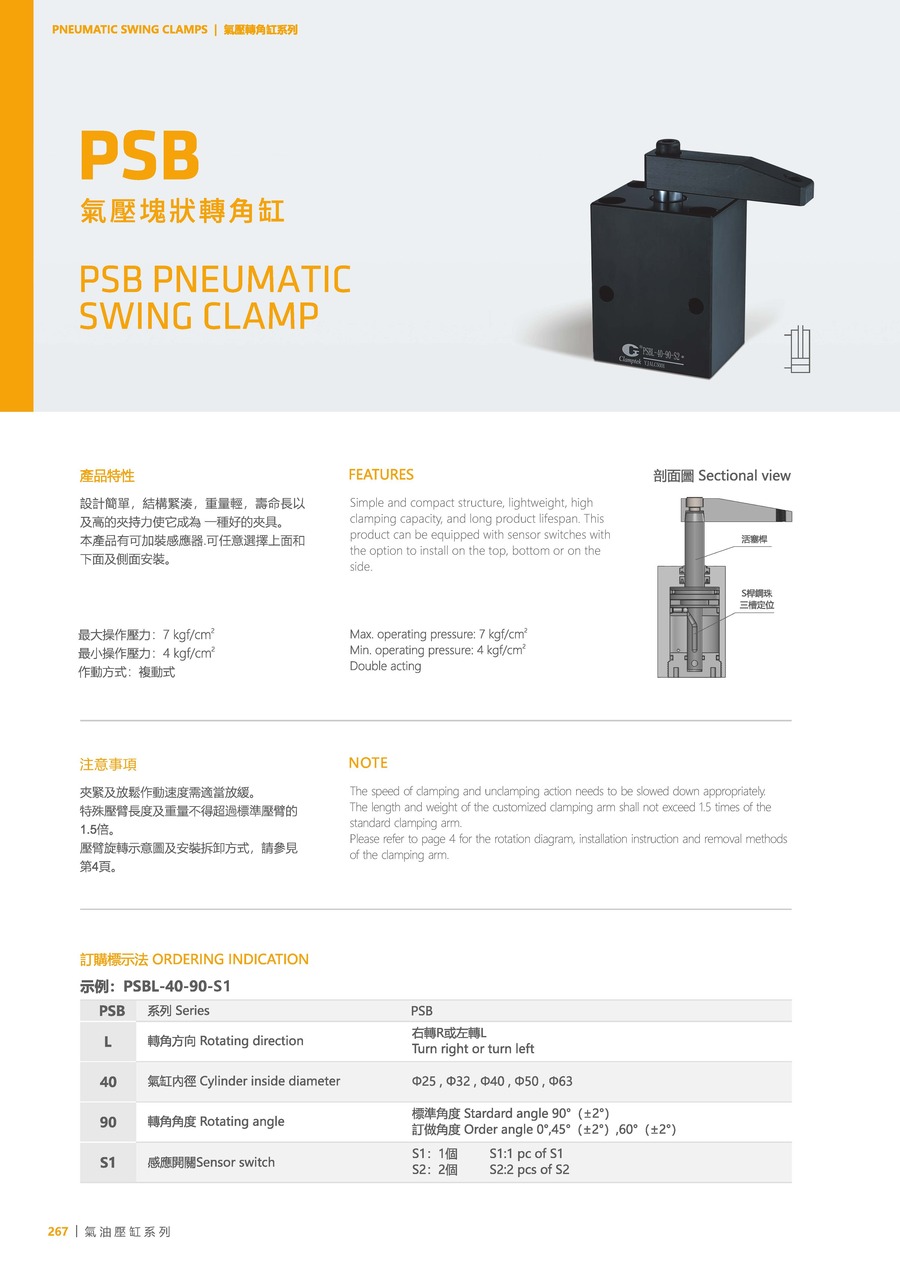

PSB
產品資訊
設計簡單，結構緊湊，重量輕，壽命長以及較高的夾持力使它成為一種好的夾具。
本產品可加裝感應器，可任意選擇上面和下面及側面安裝。
最大操作壓力：7 kgf/cm²
最小操作壓力：4 kgf/cm²
作動方式：複動式
本產品可加裝感應器，可任意選擇上面和下面及側面安裝。
最大操作壓力：7 kgf/cm²
最小操作壓力：4 kgf/cm²
作動方式：複動式
產品中心
注意事項：
夾緊及放鬆作動速度需適當放緩。
特殊壓臂長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。
使用流體：
過濾之乾燥壓縮空氣。
夾緊及放鬆作動速度需適當放緩。
特殊壓臂長度及重量不得超過標準壓臂的1.5 倍。
壓臂旋轉示意圖及安裝拆卸方式，請參見Q&A。
使用流體：
過濾之乾燥壓縮空氣。
訂購標示法
| PSB | ||
|---|---|---|
| L | ||
| 40 | ||
| 90 | ||
| S1 |

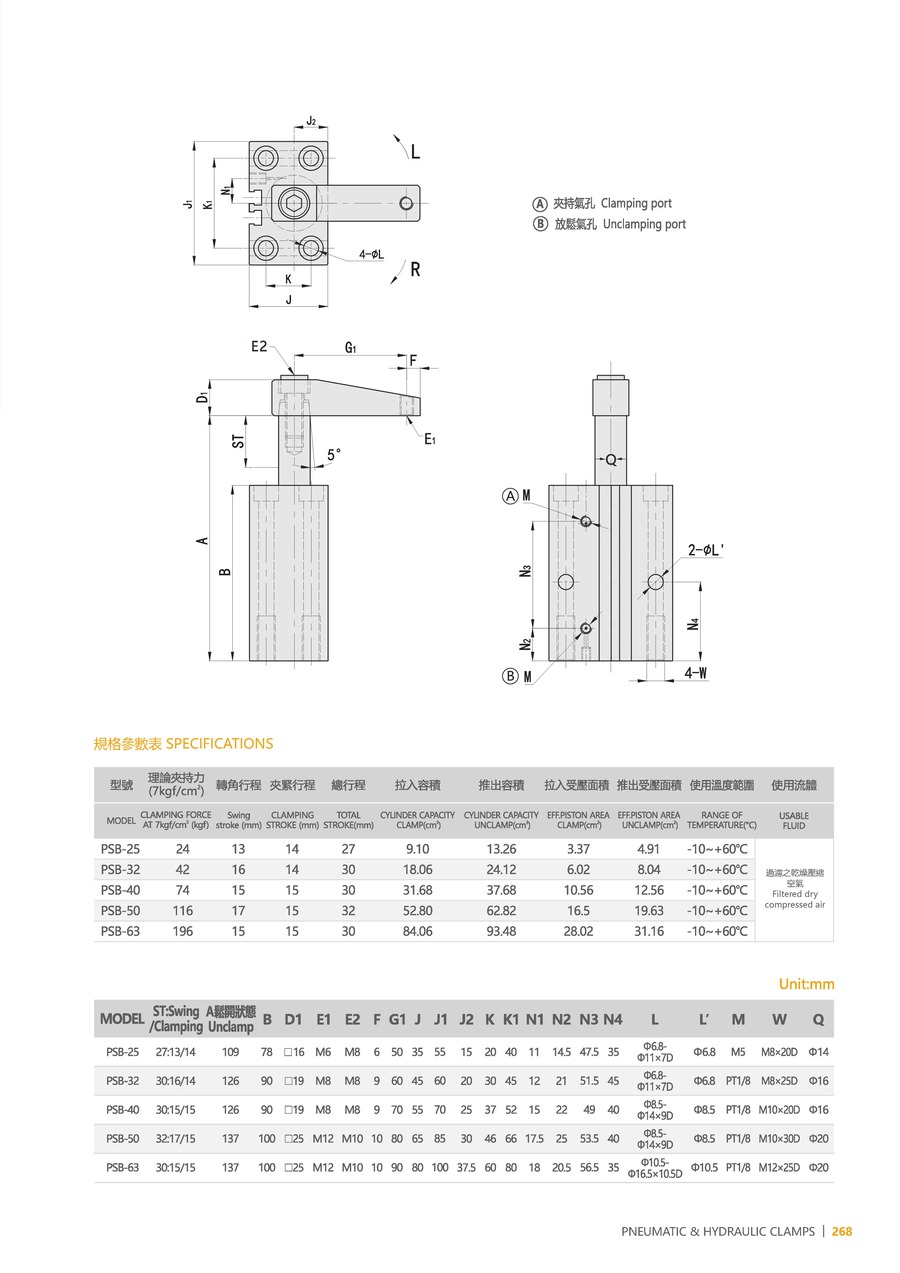

產品資料
| 型號 | PSB-25 | PSB-32 | PSB-40 | PSB-50 | PSB-63 |
|---|---|---|---|---|---|
| 理論夾持力(7kgf/cm²) | 24 | 42 | 74 | 116 | 196 |
| 轉角行程(mm) | 13 | 16 | 15 | 17 | 15 |
| 夾緊行程(mm) | 14 | 14 | 15 | 15 | 15 |
| 總行程(mm) | 27 | 30 | 30 | 32 | 30 |
| 拉入容積(cm³) | 9.1 | 18.06 | 31.68 | 52.8 | 84.06 |
| 推出容積(cm³) | 13.26 | 24.12 | 37.68 | 62.82 | 93.48 |
| 拉入受壓面積(cm²) | 3.37 | 6.02 | 10.56 | 16.5 | 28.02 |
| 推出受壓面積(cm²) | 4.91 | 8.04 | 12.56 | 19.63 | 31.16 |
| 使用溫度範圍(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
