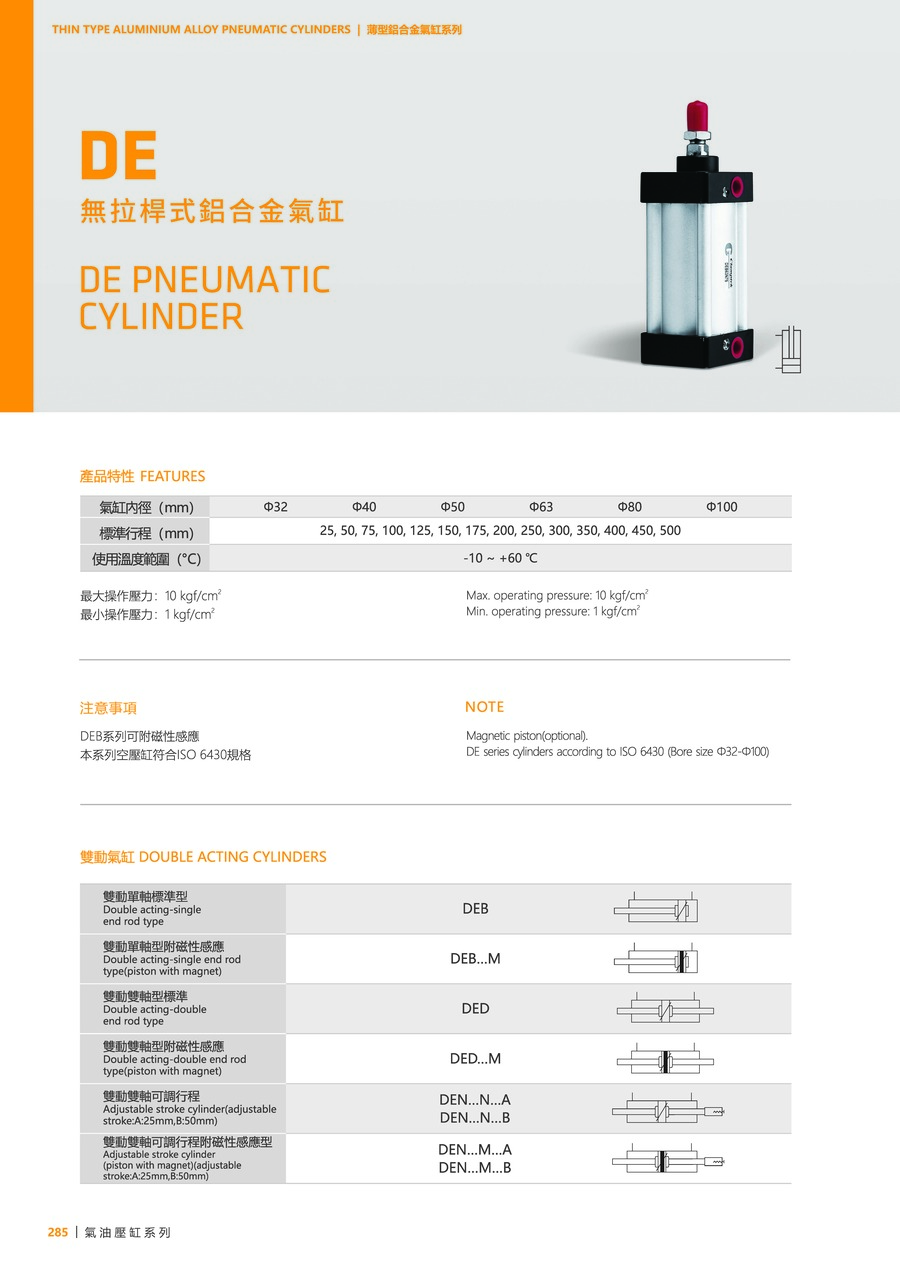

DE

產品資訊

最大操作壓力：10 kgf/cm²
最小操作壓力：1 kgf/cm²

注意事項：
DEB系列可附磁性感應。
本系列空壓缸符合ISO 6430規格。

使用流體：
過濾之乾燥壓縮空氣。

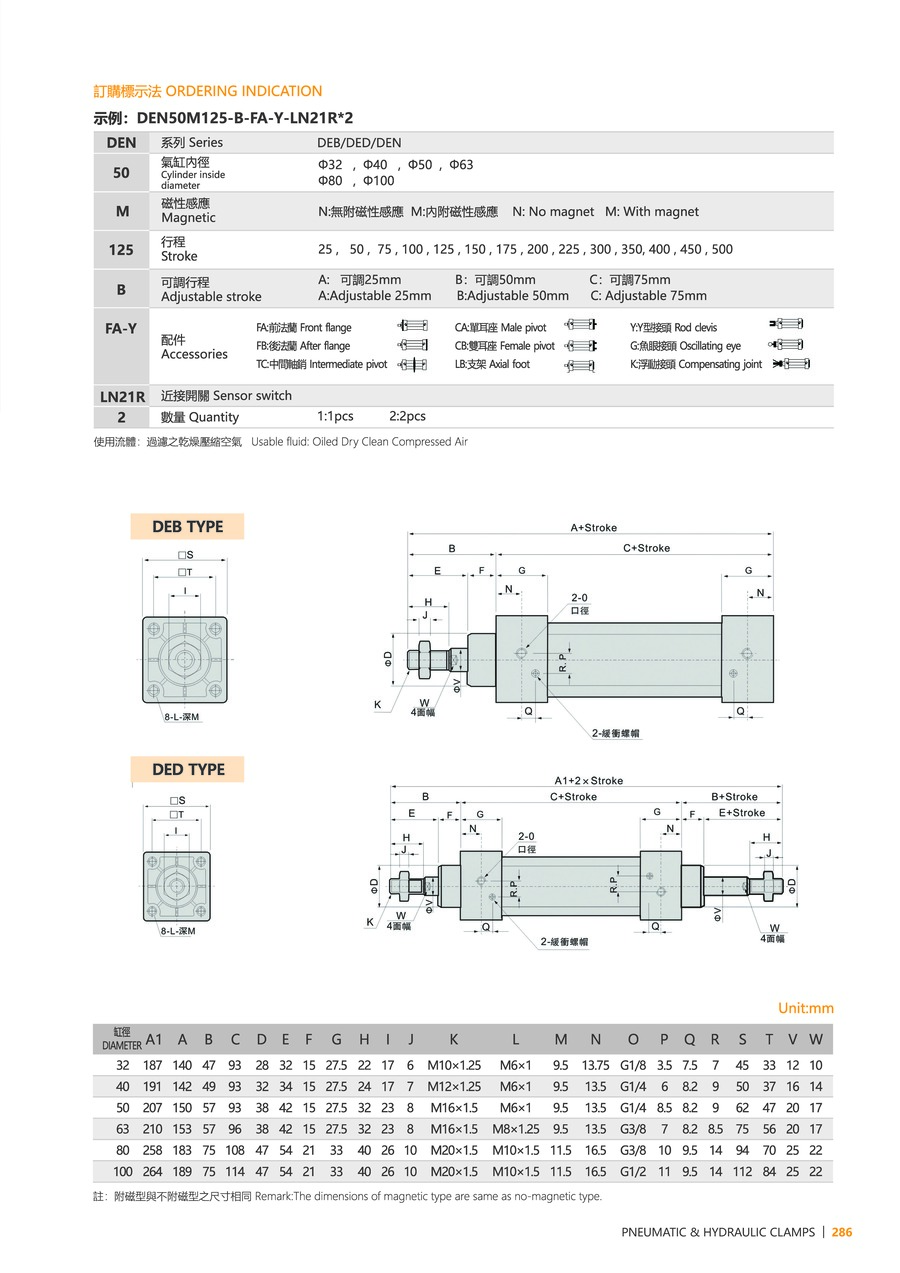

訂購標示法

（例如：DEN50M125-B-FA-Y-LN21R*2）

DEN	系列	DEB, DED, DEN
50	氣缸內徑	Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
M	磁性感應	N: 無附磁性感應, M: 內附磁性感應
125	行程	25, 50, 75, 100, 125, 150, 175, 200, 225, 300, 350, 400, 450, 500
B	可調行程	A: 可調25mm, B: 可調50mm, C: 可調75mm
FA-Y	配件	FA: 前法蘭, FB: 後法蘭, TC: 中間軸銷, CA: 單耳座, CB: 雙耳座, LB: 支架, Y: Y型接頭, G: 魚眼接頭, K: 浮動接頭
LN21R	近接開關	LN21R
2	數量	1: 1個, 2: 2個

產品資料

型號	DE-32	DE-40	DE-50	DE-63	DE-80	DE-100
氣缸內徑(mm)	Ø32	Ø40	Ø50	Ø63	Ø80	Ø100
標準行程(mm)	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500	20, 50, 75, 100, 125,150, 175, 200, 250, 300, 350, 400, 450, 500
使用溫度範圍(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
