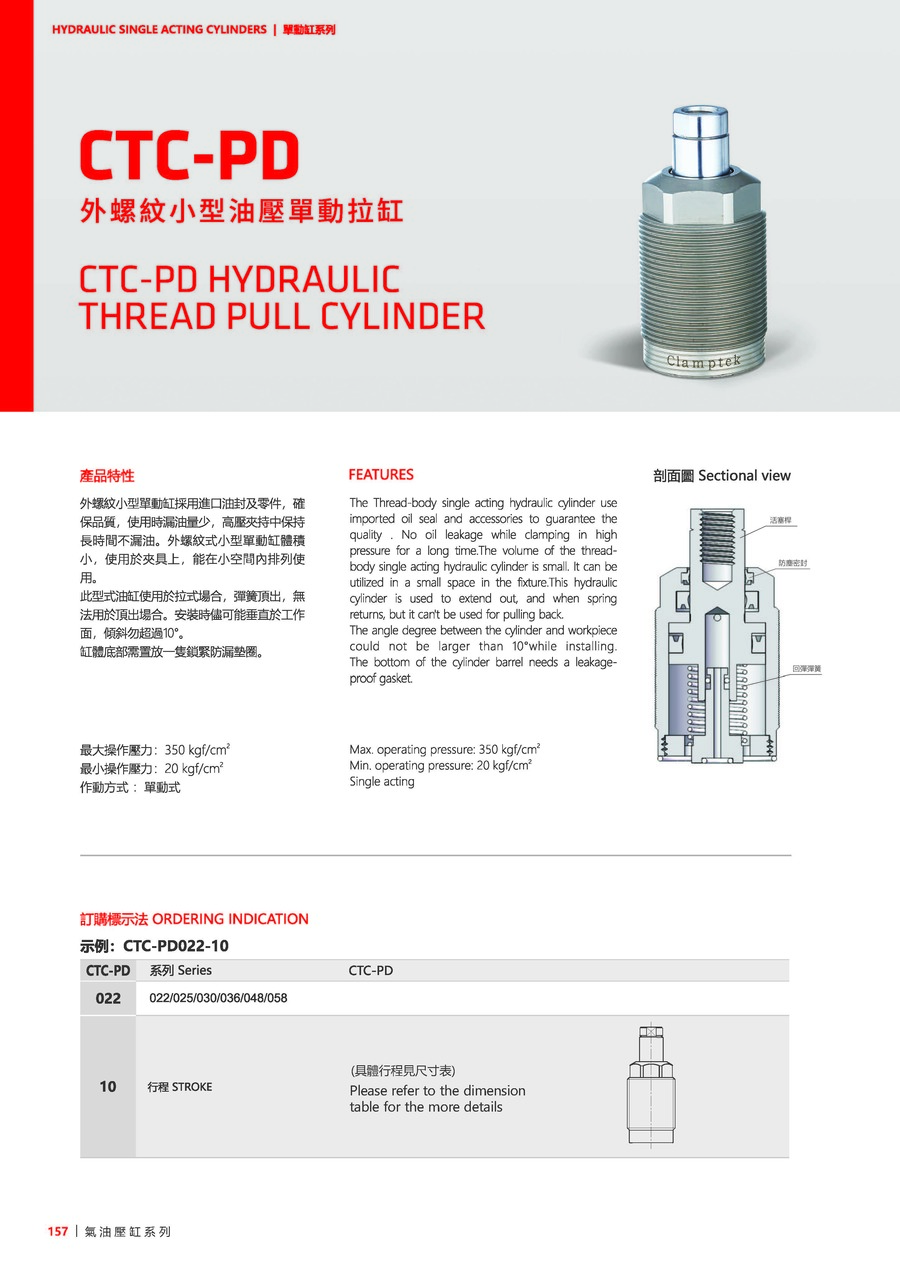

CTC-PD

產品資訊

外螺紋小型單動缸採用進口油封及零件，確保品質，使用時漏油量少，高壓夾持中保持長時間不漏油。
外螺紋式小型單動缸體積小，使用於夾具上，能在小空間內排列使用。
此型式油壓缸使用於拉式場合，彈簧頂出，無法用於頂出場合。
安裝時盡可能垂直於工作面，傾斜勿超過10°。
缸體底部需置放一個鎖緊防漏墊圈。

最大操作壓力：350 kgf/cm²
最小操作壓力：20 kgf/cm²
作動方式 ：單動式
使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

CTC-PD
022
10

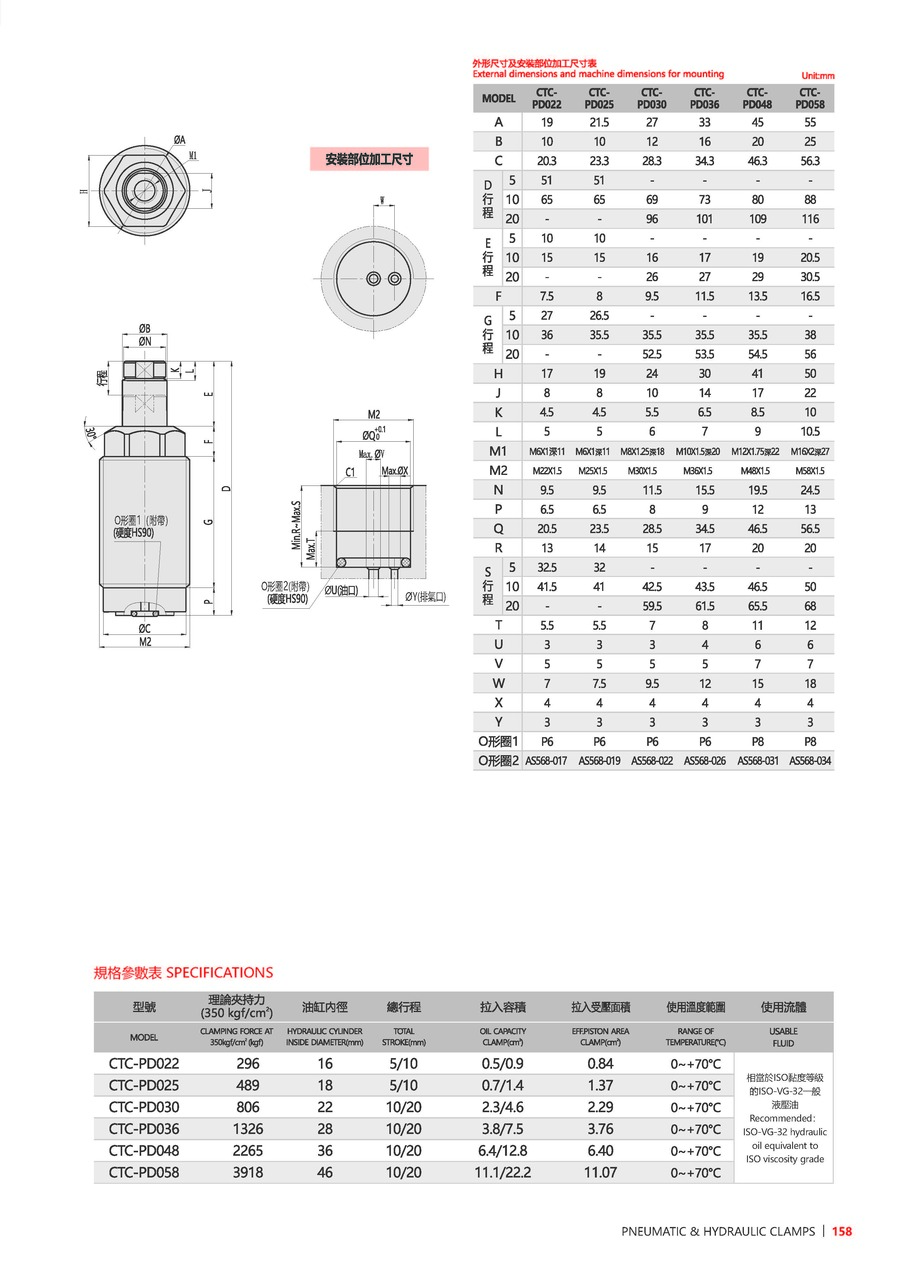

產品資料

型號 CTC-PD022 CTC-PD025 CTC-PD030 CTC-PD036 CTC-PD048 CTC-PD058
理論夾持力(350kgf/cm²) 296 489 806 1326 2265 3918
油缸內徑(mm) 16 18 22 28 36 46
總行程(mm) 5, 10 5, 10 10, 20 10, 20 10, 20 10, 20
拉入容積(cm³) 0.5, 0.9 0.7, 1.4 2.3, 4.6 3.8, 7.5 6.4, 12.8 11.1, 22.2
拉入受壓面積(cm²) 0.84 1.37 2.29 3.76 6.4 11.07
使用溫度(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
