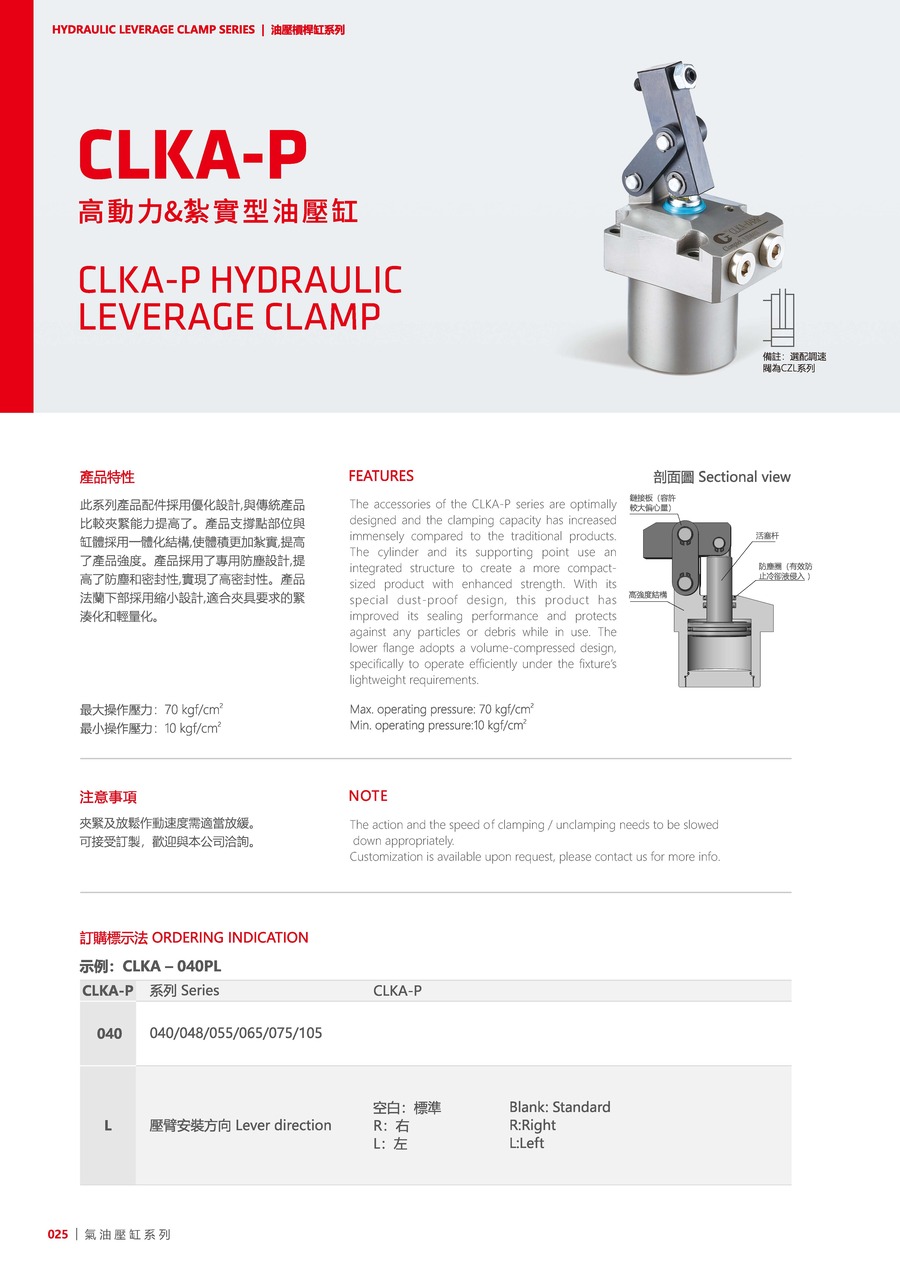

CLKA-P

產品資訊

此系列產品配件採用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體採用一體化結構，使體積更加紮實，提高了產品強度。
產品採用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部採用縮小設計，適合夾具要求的緊湊化和輕量化。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²

注意事項：
夾緊及放鬆作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CLKA-040PL）

CLKA-P	系列	CLKA-P
040	-	040, 048, 055, 065, 075, 105
L	壓臂安裝方向	空白: 標準, R: 右, L: 左

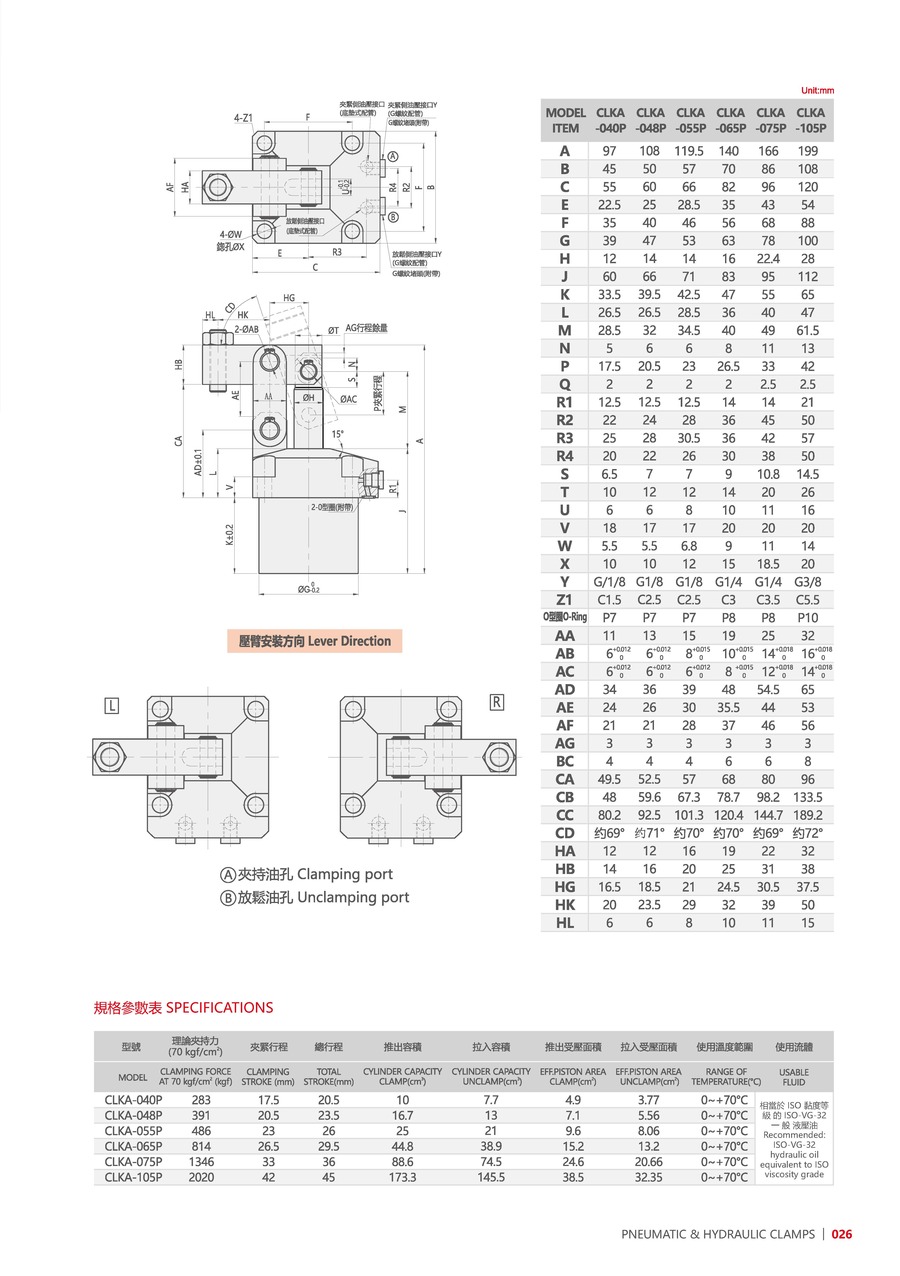

產品資料

型號	CLKA-040P	CLKA-048P	CLKA-055P	CLKA-065P	CLKA-075P	CLKA-105P
理論夾持力(70kgf/cm²)	283	391	486	814	1346	2020
夾緊行程(mm)	17.5	20.5	23	26.5	33	42
總行程(mm)	20.5	23.5	26	29.5	36	45
推出容積(cm³)	10	16.7	25	44.8	88.6	173.3
拉入容積(cm³)	7.7	13	21	38.9	74.5	145.5
推出受壓面積(cm²)	4.9	7.1	9.6	15.2	24.6	38.5
拉入受壓面積(cm²)	3.77	5.56	8.06	13.2	20.66	32.35
使用溫度範圍(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
