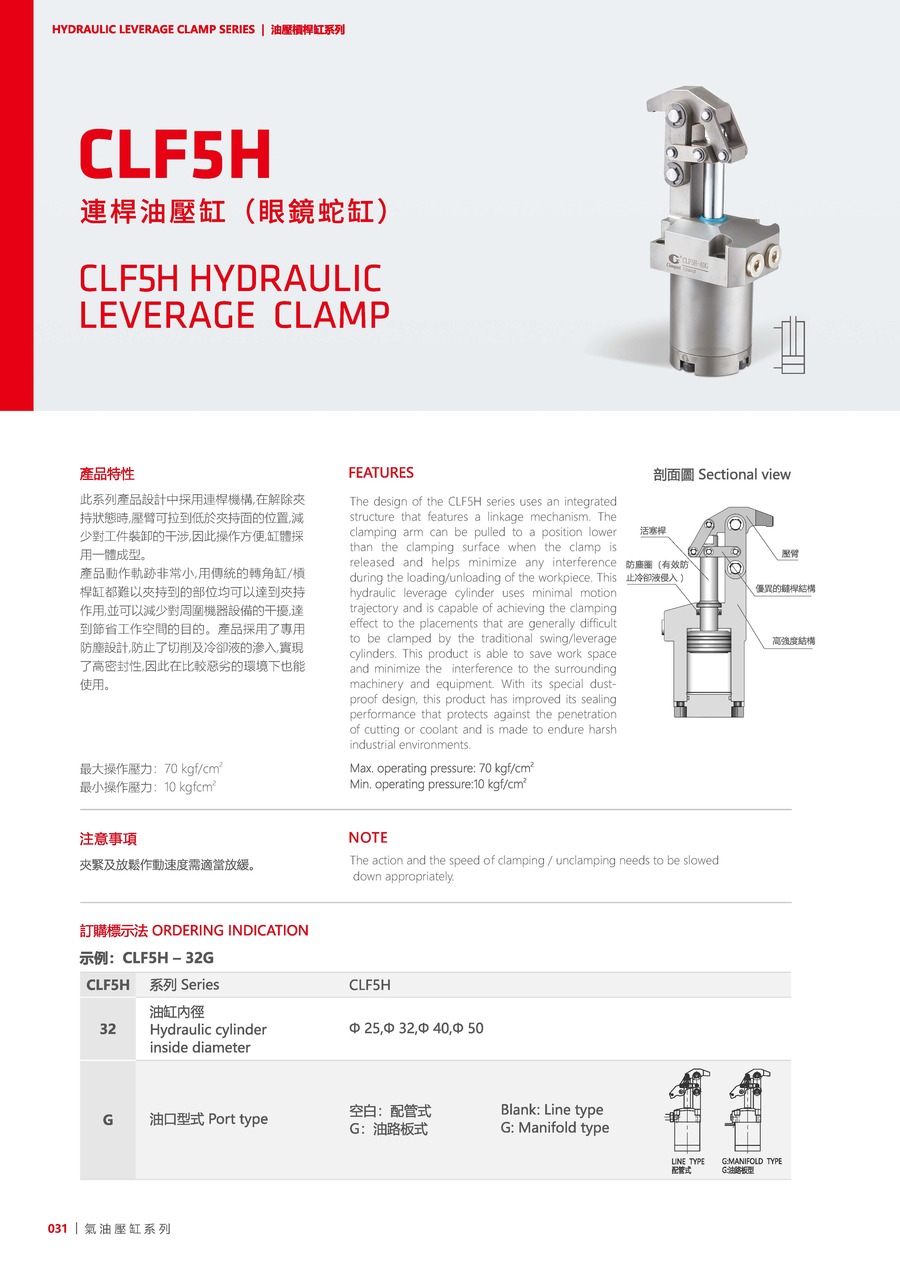

CLF5H

產品資訊

此系列產品設計中採用連桿機構，在解除夾持狀態時，壓臂可拉到低於夾持面的位置，減少對工件裝卸的干涉，因此操作方便，缸體採用一體成型。
產品動作軌跡非常小，用傳統的轉角缸/槓桿缸都難以夾持到的部位均可以達到夾持作用，並可以減少對周圍機器設備的干擾，達到節省工作空間的目的。
產品採用了專用防塵設計，防止了切削及冷卻液的滲入，實現了高密封性，因此在比較惡劣的環境下也能使用。

最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²

注意事項：
夾緊及放鬆作動速度需適當放緩。

使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。

訂購標示法

（例如：CLF5H-32G）

CLF5H	系列	CLF5H
32	油缸內徑	Ø25, Ø32, Ø40, Ø50

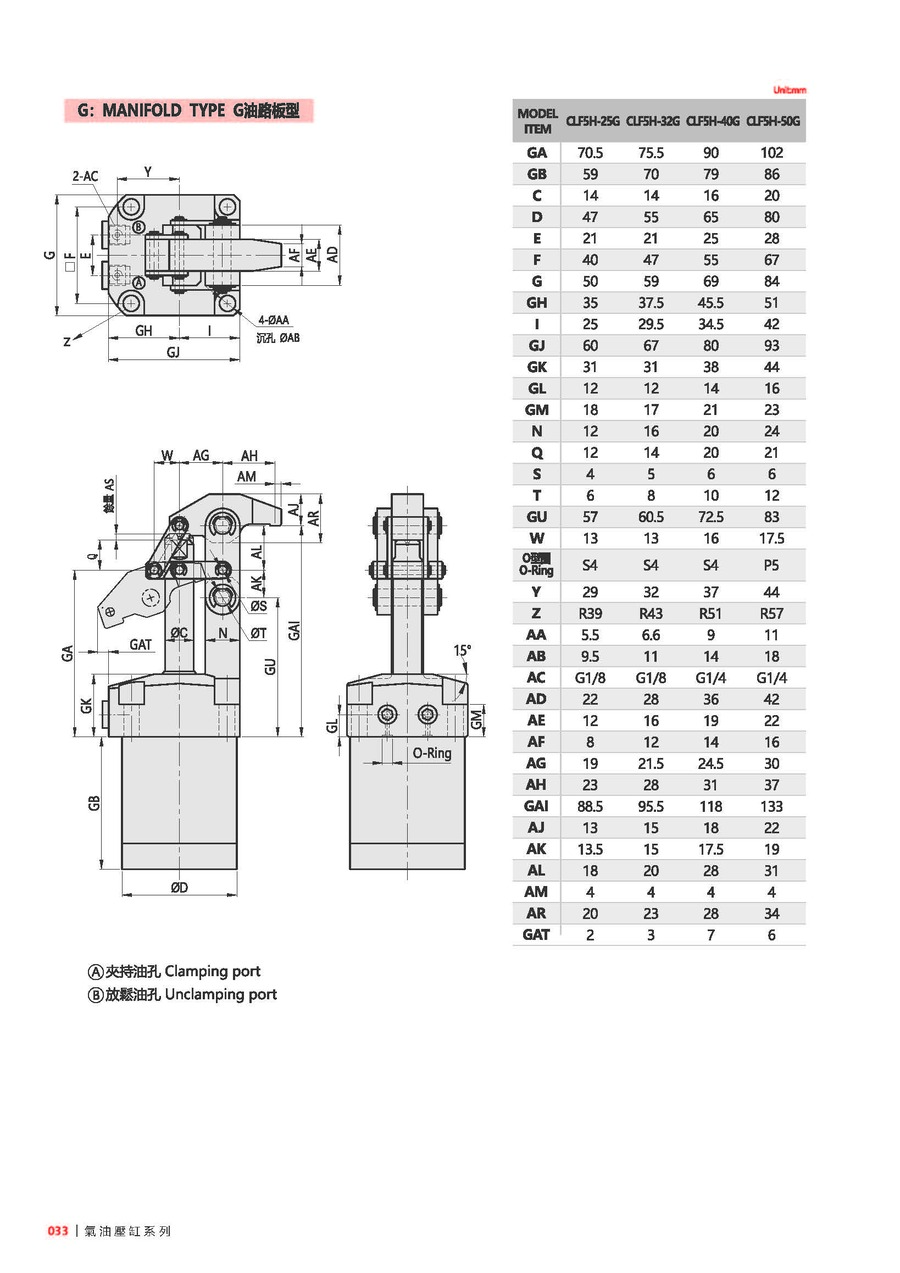

G	油口型式	空白: 配管式, G: 油路板式

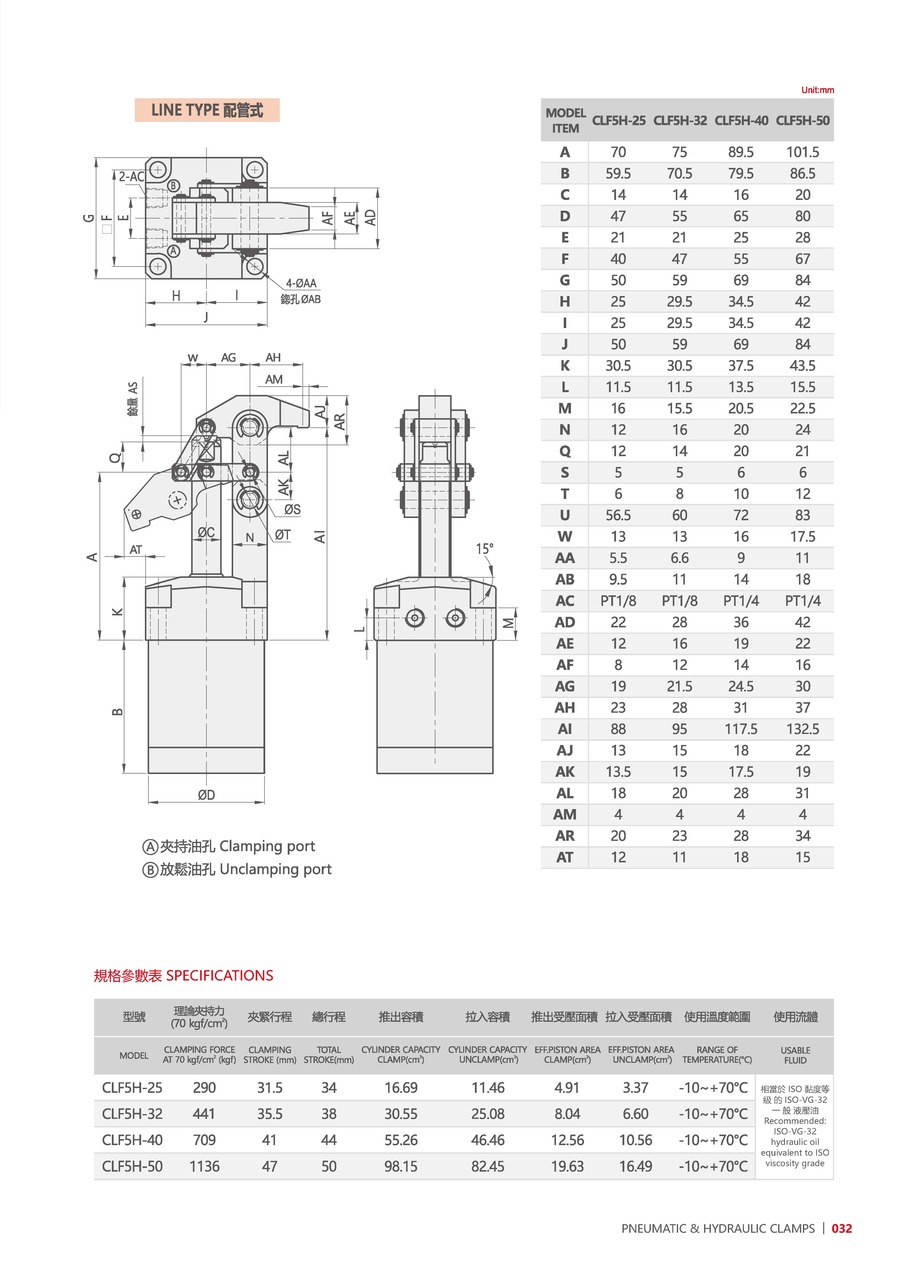

產品資料

型號	CLF5H-25	CLF5H-32	CLF5H-40	CLF5H-50
理論夾持力(70kgf/cm²)	290	441	709	1136
夾緊行程(mm)	31.5	35.5	41	47
總行程(mm)	34	38	44	50
推出容積(cm³)	16.69	30.55	55.26	98.15
拉入容積(cm³)	11.46	25.08	46.46	82.45
推出受壓面積(cm²)	4.91	8.04	12.56	19.63
拉入受壓面積(cm²)	3.37	6.6	10.56	16.49
使用溫度範圍(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
