CHSG

產品資訊

注意事項：
工作媒介: 相當於ISO黏度等級的ISO-VG-32 一般液壓油。
缸管材質: 碳鋼管。

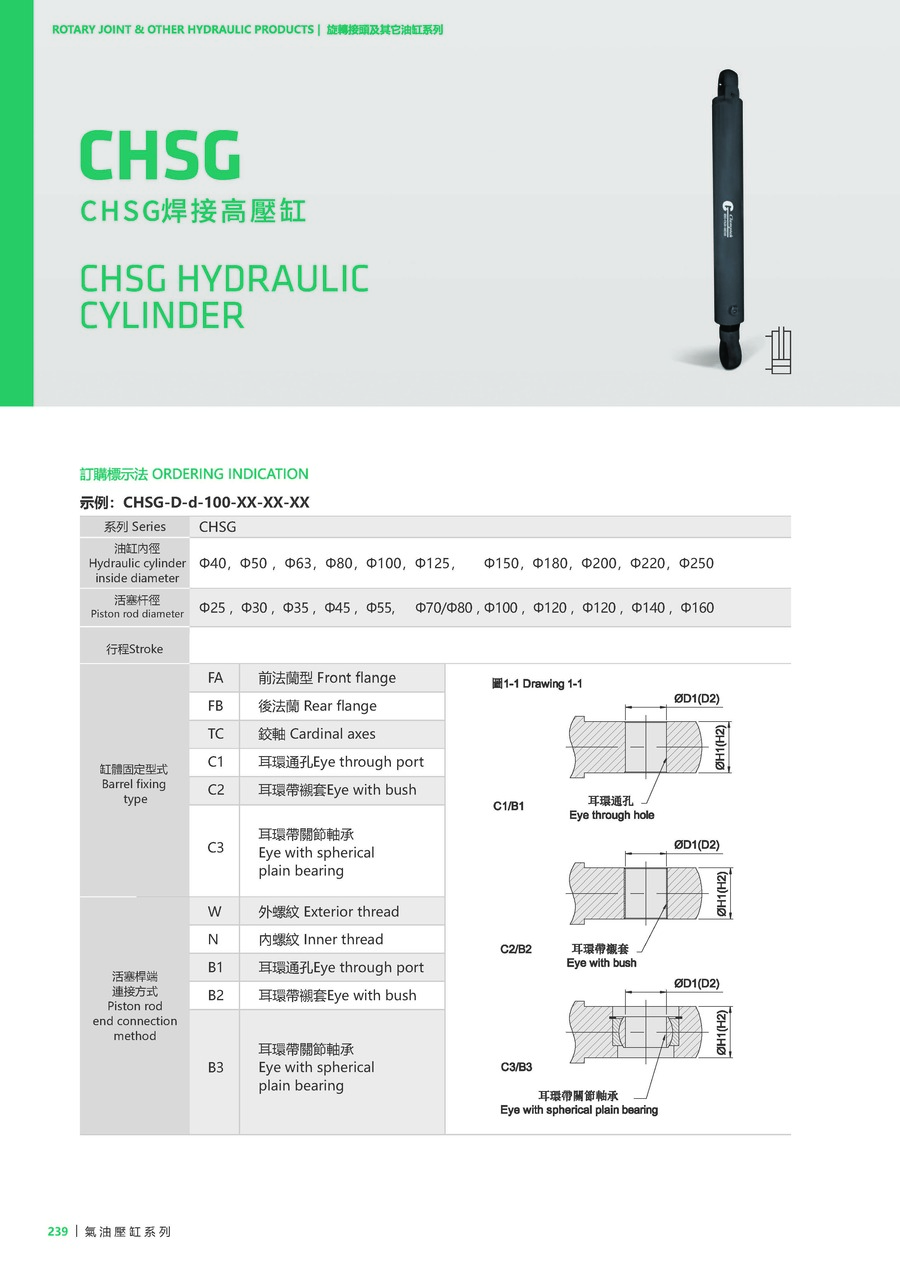

訂購標示法

（例如：CHSG-D-d-100-XX-XX-XX）

CHSG	系列	CHSG
D	油缸內徑	Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200, Ø225, Ø250
d	活塞桿徑	Ø25, Ø30, Ø35, Ø45, Ø55, Ø70, Ø80, Ø100, Ø120, Ø140, Ø160

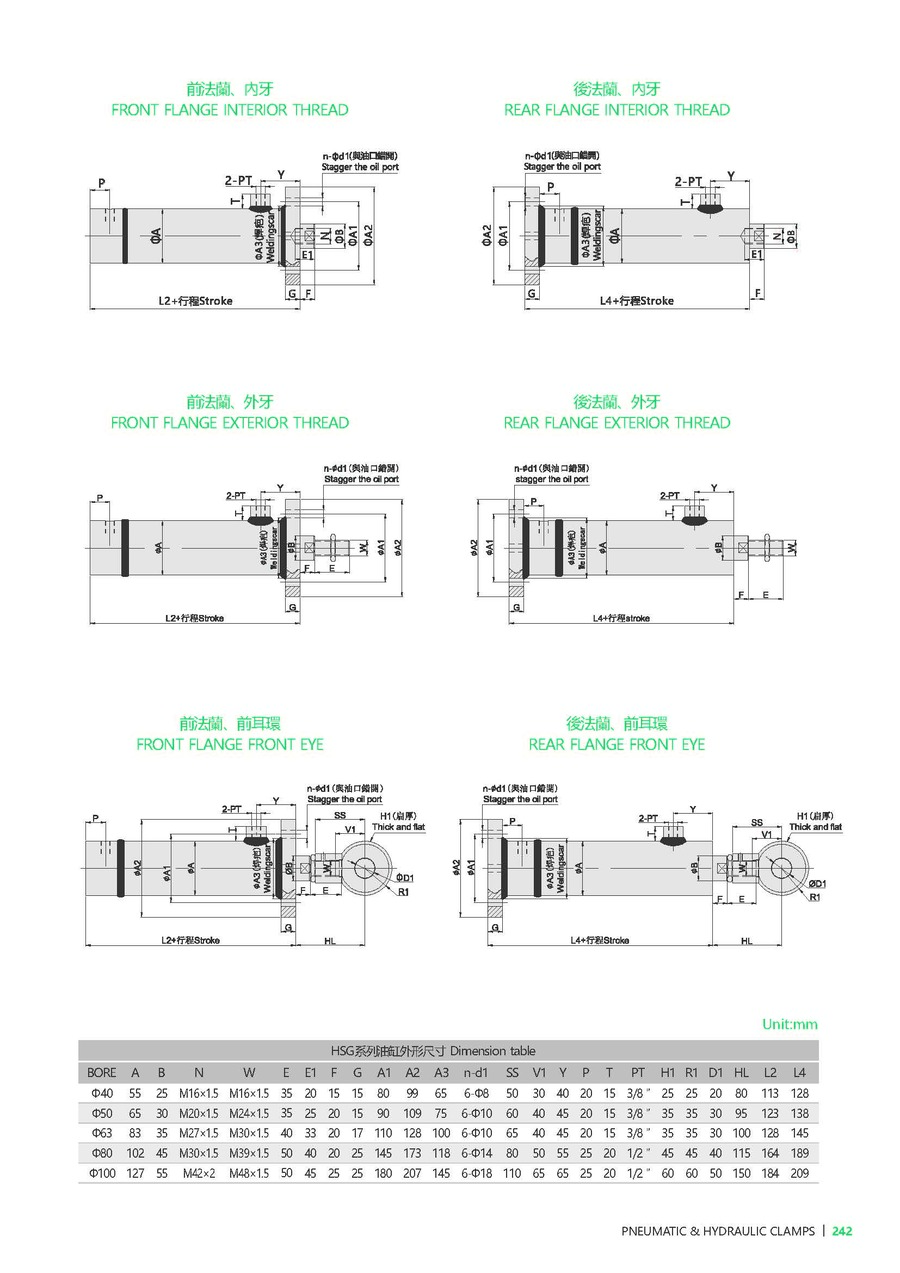

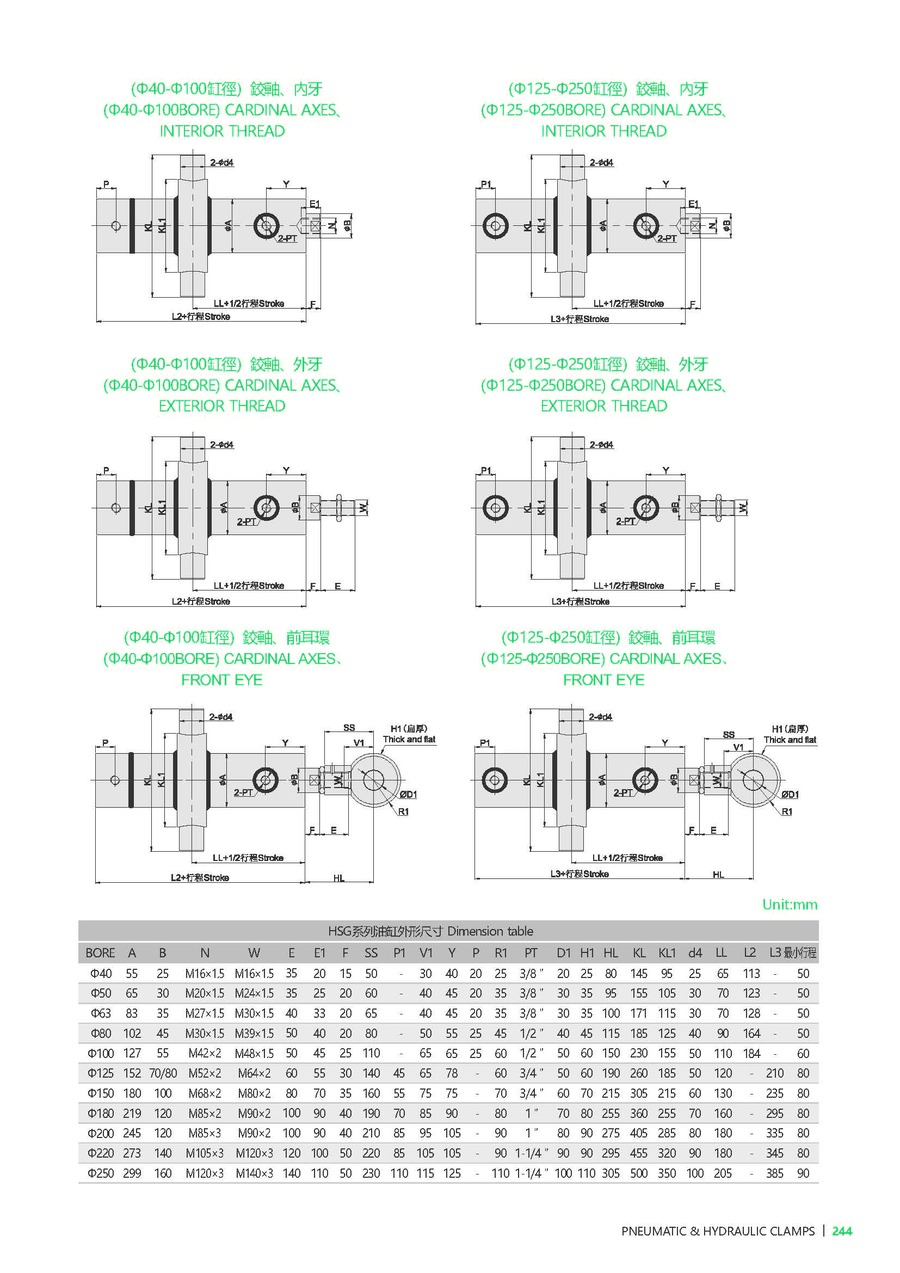

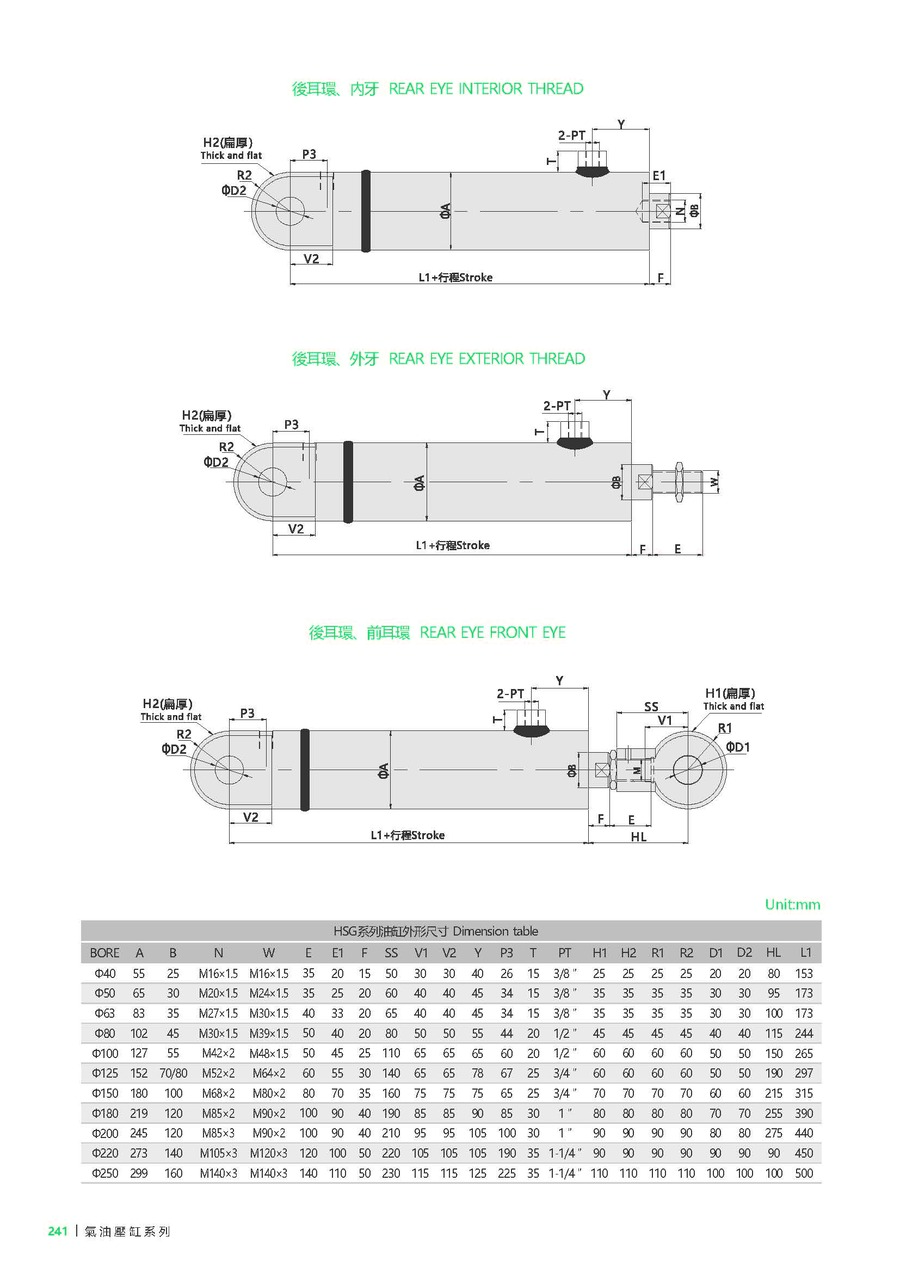

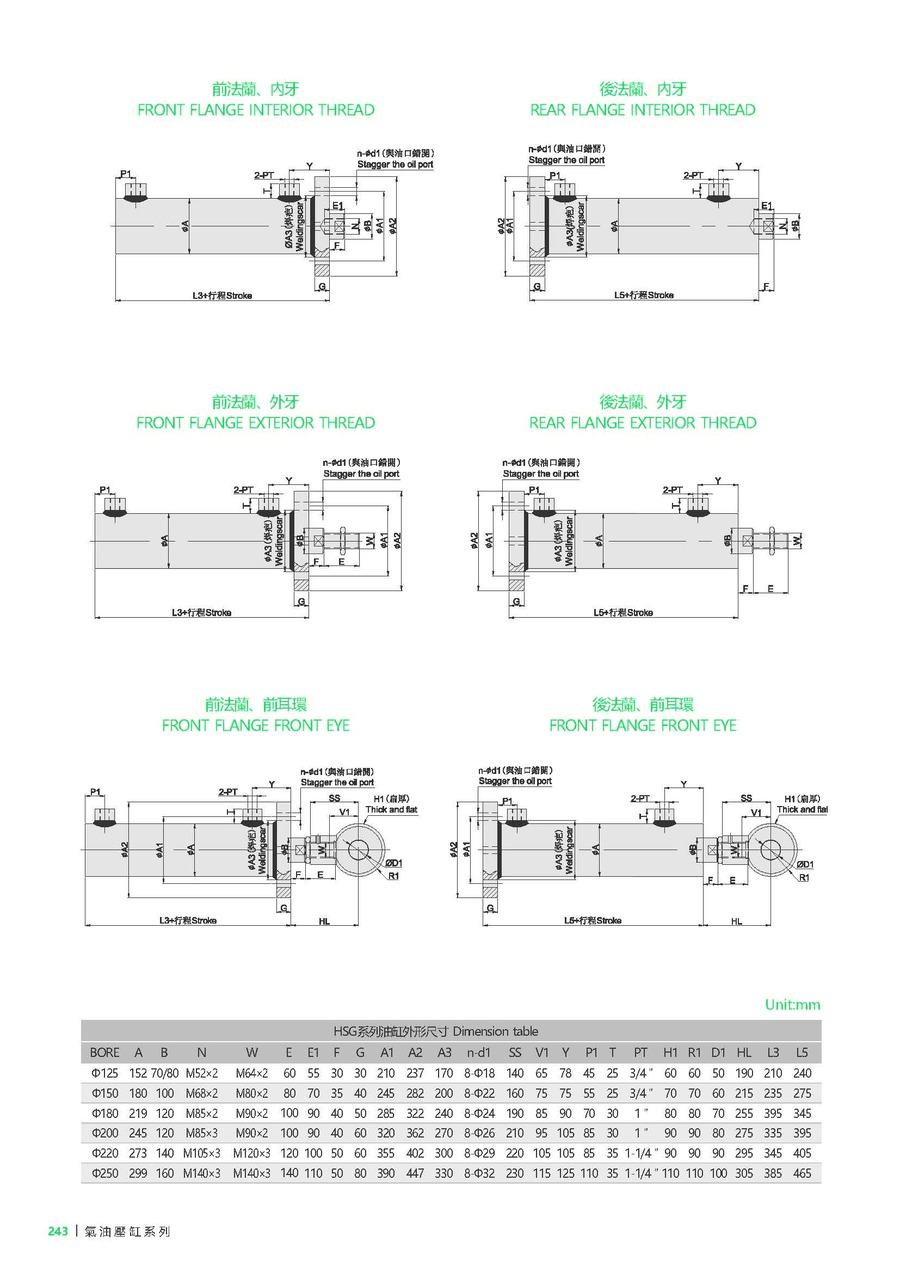

100	行程	請見下方圖檔
XX	缸體固定型式	FA: 前法蘭型, FB: 後法蘭型, TC: 鉸軸, C1: 耳環通孔, C2: 耳環帶襯套, C3: 耳環帶關節軸承
XX	活塞桿端連接方式	W: 外螺紋, N: 內螺紋, B1: 耳環通孔, B2: 耳環帶襯套, B3: 耳環帶關節軸承

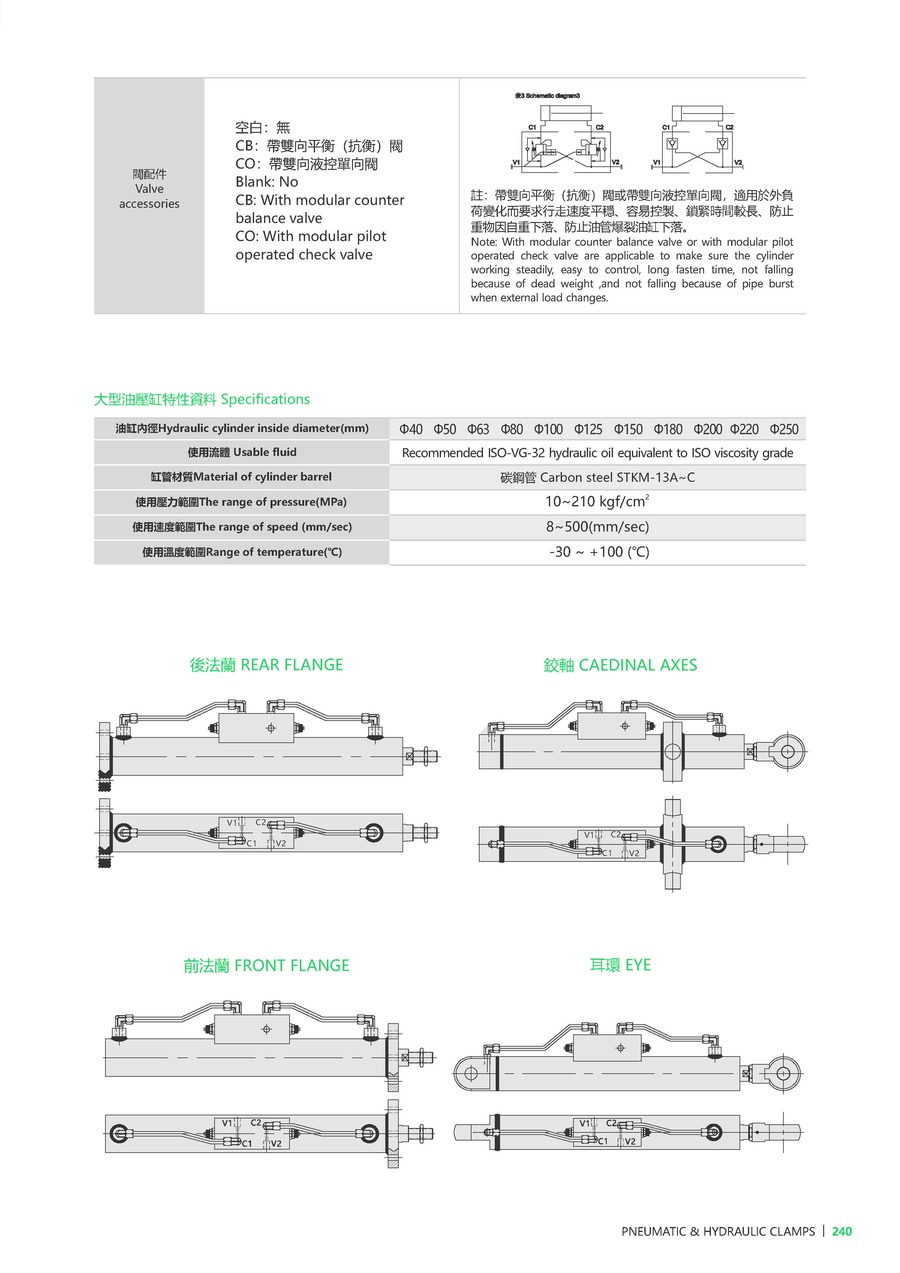

XX	閥配件	空白: 無, CB: 帶雙向平衡(抗衡)閥, CO: 帶雙向液控單向閥

產品資料

型號	CHSG-40	CHSG-50	CHSG-63	CHSG-80	CHSG-100	CHSG-125	CHSG-150	CHSG-180	CHSG-200	CHSG-220	CHSG-250
油缸內徑(mm)	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125	Ø150	Ø180	Ø200	Ø225	Ø250
使用壓力範圍	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²	10-210kg/cm²
使用速度範圍(mm/sec)	8-500	8-500	8-500	8-500	8-500	8-500	8-500	8-500	8-500	8-500	8-500
使用溫度(°C)	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C	-30~+100°C
