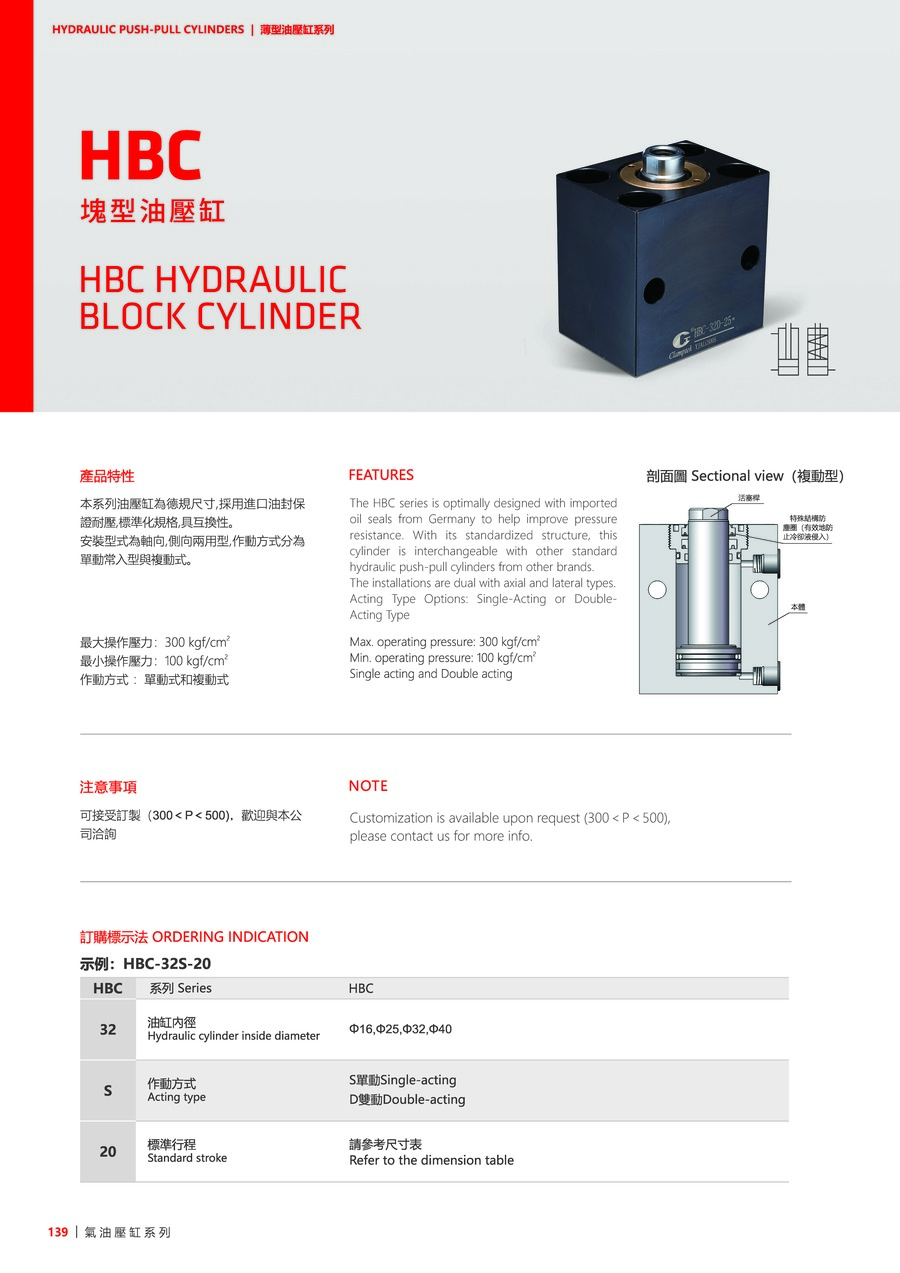

HBC
產品資訊
本系列油壓缸為德規尺寸，採用進口油封保證耐壓，標準化規格，具互換性。
安裝型式為軸向、側向兩用型，作動方式分為單動常入型與複動型。
最大操作壓力：300 kgf/cm²
最小操作壓力：100 kgf/cm²
作動方式 ：單動式和複動式
安裝型式為軸向、側向兩用型，作動方式分為單動常入型與複動型。
最大操作壓力：300 kgf/cm²
最小操作壓力：100 kgf/cm²
作動方式 ：單動式和複動式
產品中心
注意事項：
可接受訂製(300＜P＜500)，歡迎與本公司洽詢。
使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。
可接受訂製(300＜P＜500)，歡迎與本公司洽詢。
使用流體：
相當於ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
| HBC | ||
|---|---|---|
| 32 | ||
| S | ||
| 20 |

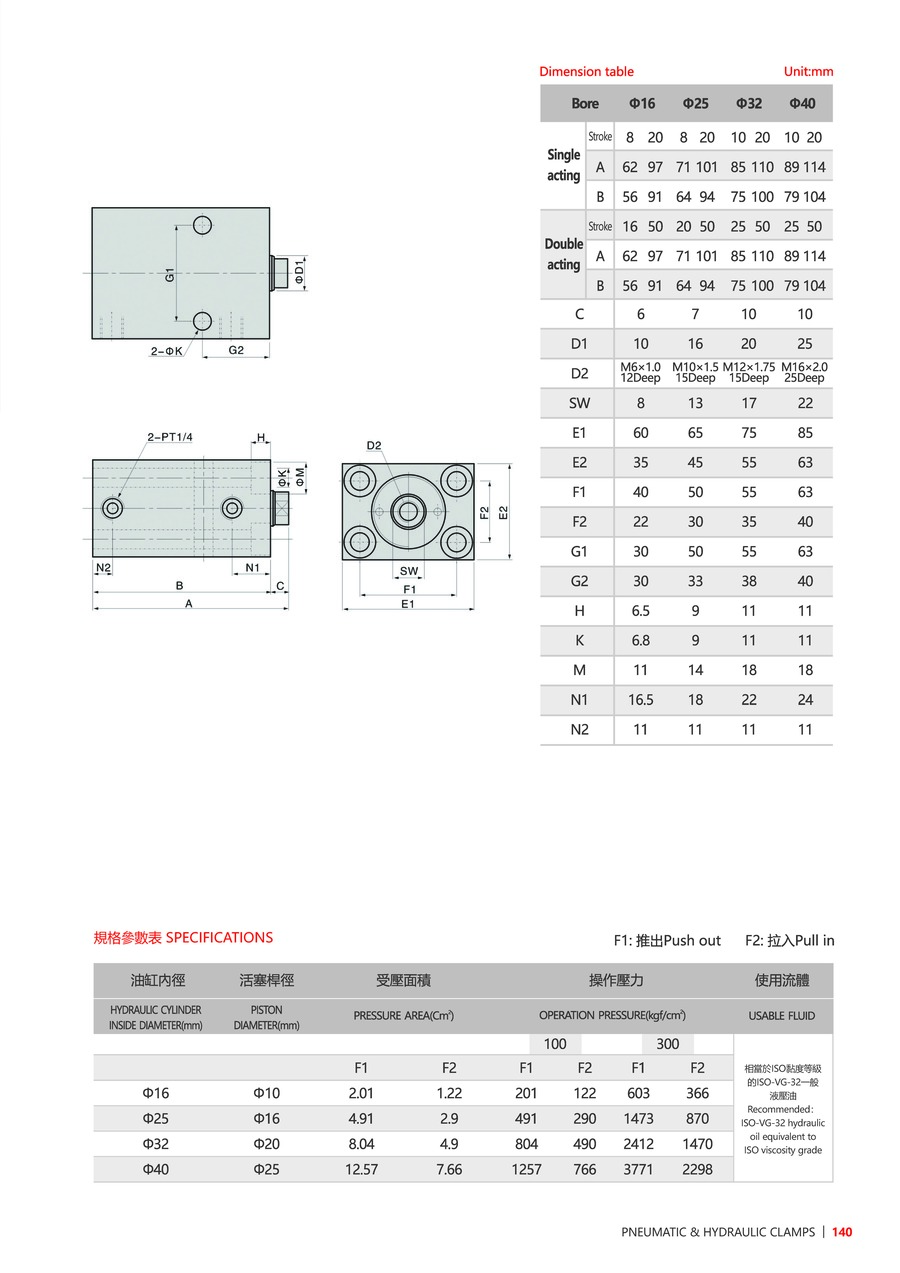

產品資料
| 型號 | HBC-16 | HBC-25 | HBC-32 | HBC-40 |
|---|---|---|---|---|
| 活塞桿徑(mm) | Ø10 | Ø16 | Ø20 | Ø25 |
| 受壓面積F1(cm²) | 2.01 | 4.91 | 8.04 | 12.57 |
| 受壓面積F2(cm²) | 1.22 | 2.9 | 4.9 | 7.66 |
| 操作壓力100(F1)(kgf/cm²) | 201 | 491 | 804 | 1257 |
| 操作壓力100(F2)(kgf/cm²) | 122 | 290 | 490 | 766 |
| 操作壓力300(F1)(kgf/cm²) | 603 | 1473 | 2412 | 3771 |
| 操作壓力300(F2)(kgf/cm²) | 366 | 870 | 1470 | 2298 |
