CHO

產品資訊

注意事項：
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。

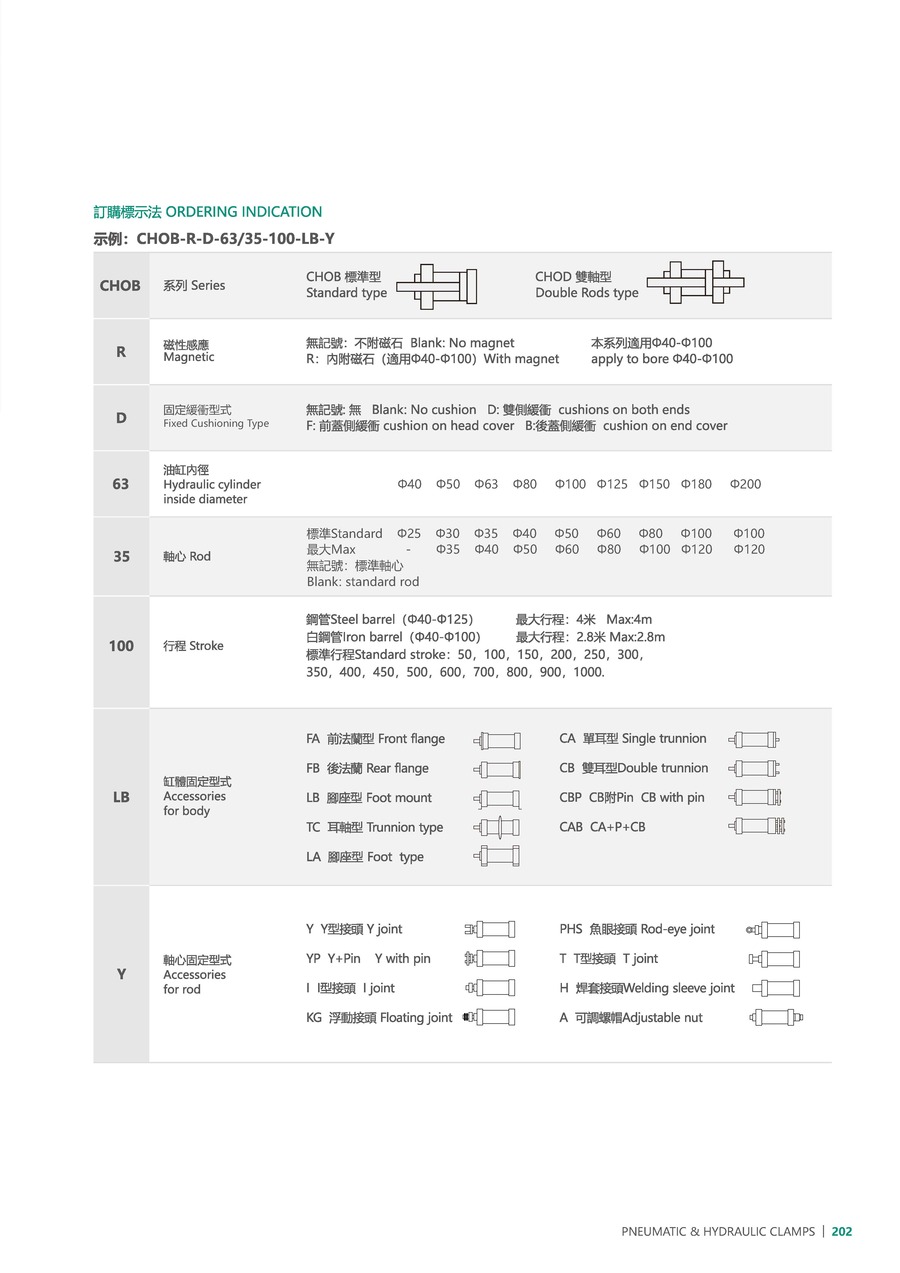

訂購標示法

（例如：CHOB-R-D-63/35-100-LB-Y）

CHOB	系列	CHOB: 標準型, CHOD: 雙軸型
R	磁性感應	無記號: 不附磁石, R: 內附磁石(適用Ø40-Ø100)
D	固定緩衝型式	無記號: 無, D: 雙側緩衝, F: 前蓋側緩衝, B: 後蓋側緩衝
63	油缸內徑	Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200
35	軸心	無記號: 標準軸心, 其餘軸心尺寸請見下方圖檔
100	行程	標準行程: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000

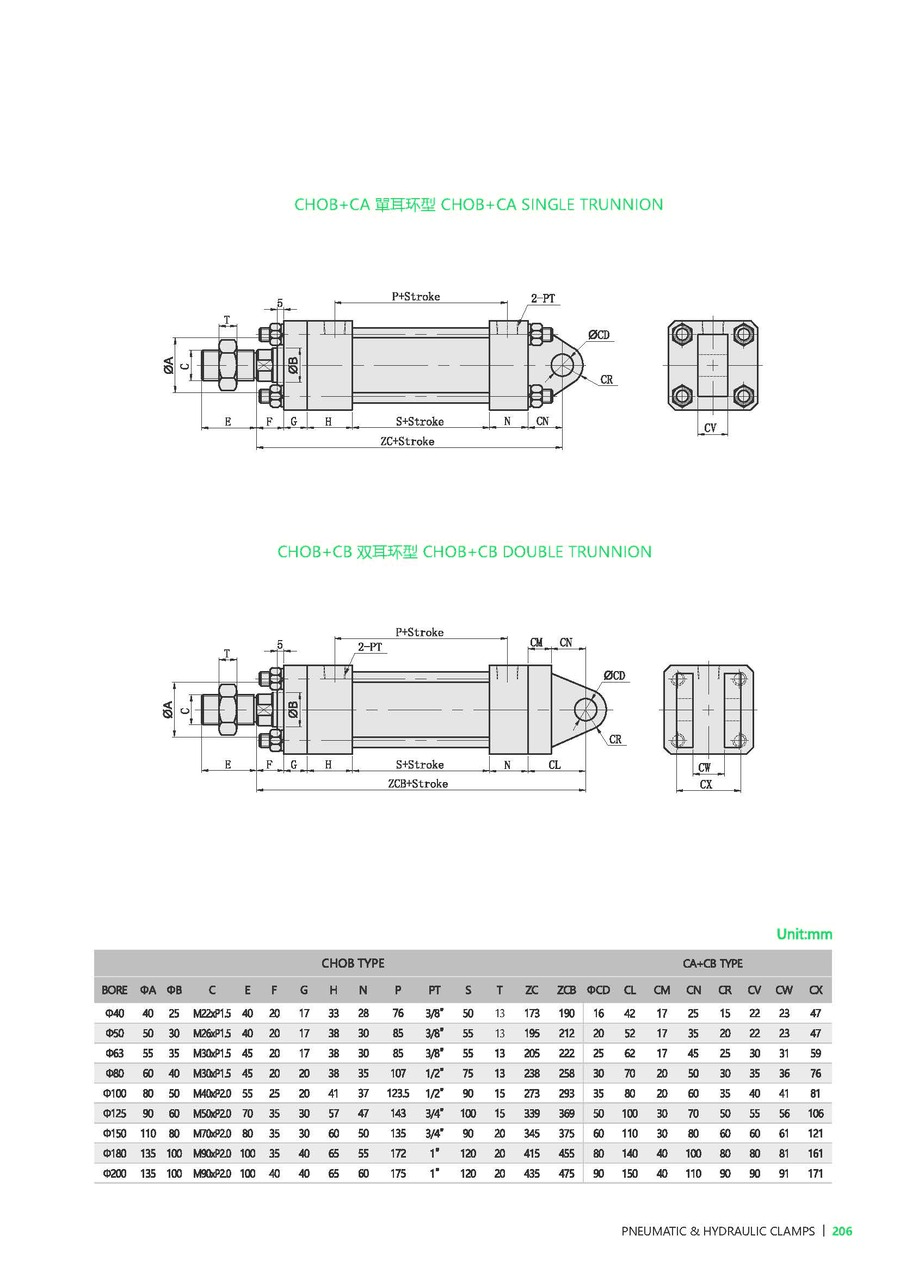

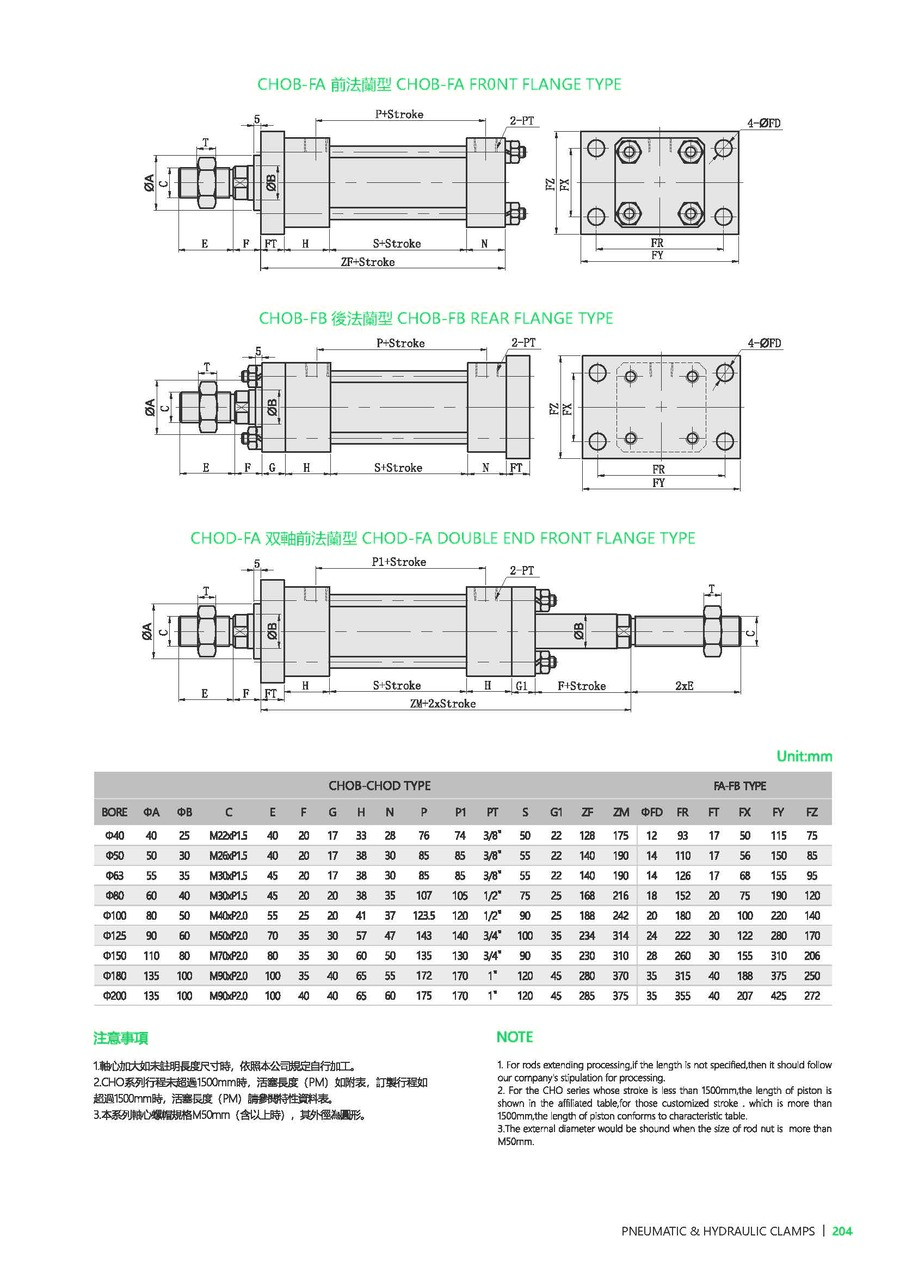

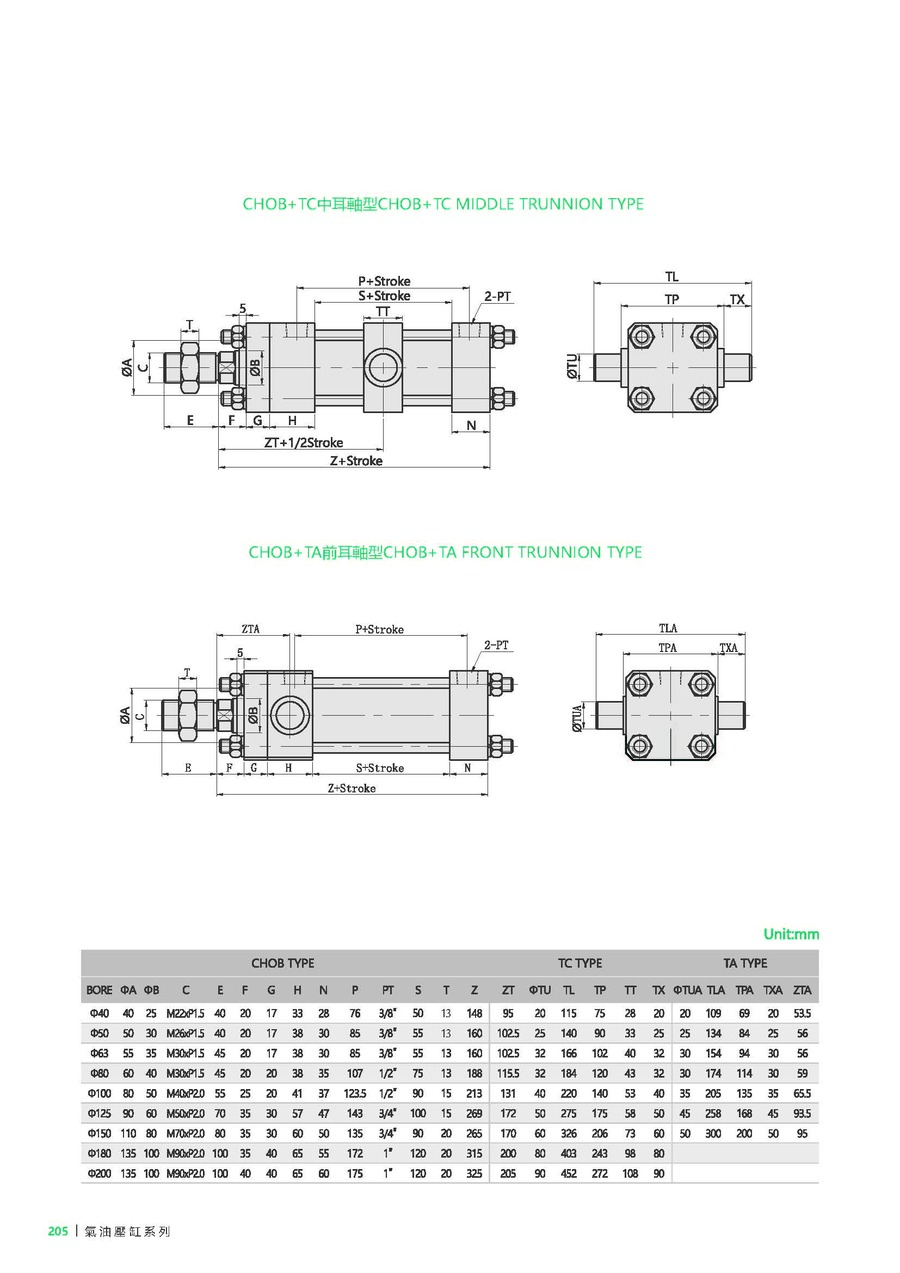

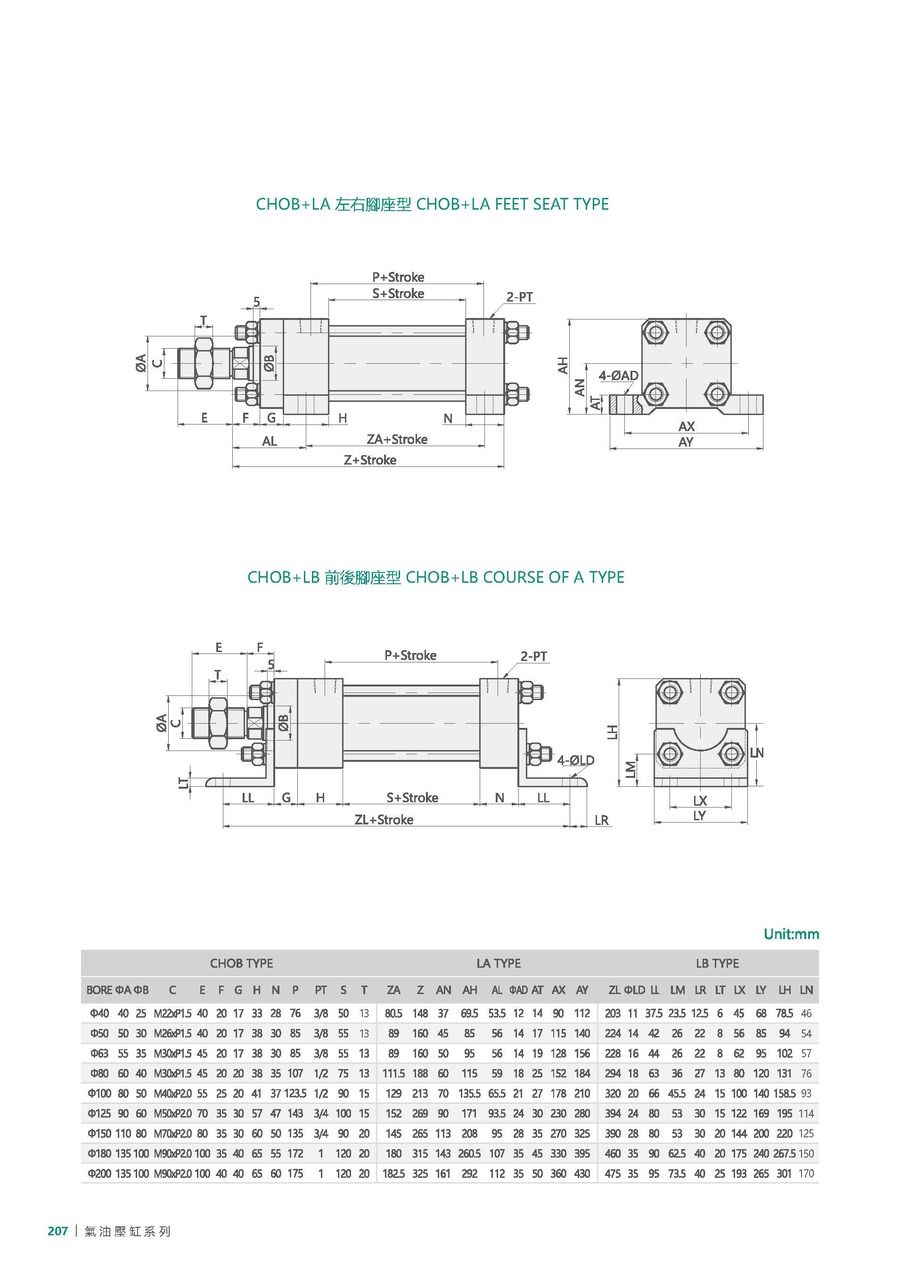

LB	缸體固定型式	FA: 前法蘭型, FB: 後法蘭, LB: 腳座型, TC: 耳軸型, LA: 腳座型, CA: 單耳型, CB: 雙耳型, CBP: CB+Pin, CAB: CA+P+CB

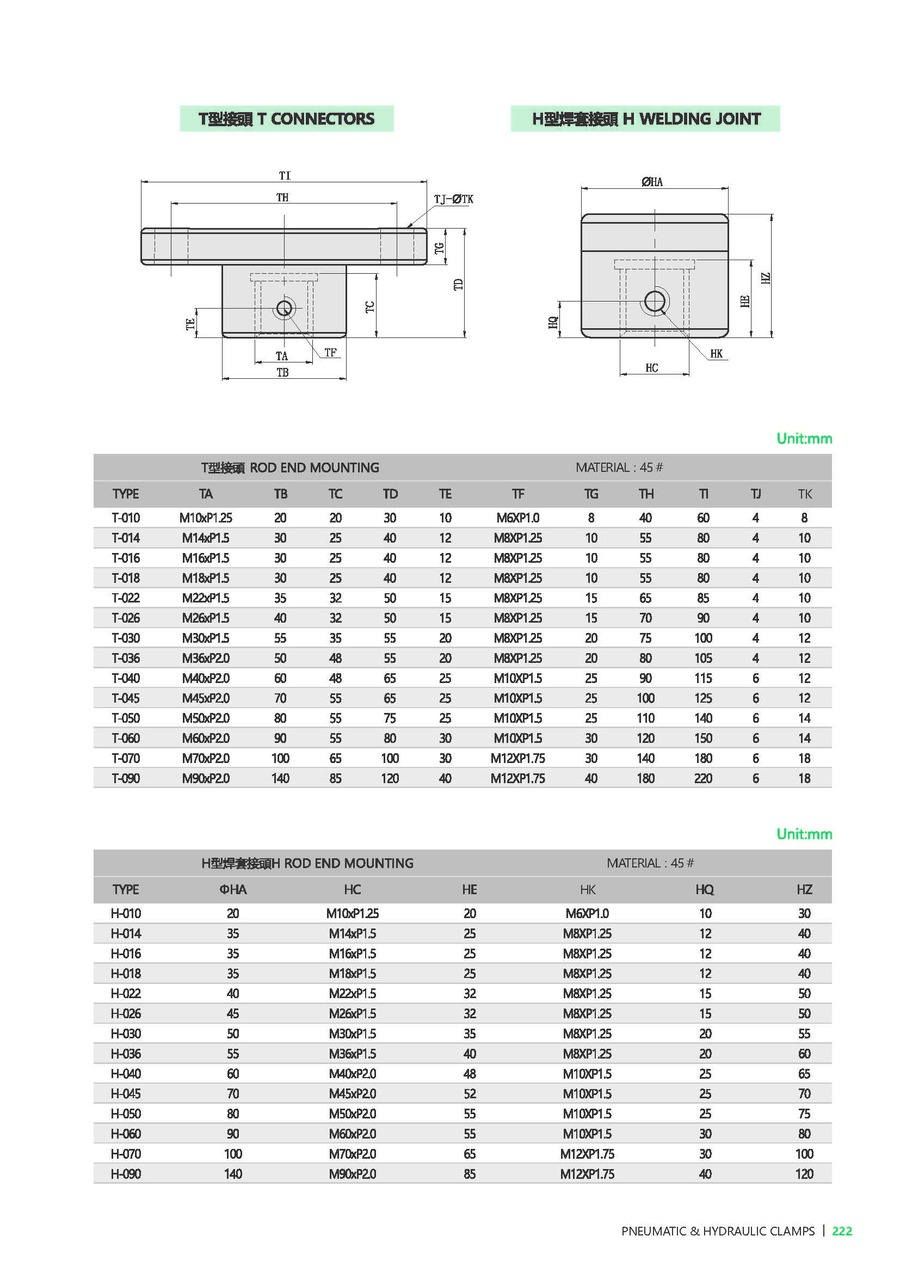

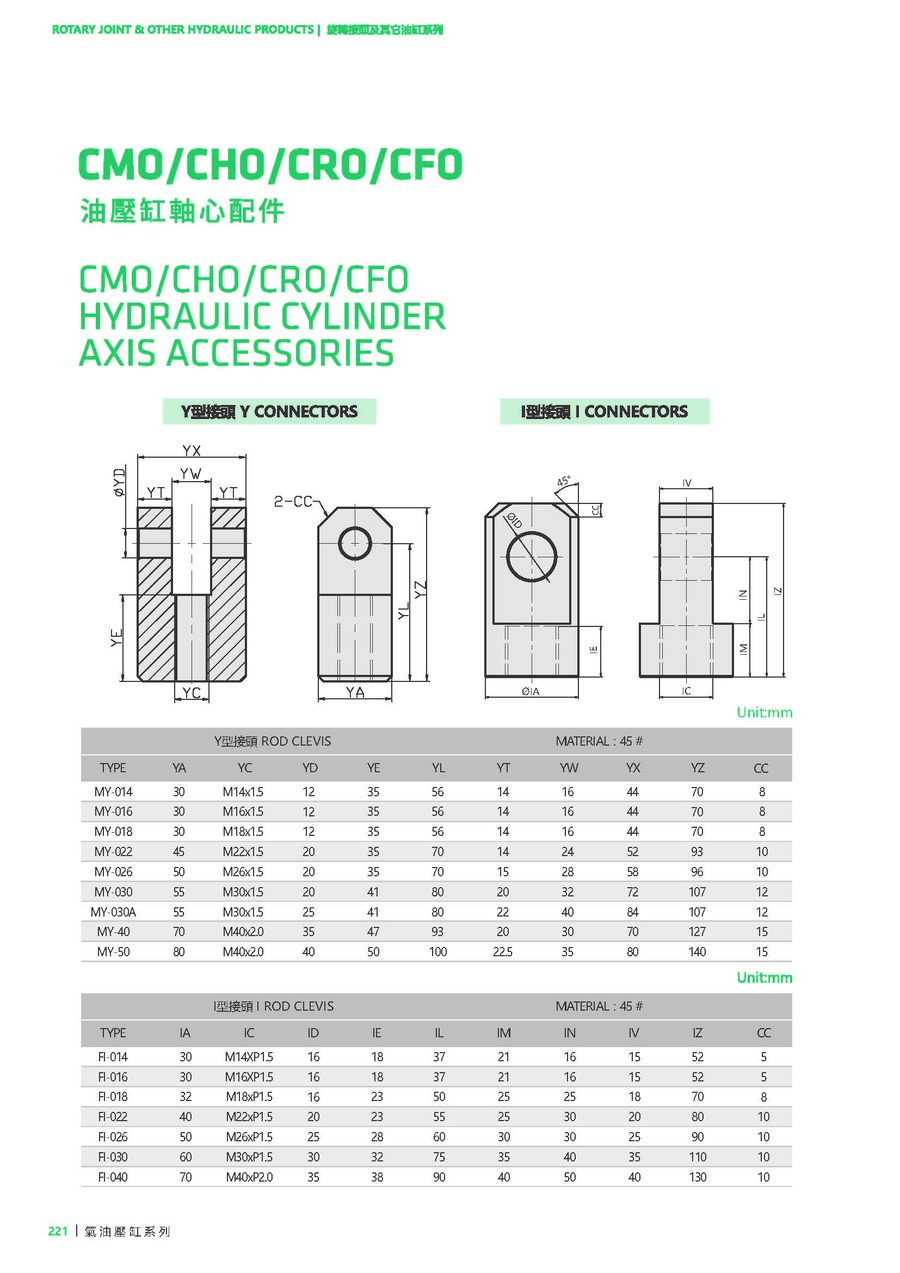

Y	軸心固定型式	Y: Y型接頭, YP: Y+Pin, I: I型接頭, KG: 浮動接頭, PHS: 魚眼接頭, T: T型接頭, H: 焊套接頭, A: 可調螺帽

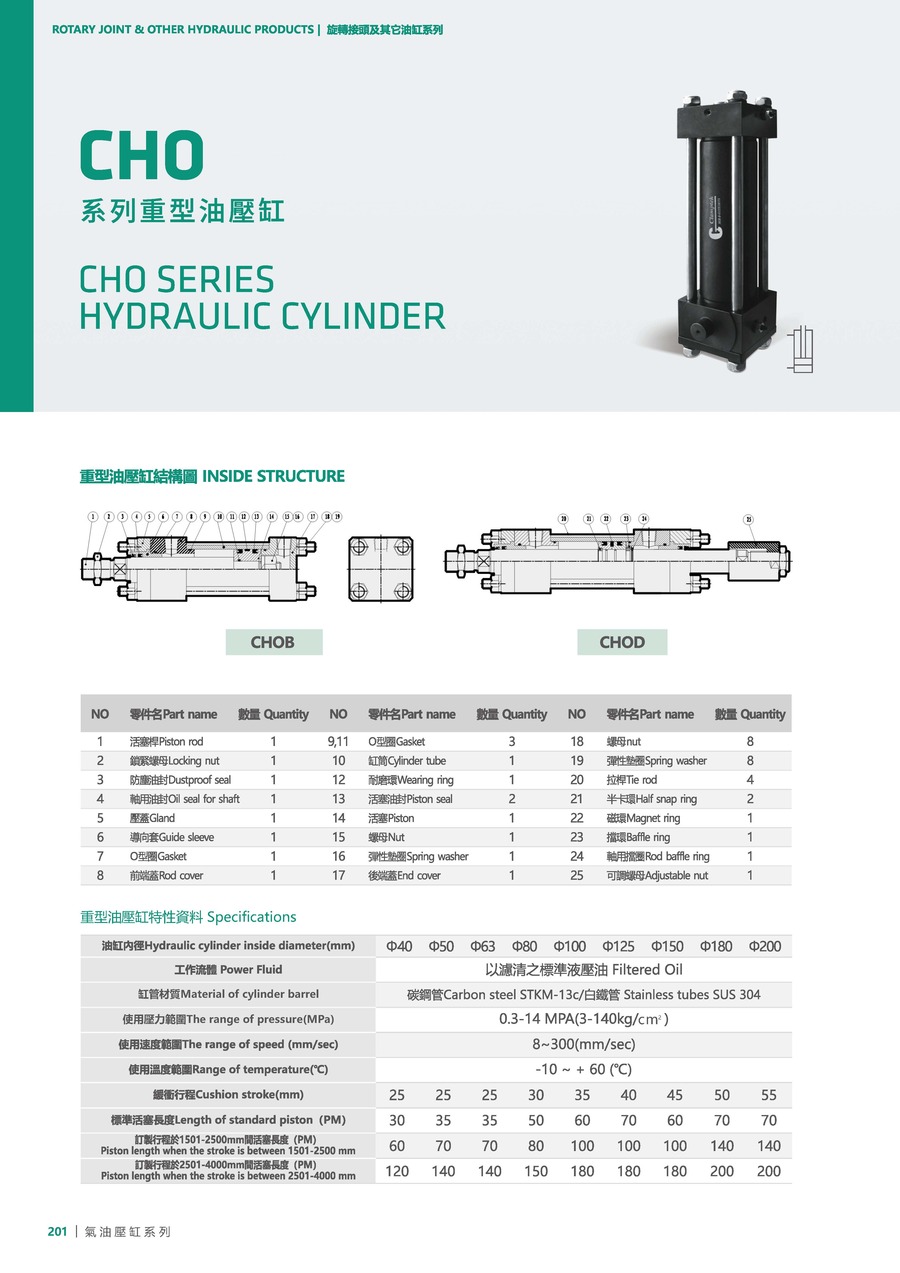

產品資料

型號	CHO-40	CHO-50	CHO-63	CHO-80	CHO-100	CHO-125	CHO-150	CHO-180	CHO-200
油缸內徑(mm)	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125	Ø150	Ø180	Ø200
使用壓力範圍	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)	0.3-14MPA(3-140kg/cm²)
使用速度範圍(mm/sec)	8-300	8-300	8-300	8-300	8-300	8-300	8-300	8-300	8-300
使用溫度(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
緩衝行程(mm)	25	25	25	30	35	40	45	50	55
標準活塞長度(PM)	30	35	35	50	60	70	60	70	70
訂製行程於1501-2500mm間活塞長度(PM)	60	70	70	80	100	100	100	140	140
訂製行程於2501-4000mm間活塞長度(PM)	120	140	140	150	180	180	180	200	200
