產品中心

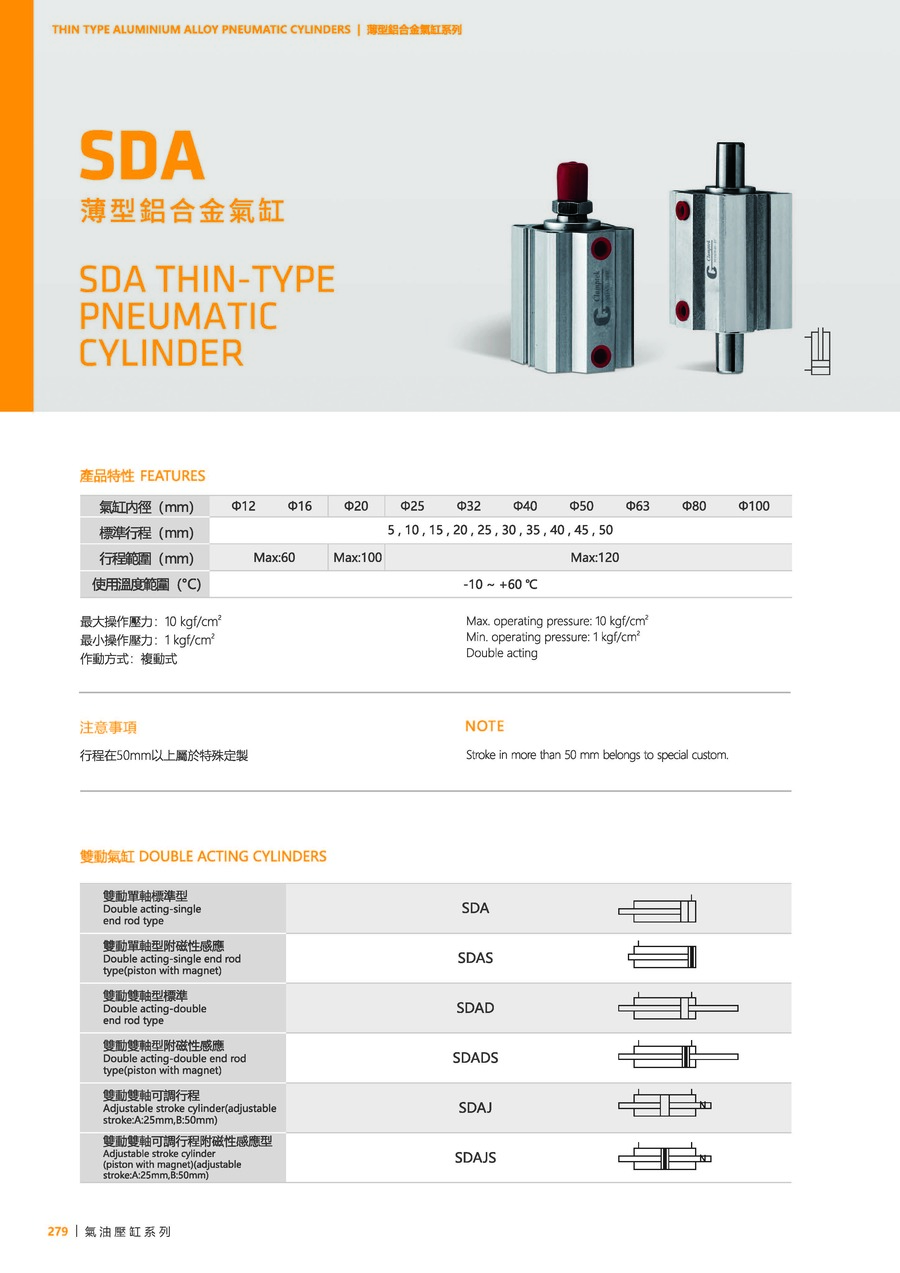

SDA

產品資訊

最大操作壓力：10 kgf/cm²
最小操作壓力：1 kgf/cm²
作動方式：複動式

注意事項：
行程在50mm以上屬於特殊定制。

使用流體：
過濾之乾燥壓縮空氣。

訂購標示法

（例如：SDADS20-10-B）

SDA	系列	SDA

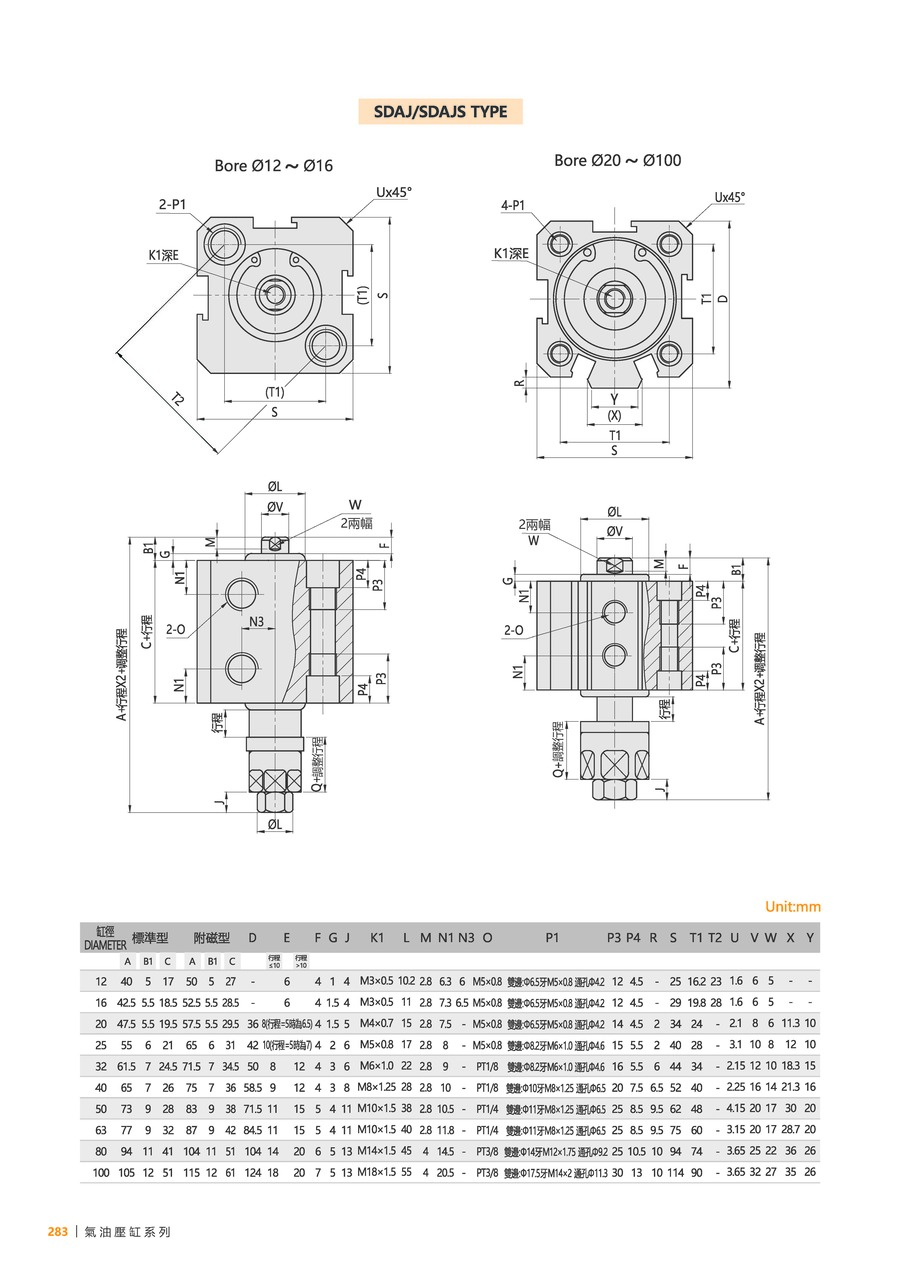

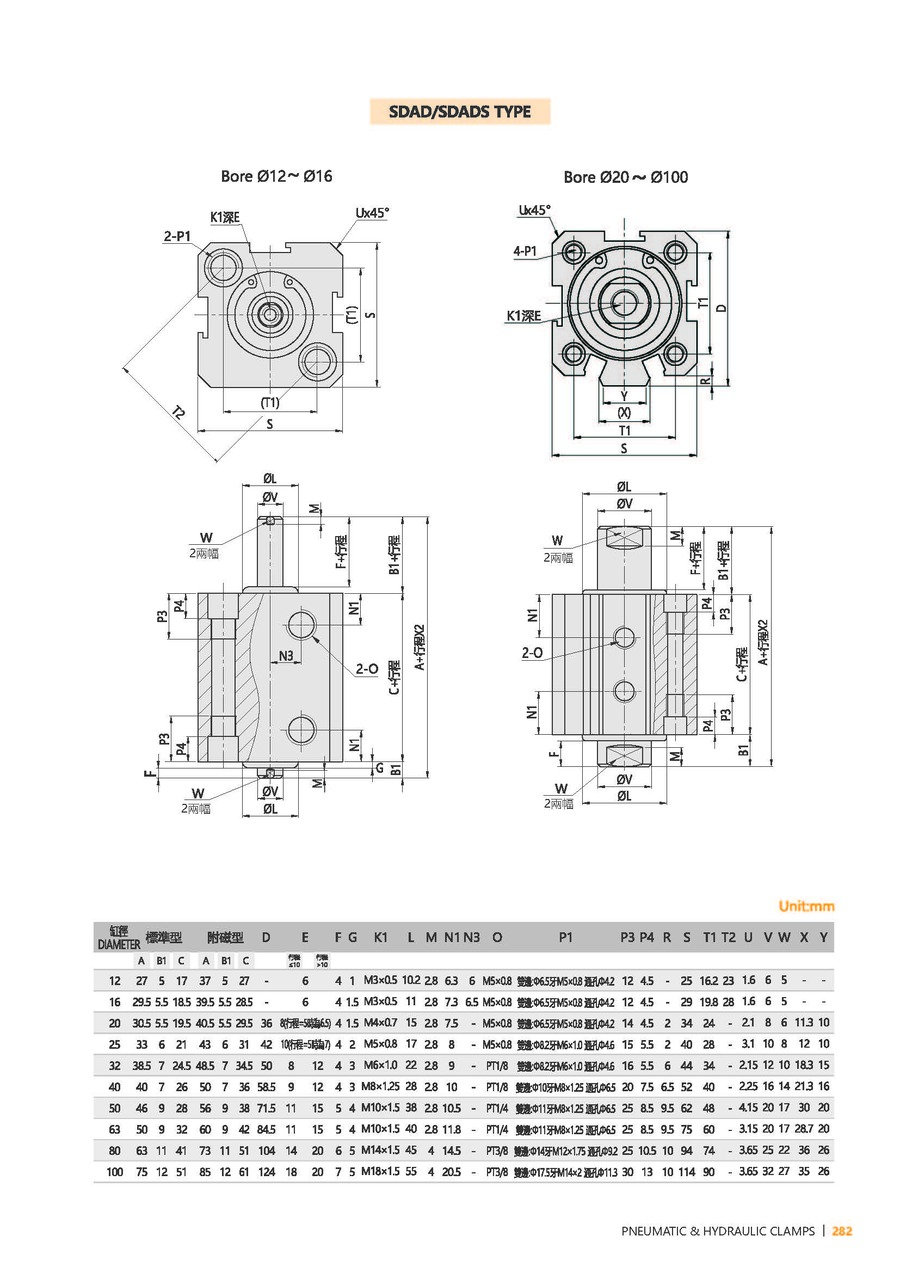

D	活塞桿	空白: 單軸, D: 雙軸, J: 雙軸可調
S	磁性感應	空白: 無附磁性感應, S: 內附磁性感應
20	氣缸內徑	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
10	行程	5, 10, 15, 20, 25, 30, 35, 40, 45, 50

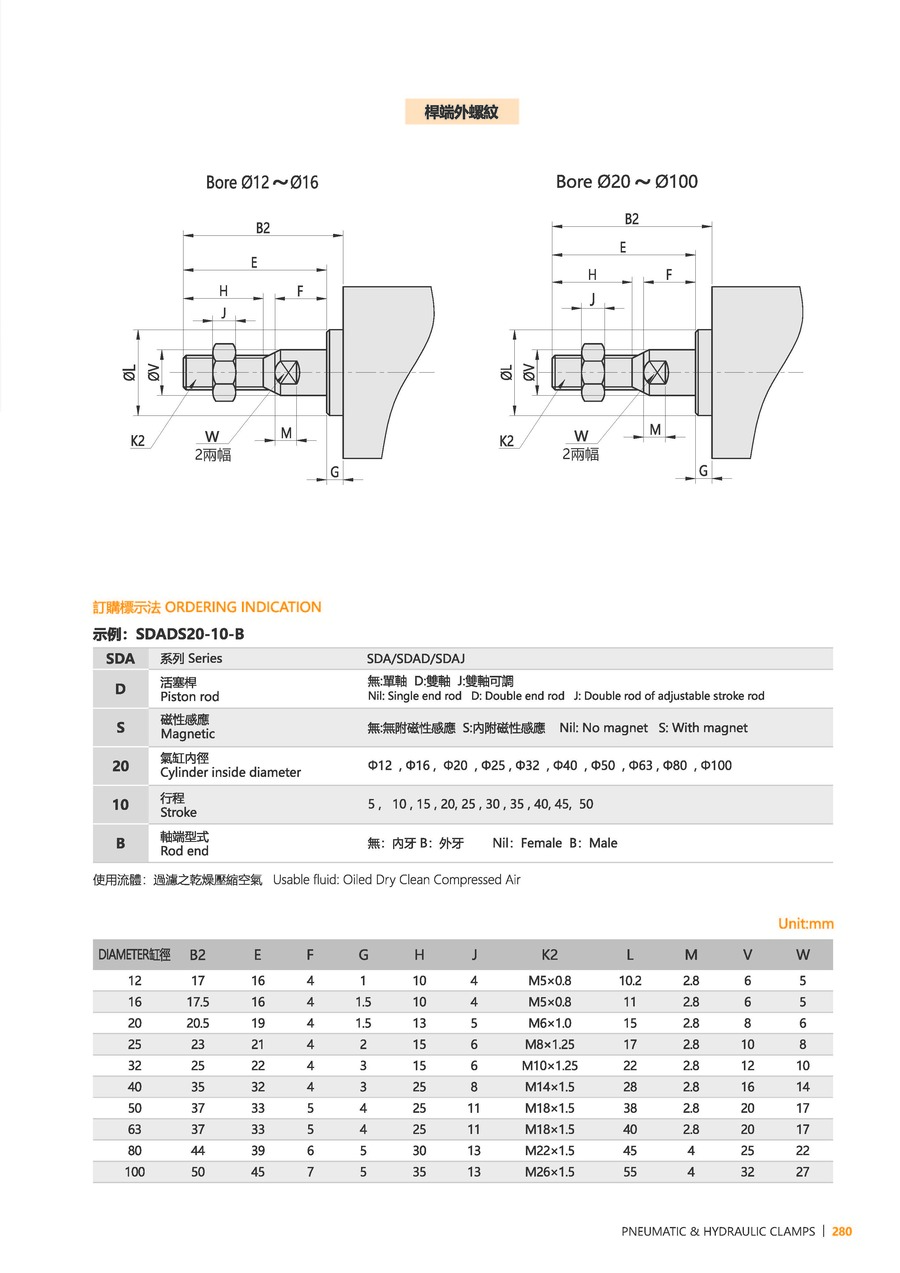

B	軸端型式	空白: 內牙, B: 外牙

產品資料

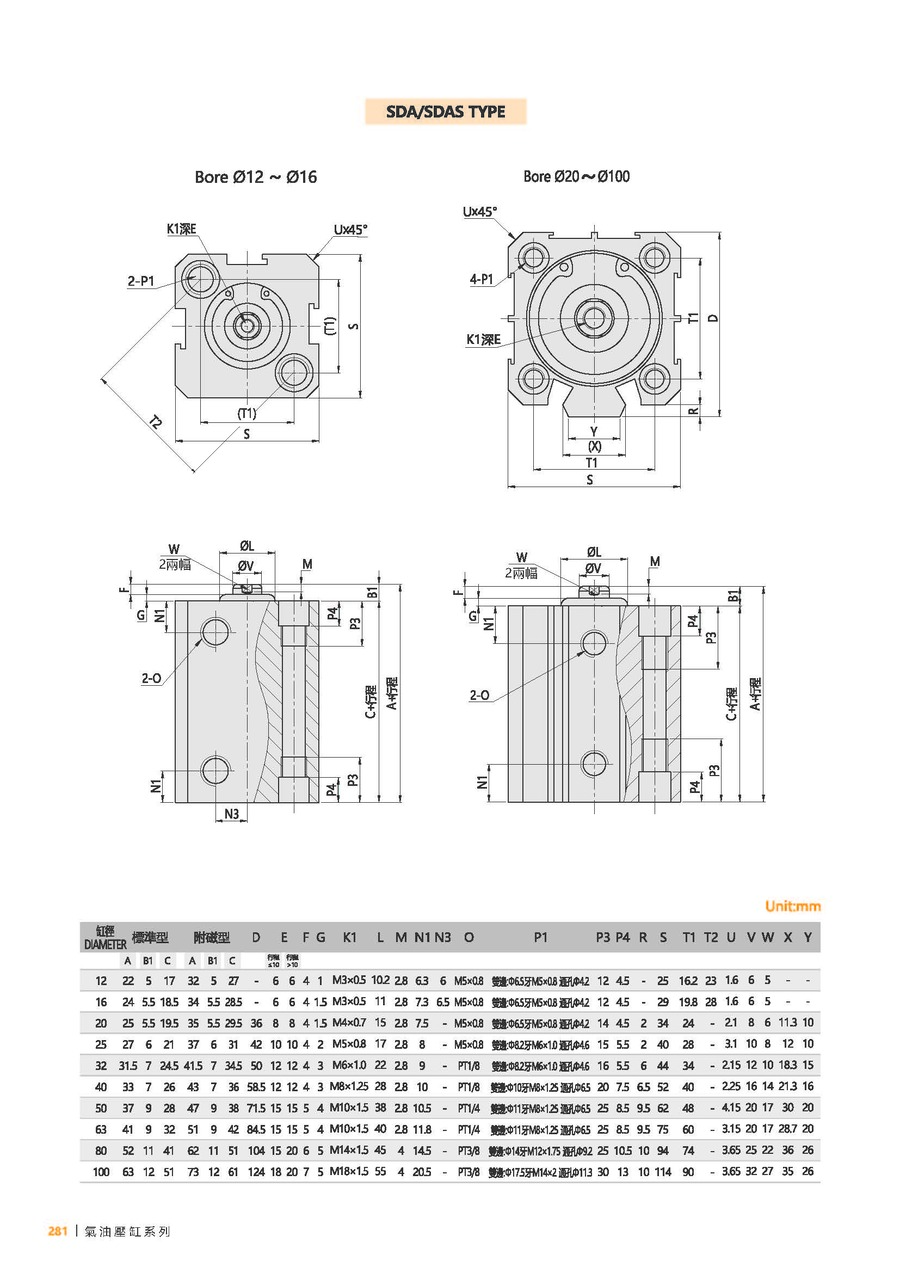

型號	SDA-12	SDA-16	SDA-20	SDA-25	SDA-32	SDA-40	SDA-50	SDA-63	SDA-80	SDA-100
氣缸內徑(mm)	Ø12	Ø16	Ø20	Ø25	Ø32	Ø40	Ø50	Ø63	Ø80	Ø100
標準行程(mm)	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50	5,10,15,20,25, 30,35,40,45,50
行程範圍(mm)	Max: 60	Max: 60	Max: 100	Max: 120	Max: 120	Max: 120	Max: 120	Max: 120	Max: 120	Max: 120
使用溫度範圍(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
